Агрегаты отопительные СТД-300
Воздушно-отопительные агрегаты СТД-300 (на базе водяных калориферов КСК) и СТД-300П (на базе паровых калориферов КПСК) используются для отопления различных промышленных помещений высотой до 6 м как при присутствии людей, так и при их отсутствии (или без фиксированной рабочей зоны). Возможно применение агрегатов и для дежурного отопления помещений. В качестве теплоносителя в отопительных агрегатах СТД-300 используют горячую или перегретую воду температурой не более 180°С, а в отопительных агрегатах СТД-300 П насыщенный пар температурой не более 150°С, рабочее давление до 1,2 МПа.
Отопительный агрегат состоит из калорифера и осевого вентилятора, объединенных в единый рабочий блок. Монтаж агрегатов осуществляется установкой на раму или подвешиванием на кронштейнах. Присоединение теплообменных калориферов к трубопроводу осуществляется сваркой или фланцевым соединением.
В нашей компании вы можете купить агрегаты отопительные СТД-300 по лучшей цене.
Условия эксплуатации
Агрегаты отопительные СТД-300 относятся к промышленному отопительному оборудованию и предназначены для работы в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69. Окружающий воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.
Технические характеристики
Наименование параметра
|
СТД-300
водяные
|
СТД-300П
паровые
|
Производительность по воздуху, м3/ч
|
23500
|
24600
|
Производительность по теплу, кВт
|
308
|
307
|
Площадь поверхности теплообмена, м2
|
74,1
|
74
|
Теплоноситель
|
вода
|
пар
|
Температура теплоносителя, не более, °С
|
180
|
150
|
Максимальное давление теплоносителя, не более, Мпа
|
1,2
|
1,2
|
Установочный электродвигатель осевого вентилятора, кВт / об.мин
|
3 / 1500
|
3 / 1500
|
Масса, кг
|
265
|
265
|

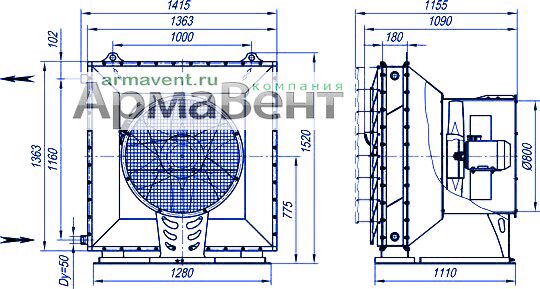

Габаритные и присоединительные размеры водяных агрегатов СТД-300 (мм)
Габаритные и присоединительные размеры паровых агрегатов СТД-300П (мм)
Включение и отключение агрегатов
Включение:
- открыть клапан
- подать тепло к калориферу
- включить электродвигатель вентилятора
Выключение:
- выключить электродвигатель вентилятора
- отключить подачу тепла к калориферу
- закрыть клапан
Отключение калорифера осуществляется только при длительной остановке агрегата или при длительном его ремонте.
Установка и пуско-наладочные работы
- Установить агрегат на раму или кронштейны, надежно закрепить.
- Присоединить калорифер к трубопроводам теплосети сваркой или фланцевым соединением, согласно требованиям "Правил технической эксплуатации теплоиспользующих установок и тепловых сетей".
- Кратковременным включением электродвигателя (не более 20 сек.) проверить направление вращения рабочего колеса, в соответствии с указанием стрелки на стенках кожуха вентилятора. Если вращение не соответствует указанному направлению, то необходимо изменить его переключением на клеммах электродвигателя.
- Пуск агрегата, не подключённого к воздуховодной сети или с открытым дросселирующим устройством более 20 сек. - запрещён. Перед пуском вентилятора и во время его работы все действия на воздуховодной сети и у самой установки (осмотр, чистка) должны быть прекращены.
- Перед пуском агрегата необходимо:
- внимательно осмотреть агрегат, убрать посторонние предметы, наличие которых недопустимо;
- проверить надёжность присоединения токоподводящего кабеля и зажима выводов;
- опрессовать калорифер.
- Включить электродвигатель вентилятора. При наличии посторонних стуков и шумов, а также повышенной вибрации, немедленно выключить вентилятор, выяснить причину замеченных неполадок и устранить их.
При предварительной наладке необходимо:
- довести производительность агрегата до проектно-расчётной величины, плавно открывая дросселирующее устройство (заслонку)
- добиться номинального режима работы установленного электродвигателя
