Купить дымососы ВДН-17 у производителя

Дымосос ВДН-17 (№17)

Основные параметры :

Тягодутьевая машина одностороннего всасывания
№17 - означает, что диаметр рабочего колеса равен 17 дециметрам (1700 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Укомплектован осевым направляющим аппаратом
Применение : подача чистого воздуха в топливные системы котельных установок или вытяжка продуктов горения из топочных камер печей и котлов, в том числе газомазутных

Конструктивное исполнение :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты (посмотреть схему)

В зависимости от предназначения и условий эксплуатации, подразделяются на :

Стандартное исполнение (по умолчанию) :

общепромышленное исполнение (без элементов взрывозащиты)
температурный режим перемещаемых сред не превышает +80°С
корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружающий воздух -30 +40 °С)
перемещаемая среда - дымовые газы и невзрывоопасные пылегазовоздушные смеси, запыленностью не более 2 г/м³
абразивность пыли, содержащейся в перемещаемой среде, и её склонность к налипанию не должны превышать аналогичных показателей золы дымовых газов.

Нестандартное исполнение (по запросу) может включать :

изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 430, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами

В нашей производственной компании вы можете купить дымососы ВДН-17 по лучшей цене.

Технические характеристики

Конструктивное исполнение (схема)	Комплектация электродвигателями		Пределы параметров в рабочей зоне при температуре перемещаемой среды 30°С		Масса, кг
	По мощности (кВт)	По частоте вращения (об./мин.)
	По мощности (кВт)	По частоте вращения (об./мин.)	По производительности (м³/час)	По полному давлению (Па)
3	75	750	20000-85000	3150-1500	3100
	160	1000	25000-115000	4600-1700	3800
	500	1500	40000-170000	12600-6000	3850

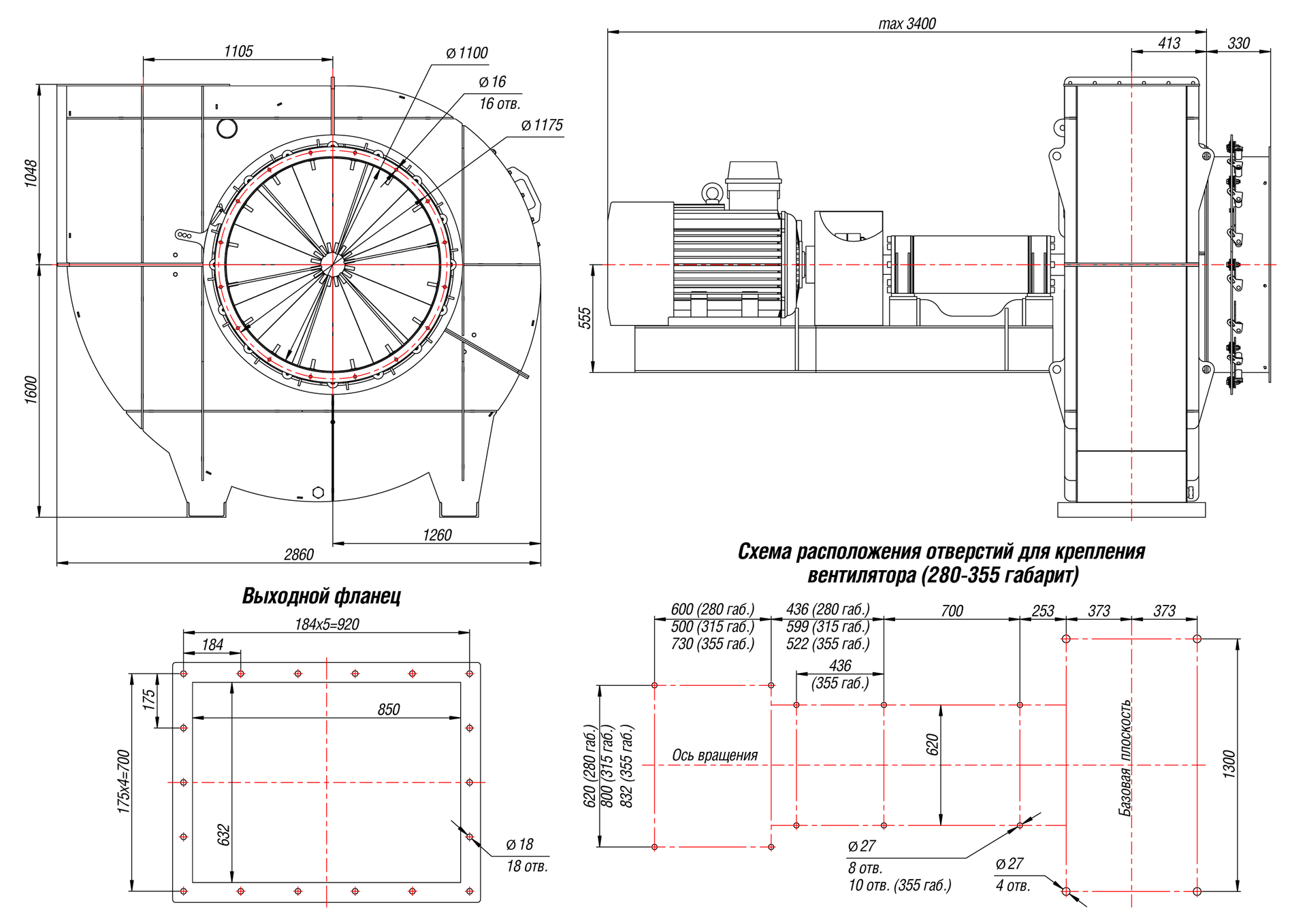

Общие габаритные размеры (мм)

Варианты углов поворота корпуса (вид со стороны "двигателя")

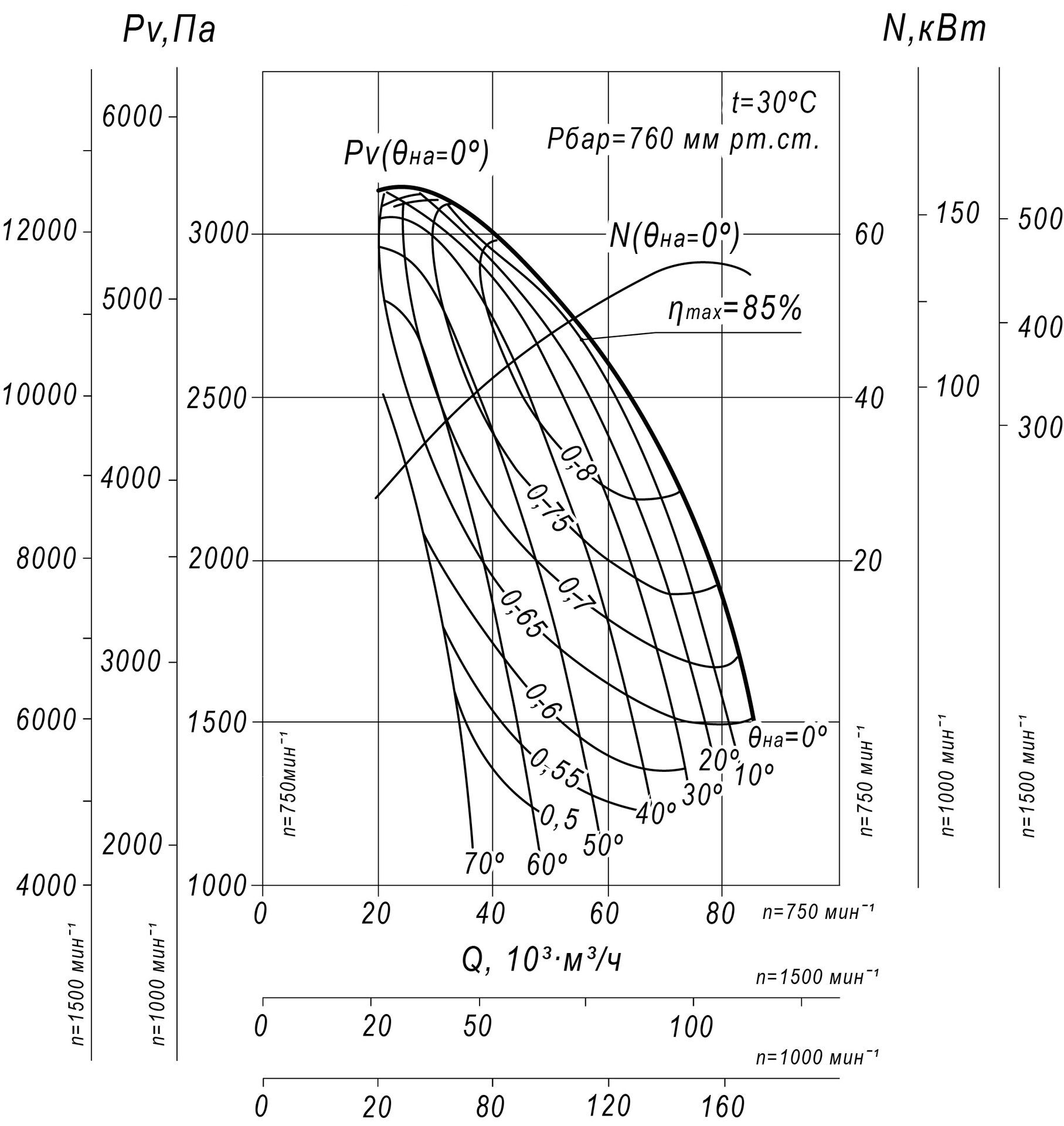

Аэродинамические характеристики дымососов ВДН-17 (№17)

Акустические характеристики

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	96	100	99	96	93	88	82	100
1000	103	107	106	103	100	95	89	107
1500	112	115	119	116	112	106	101	120

Варианты установки и крепления дымососов ВДН-17 к фундаменту

на единой раме	на раздельной раме	на едином постаменте	на едином постаменте с виброоснованием
