Купить дымососы ДН-6,3 у производителя

Дымосос ДН-6,3 (№6,3)

Цены (прайс-лист)


Дымосос ДН-6,3 схема 1 (исполнение 1) Дымосос ДН-6,3 схема 3 (исполнение 3)Основные параметры :
  • Тягодутьевая машина одностороннего всасывания
  • №6,3 - означает, что диаметр рабочего колеса равен 6,3 дециметрам (630 мм)
  • Количество лопаток рабочего колеса - 16 (загнутых назад)
  • Укомплектован осевым направляющим аппаратом
  • Применение : подача чистого воздуха в топливные системы котельных установок или вытяжка продуктов горения из топочных камер печей и котлов, в том числе газомазутных
Конструктивное исполнение :
  • Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя (посмотреть схему)
  • Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты (посмотреть схему)
  • Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей (посмотреть схему)
В зависимости от предназначения и условий эксплуатации, подразделяются на :
  • Общего назначения из углеродистой стали (дымосос ДН-6,3)
  • Коррозионностойкие из нержавеющей стали (дымосос ДН-6,3К1 или ДН-6,3НЖ)
Стандартное исполнение (по умолчанию) :
  • общепромышленное исполнение (без элементов взрывозащиты)
  • температурный режим перемещаемых сред не превышает +200°С
  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружающий воздух -30 +40 °С)
Нестандартное исполнение (по запросу) может включать :
  • температурный режим перемещаемых сред до +400°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения
  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 430, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
В нашей производственной компании вы можете купить дымососы ДН-6,3 по лучшей цене.

Технические характеристики
Конструктивное
исполнение
(схема)
Комплектация
электродвигателями
Пределы параметров в рабочей зоне
при температуре перемещаемой среды 200°С
Масса
схема 1,
кг
Масса
схема 3,
кг
По мощности
(кВт)
По частоте вращения
(об./мин.)
По производительности
3/час)
По полному давлению
(Па)
 1 и 3
5,5
1500
1800-8500
1700-720
220
355
15
3000
3200-17200
4300-180
300
430
5
по запросу

Общие габаритные размеры схема 1 (мм)

Габаритный чертеж дымососов ДН-6,3 схема 1 (исполнение 1)

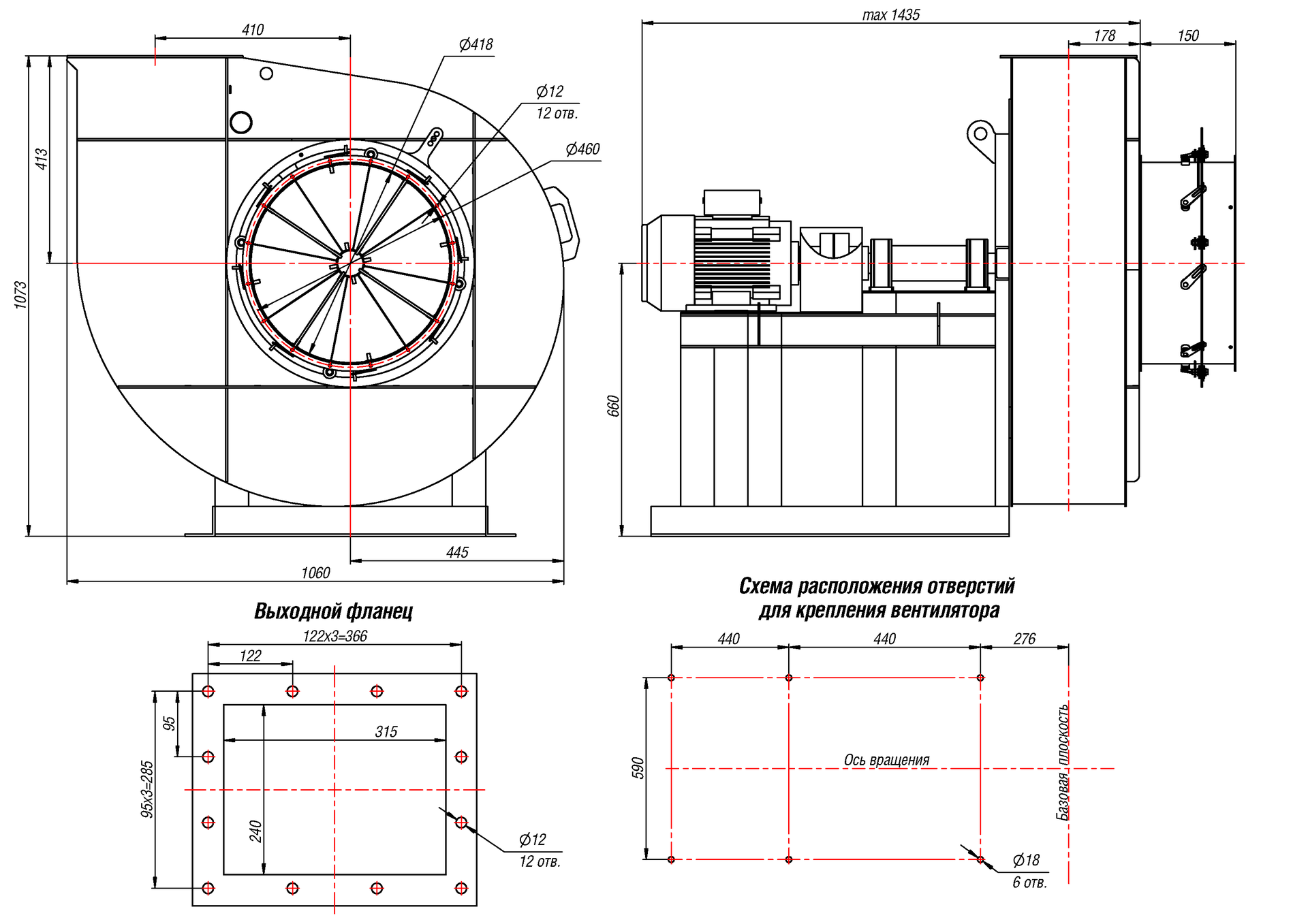

Общие габаритные размеры схема 3 (мм)

Габаритный чертеж дымососов ДН-6,3 схема 3 (исполнение 3)

Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "двигателя")

Варианты углов поворота корпуса дымососов ДН-6,3
ПР0°/Л0°
ПР45°/Л45°
ПР90°/Л90°
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
921
508
1060
445
1204
477
954
414
1060
445
921
413
ПР135°/Л135°
ПР180°/Л180°
ПР270°/Л270°
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
954
414
1204
727
921
413
1148
615
1060
615
921
508

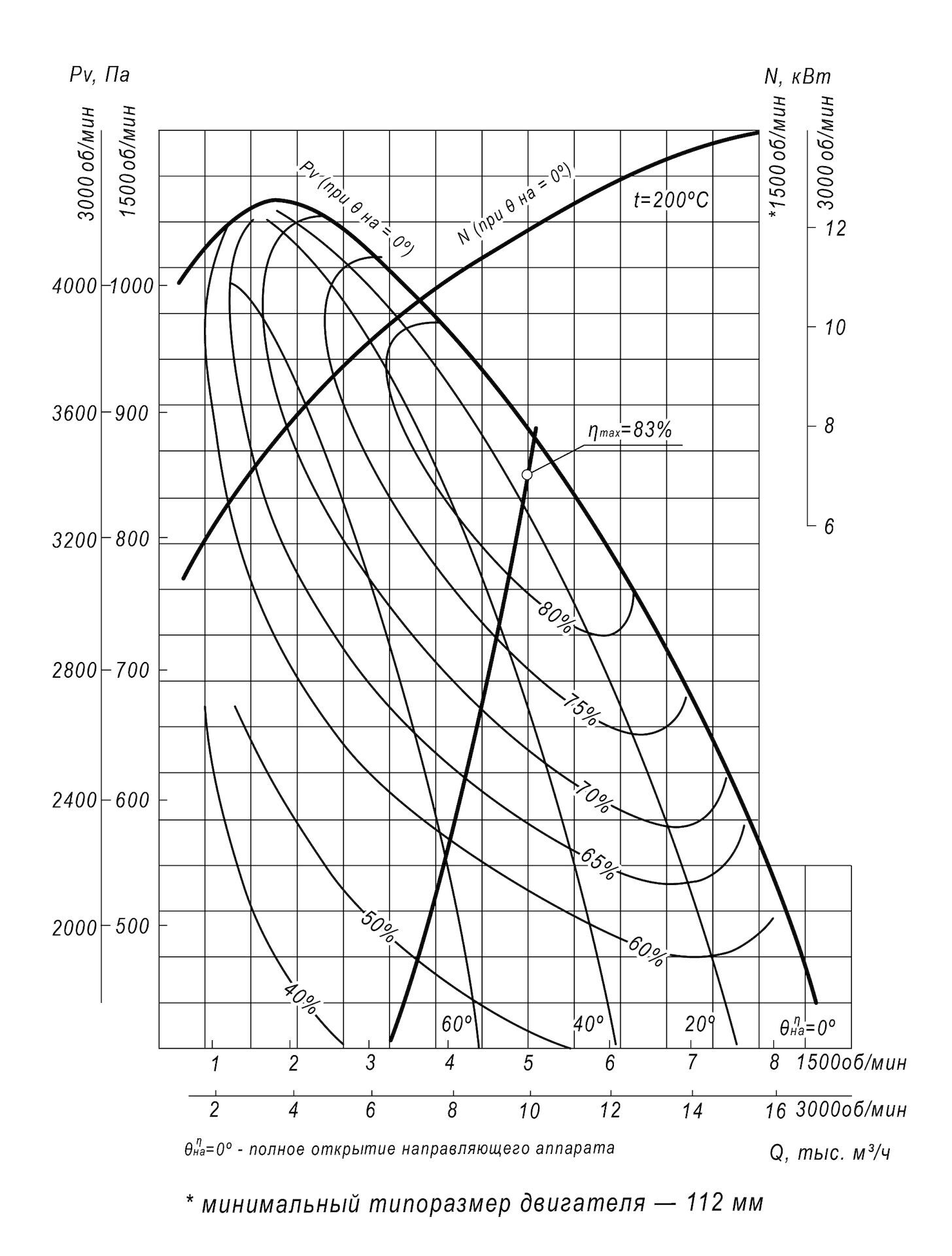

Аэродинамические характеристики дымососов ДН-6,3 (№6,3) схема 1 и схема 3

Аэродинамические характеристики дымососов ДН-6,3 (№6,3) схема 1 и схема 3

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
1500 89 91 93 87 85 79 72 95
3000 90 95 100 101 97 95 90 105


Варианты установки и крепления дымососов ДН-6,3 к фундаменту

Для дымососов исполнением 1 (схемой 1)

стандартное исполнение на едином постаменте на едином постаменте с виброоснованием
1-1 1-2 1-3

Для дымососов исполнением 3 (схемой 3)

стандартное исполнение
на едином постаменте
на едином постаменте с виброоснованием
3-1
3-2
3-3

Для дымососов исполнением 5 (схемой 5)

стандартное исполнение на едином постаменте на едином постаменте с виброоснованием
5-1 5-2 5-3


Для правильного подбора дымососов рекомендуем заполнить опросный лист
