Купить вентиляторы ВЦ 4-70-12,5 (№12,5) у производителя

Вентилятор ВЦ 4-70-12,5 (№12,5)

Цены (прайс-лист)


ВЦ 4-70-12,5 (№12,5) исполнение 1 (схема 1) ВЦ 4-70-12,5 (№12,5) исполнение 5 (схема 5) Основные параметры :
  • Низкого давления, одностороннего всасывания
  • №12,5 - означает, что диаметр рабочего колеса равен 12,5 дециметра (1250 мм)
  • Количество лопаток рабочего колеса - 12 (загнутых назад)
  • Варианты по диаметрам колеса : Д=0,9Дн; Д=0,95Дн; Д=Дн; Д=1,05Дн; Д=1,1Дн
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева)
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВЦ 4-70-12,5 (№12,5))
  • Общего назначения жаропрочные из углеродистой стали (ВЦ 4-70-12,5Ж2)
  • Коррозионностойкие из нержавеющей стали (ВЦ 4-70-12,5К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 4-70-12,5К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВЦ 4-70-12,5В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 4-70-12,5ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 4-70-12,5ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 4-70-12,5ВК1Ж2)
  • Взрывозащищенные из алюминиевых сплавов (ВЦ 4-70-12,5ВК3)
Технические характеристики схема 1 (исполнение 1)

Относительный
диаметр
колеса
Электродвигатель
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Частота вращения,
об/мин
Установленная мощность,
кВт
Тип
электродвигателя
Производительность,
1000 х м3
Полное давление,
Па
Марка
Количество в
комплекте
0,9
725
15,0
180М8
23,7-54,6
980-385
1180
ДО-44
6
0,95
725
18,5
200M8
33,7-58,1
1170-590
1490
1
725
22,0
200L8
31,1-61,5
1350-700
1380
1,05
725
30,0
225М8
34,1-69,1
1600-750
1410
1,1
725
37,0
250S8
34,1-70,5
1870-895
1430

Технические характеристики схема 5 (исполнение 5)

Относительный
диаметр
колеса
Ременная передача
Электродвигатель
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Частота вращения
на рабочем колесе,
об/мин
Установленная мощность,
кВт
Тип
электродвигателя
Производительность,
1000 х м3
Полное давление,
Па
Марка
Количество в
комплекте
1
385
3,0
по запросу
13,7-33,5
375-154
1180
ДО-44
6
425
4,0
по запросу
14,8-36,1
455-190
1210
475
5,5
по запросу
16,5-40,1
580-245
1240
535
7,5
по запросу
18,6-45,1
730-300
1270
605
11,0
по запросу
21,8-52,1
920-380
980
675
15,0
по запросу
23,5-58,1
1180-470
1020
720
18,5
по запросу
25,1-61,1
1310-540
1050
765
22,0
по запросу
26,7-65,1
1490-610
1100
850
30,0
по запросу
29,8-71,4
1820-750
1150



Общие габаритные размеры схема 1 (исполнение 1)

Габаритный чертеж вентиляторов ВЦ 4-70-12,5 схема 1

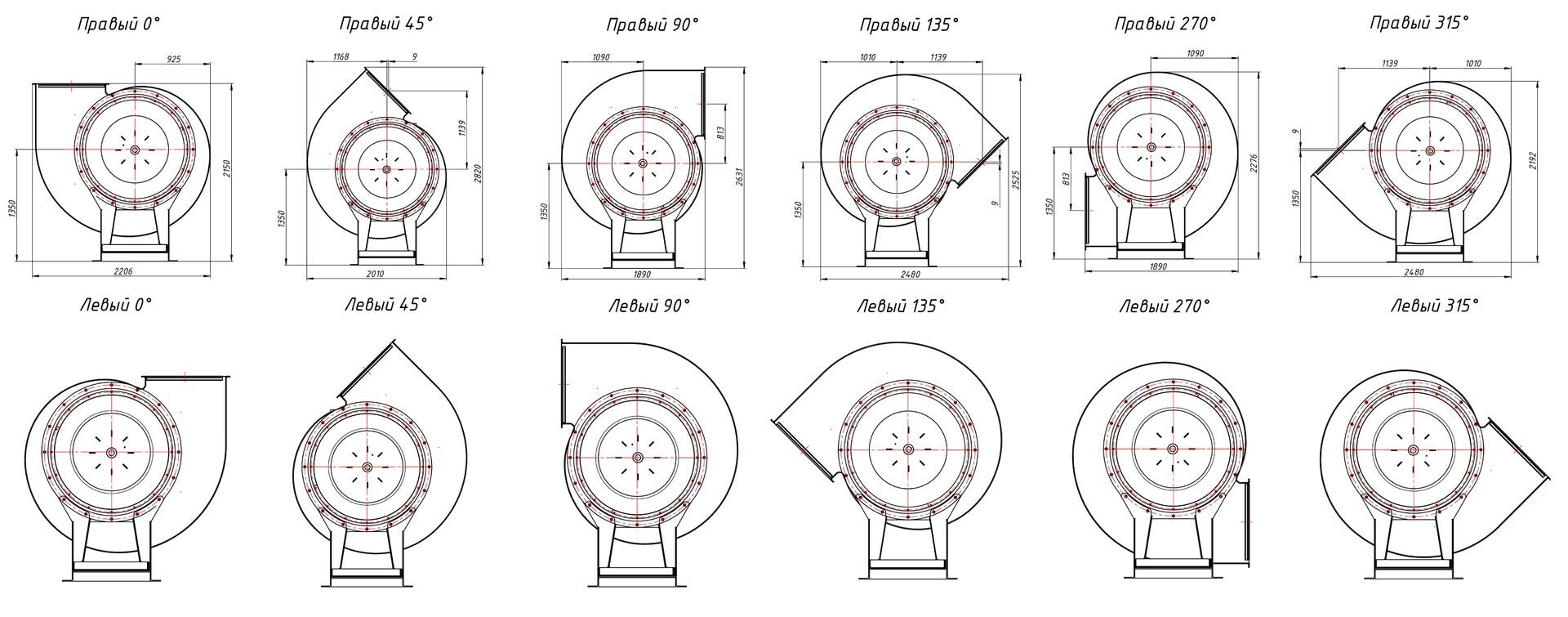

Варианты углов поворота корпуса и зависящие от них габариты (для схемы 1, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВЦ 4-70-12,5 схема 1


Общие габаритные размеры схема 5 (исполнение 5)

Габаритный чертеж вентиляторов ВЦ 4-70-12,5 схема 5

Стандартные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВЦ 4-70-12,5 схема 5

Специальные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

Варианты специальных углов поворота корпуса вентиляторов ВЦ 4-70-12,5 схема 5

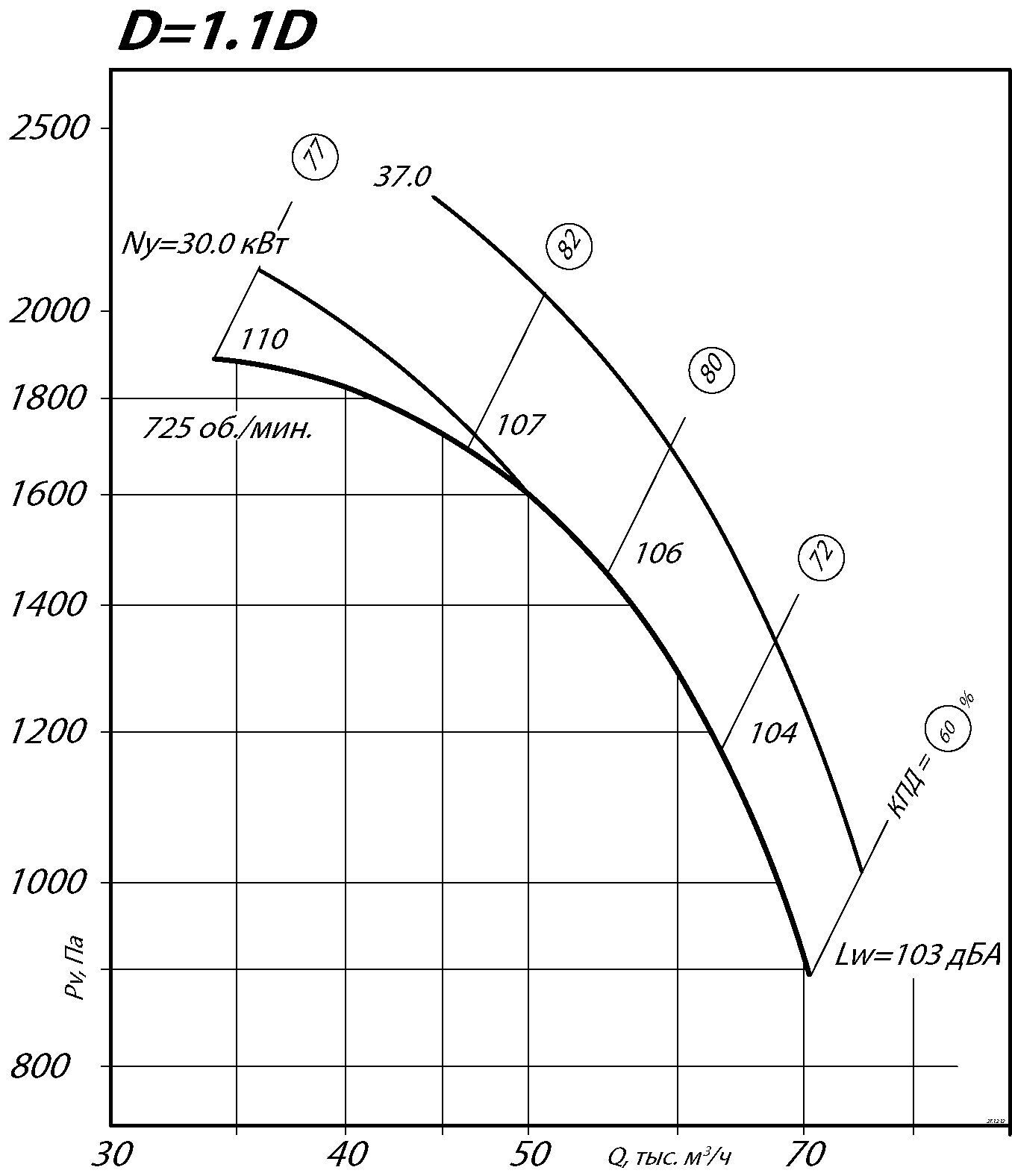

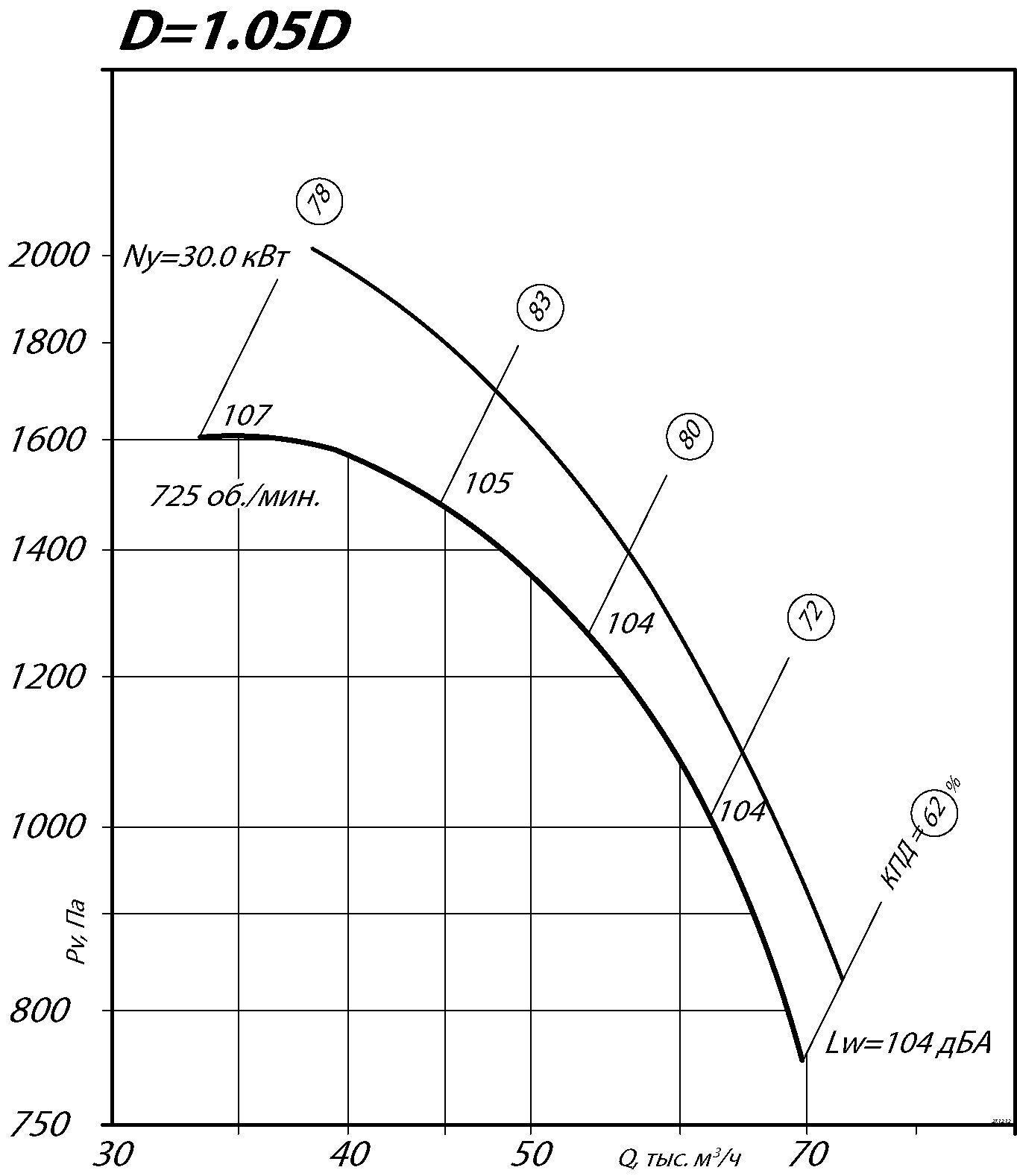

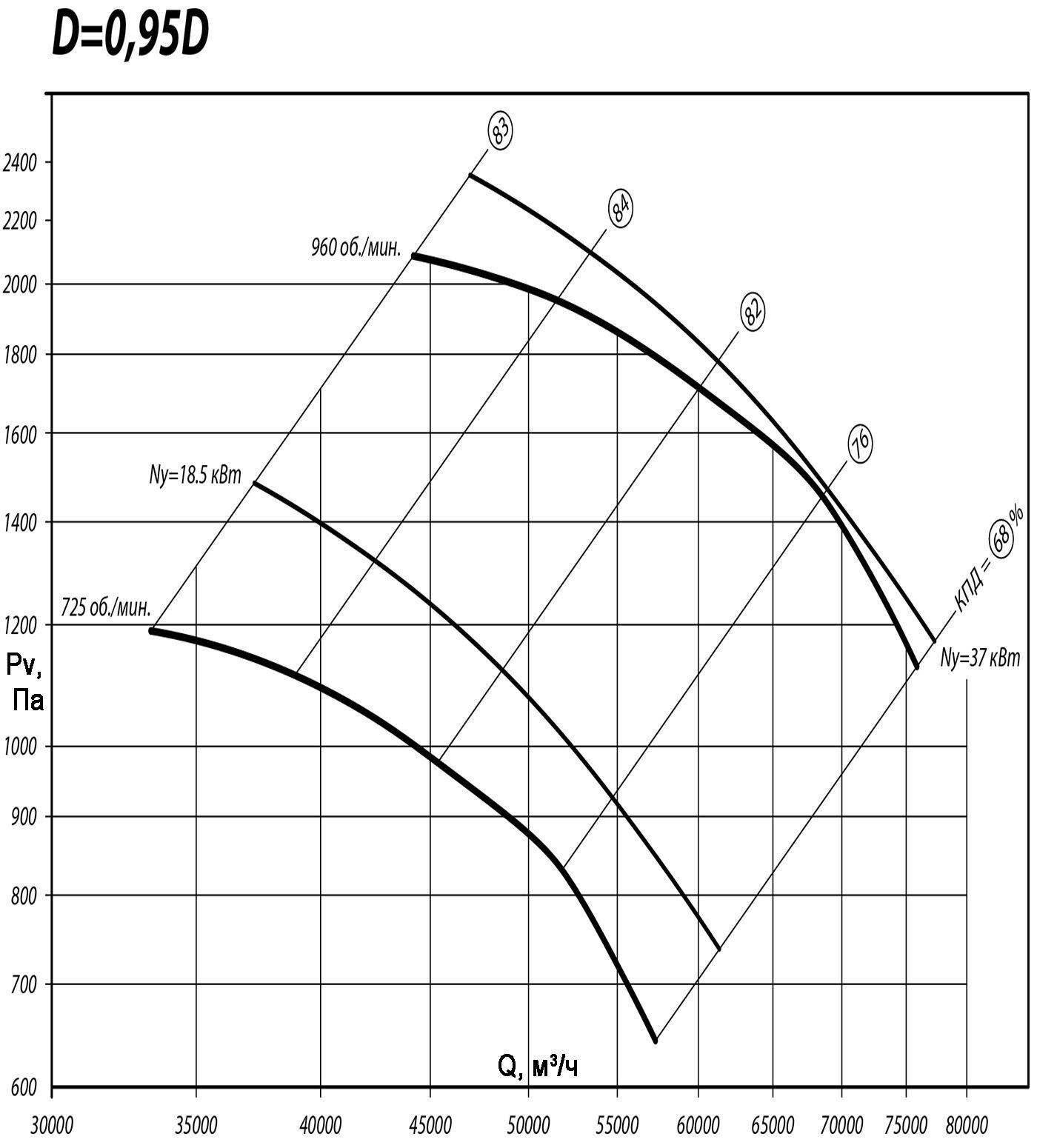

Аэродинамические характеристики вентиляторов ВЦ 4-70-12,5 схема 1 (исполнение 1)

Аэродинамические характеристики вентиляторов ВЦ 4-70-12,5 схема 1 (исполнение 1) aero-nd-12.5-0,9 aero-nd-12.5-0,95 aero-nd-12.5-1,05 aero-nd-12.5-1,1

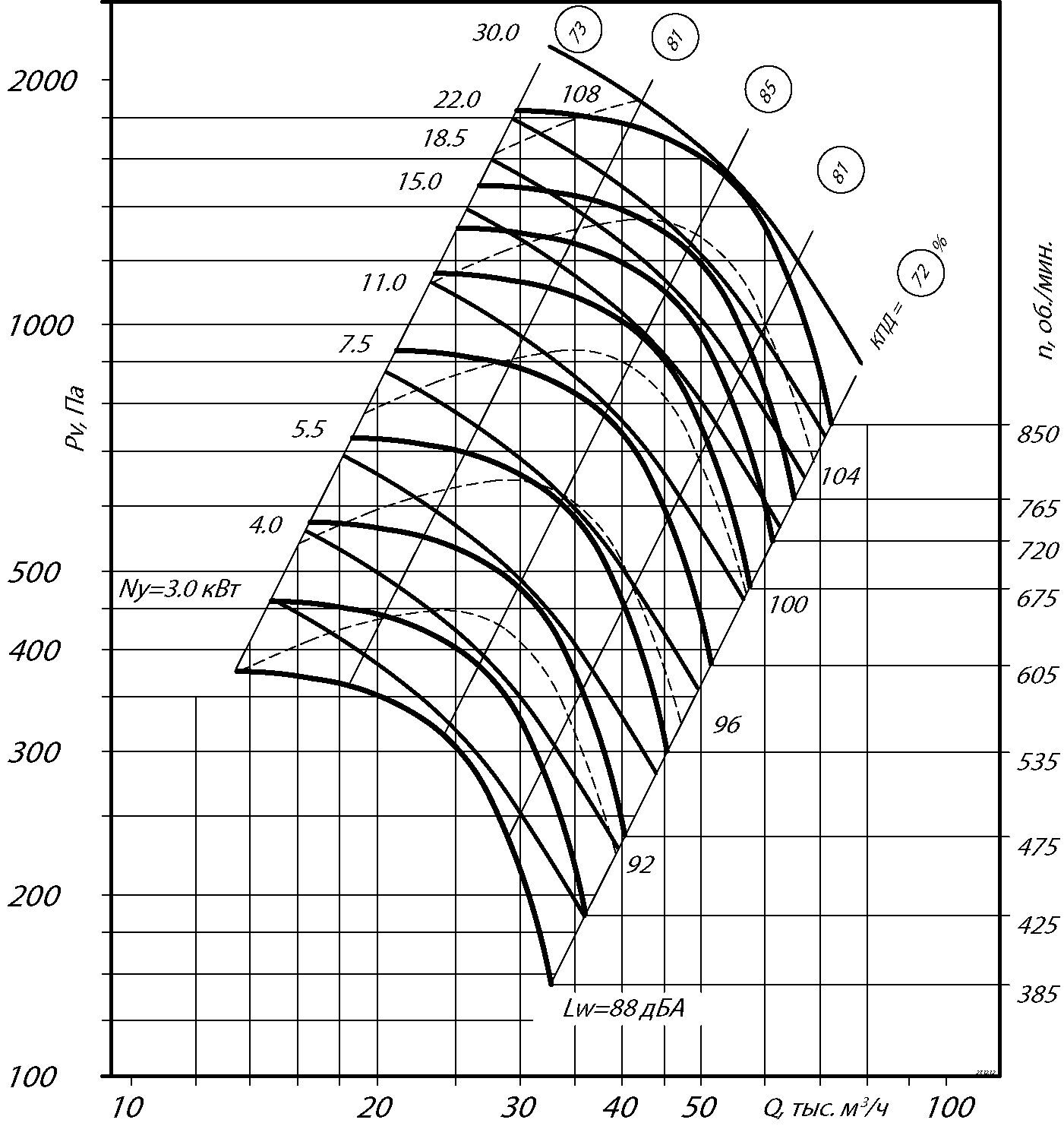

Аэродинамические характеристики вентиляторов ВЦ 4-70-12,5 схема 5 (исполнение 5)

Аэродинамические характеристики вентиляторов ВЦ 4-70-12,5 схема 5 (исполнение 5)

Акустические характеристики схема 1

Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
750
98
101
97
95
92
87
80
71
97

Акустические характеристики схема 5

Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
536
91
94
90
88
85
80
73
64
90
602
95
97
93
91
88
83
76
67
93
685
97
100
96
94
91
86
79
70
97
768
99
102
98
96
93
88
81
72
99


Купить вентиляторы
