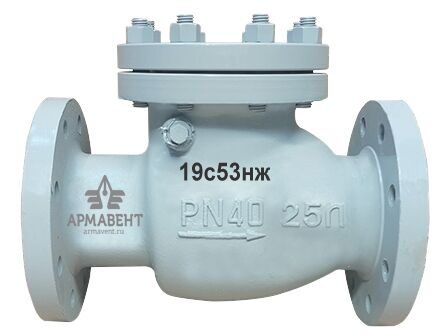

Клапан 19с53нж обратный стальной поворотный фланцевый предназначен для установки на трубопроводах с целью предотвращения движения потока рабочей среды в обратном направлении. Обратные клапаны 19с53нж изготавливаются условными диаметрами Ду50, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350 и Ду400 условным давлением Ру40 кгс/см2 (4 МПа), применяются на трубопроводах, проводящих жидкие и газообразные среды (вода, пар, воздух, нефть, нефтепродукты и т.д.), неагрессивные к стали 35Л и имеющие рабочую температуру от -40 до 425 °С. Принцип действия клапана заключается в следующем: при изменении потока рабочей среды на обратное - клапан закрывается, тем самым прекращая обратное движение среды. Обратные поворотные клапаны имеют запорный элемент - захлопку, которая поворачивается вокруг горизонтальной оси. Устанавливается клапан 19с53нж только в одном направлении (по стрелке на корпусе) с учетом движения рабочей среды "под затвор" при открытом положении. Присоединение - фланцевое по ГОСТ 12815-80, исп. 2. На главных трубопроводах клапаны должны в закрытом положении допускать естественную циркуляцию теплоносителя, полное закрытие происходит при обратном потоке больше предусмотренного рассчетного. Клапаны предназначены для эксплуатации в умеренных климатических условиях на открытом воздухе (У1) при температуре от -40 до +40 °С (ГОСТ 15150-69).
Габаритные размеры и масса
Диаметр Ду, мм |
Строительная длина L, мм |
Высота H, мм |
Масса, кг |
Клапан 19с53нж Ду50 |
230 | 240 | 20 |
Клапан 19с53нж Ду80 |
310 | 310 | 31,5 |
Клапан 19с53нж Ду100 |
350 | 350 | 46,5 |
Клапан 19с53нж Ду125 |
|||
Клапан 19с53нж Ду150 |
480 | 430 | 115 |
Клапан 19с53нж Ду200 |
550 | 525 | 185 |
Клапан 19с53нж Ду250 |
650 | 441 | 235 |
Клапан 19с53нж Ду300 |
750 | 517 | 354 |
Клапан 19с53нж Ду350 | 850 | 590 | 630 |
Клапан 19с53нж Ду400 | 900 | 600 | 820 |
1. Корпус (сталь 35Л)
2. Прокладка ( ПОН-2 )
3. Крышка ( сталь 20 )
4. Гайка (сталь 35Л )
5. Захлопка ( сталь 35Л )
6. Серьга ( сталь 35Л )
7. Кронштейн ( сталь 35Л )
Ось - сталь 20Х13
Антикороззийная наплавка - СВ.08Х20Н9Г7Т
