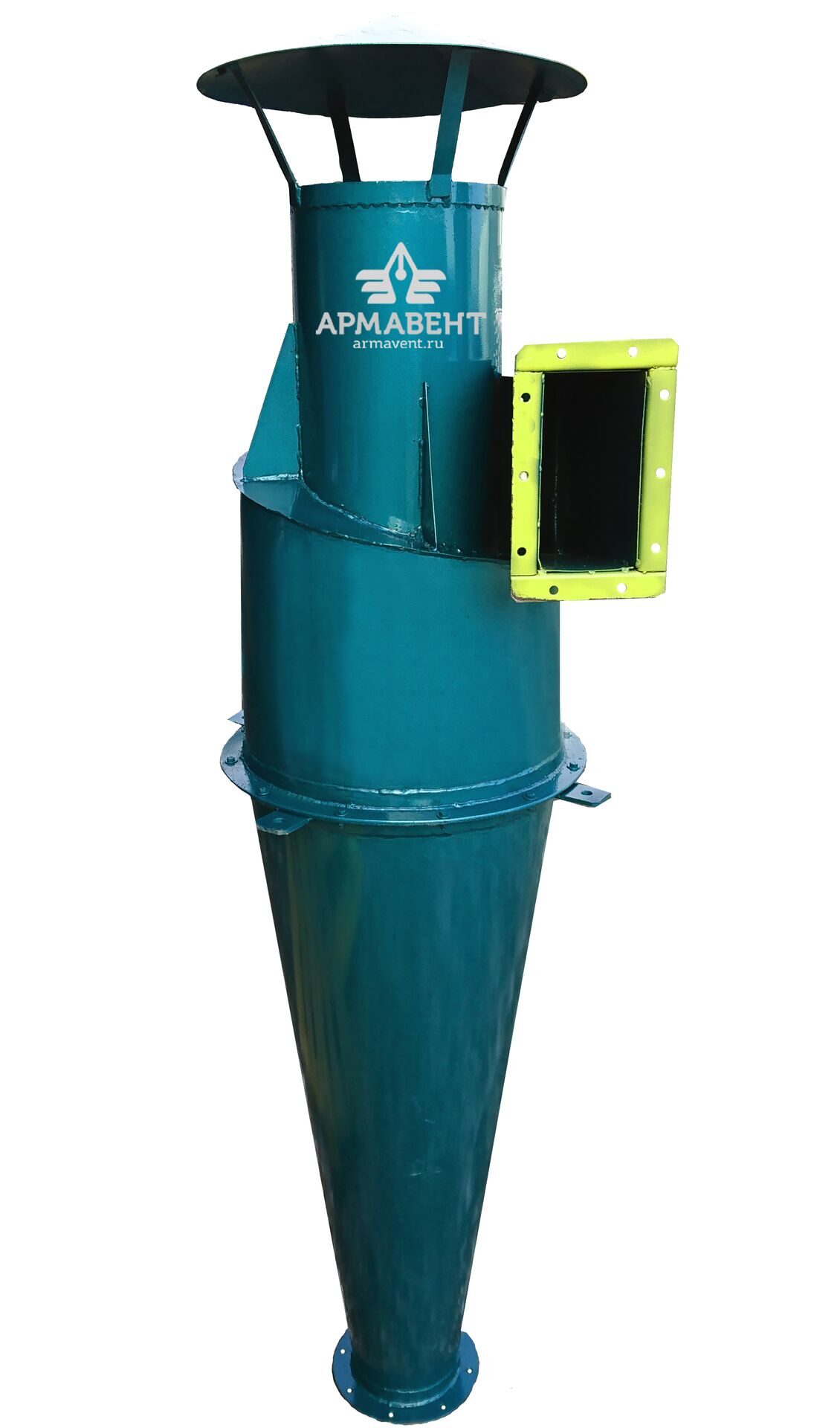

Циклоны Ц Гипродревпрома
Вентиляционные Циклоны Ц Гипродревпрома относятся к агрегатам, которые применяют для очистки воздуха от древесных отходов производства - стружки или опилок. Используются в качестве самостоятельного аппарата на нагнетательном участке вентилятора (выхлопе). Конструкция циклонов включает в себя три основных элемента - корпус, цилиндр внешний и цилиндр внутренний. Исполнение по завихрению воздушного потока - правое или левое.
Циклоны Ц изготавливаются типоразмерами, которые приравнены ко внешнему диаметру в мм: Ц-450, Ц-550, Ц-600, Ц-675, Ц-730, Ц-800, Ц-870, Ц-950 и Ц-1050.
Основные эксплуатационные показатели :
-
допустимая запыленность воздуха для слабо слипающейся пыли не более 1000 г/м3, для средне слипающейся - не более 250 г/м3
-
температура очищаемого воздуха - не более 80°С
- не применяются в условиях взрывоопасных и токсичных сред, не предназначены для сильно слипающихся частиц
-
коэффициент гидравлического сопротивления - 147
-
эффективность очистки от пыли 10 мкм и плотностью 2,72 см3 составляет 80%
Технические характеристики
Типоразмер
циклона |
Площадь сечения
входного патрубка,
м2 |
Производительность,
м3/ч |
Масса,
кг |
Ц-450 |
0,0259 |
1500-2200 |
54 |
Ц-550 |
0,0378 |
2200-3200 |
72 |
Ц-600 |
0,045 |
2600-3250 |
80 |
Ц-675 |
0,0553 |
3200-4500 |
107 |
Ц-730 |
0,0668 |
3850-4800 |
105 |
Ц-800 |
0,08 |
4500-6600 |
166 |
Ц-870 |
0,0948 |
5450-6850 |
185 |
Ц-950 |
0,115 |
7950-9950 |
210 |
Ц-1050 |
0,138 |
7950-9950 |
232 |

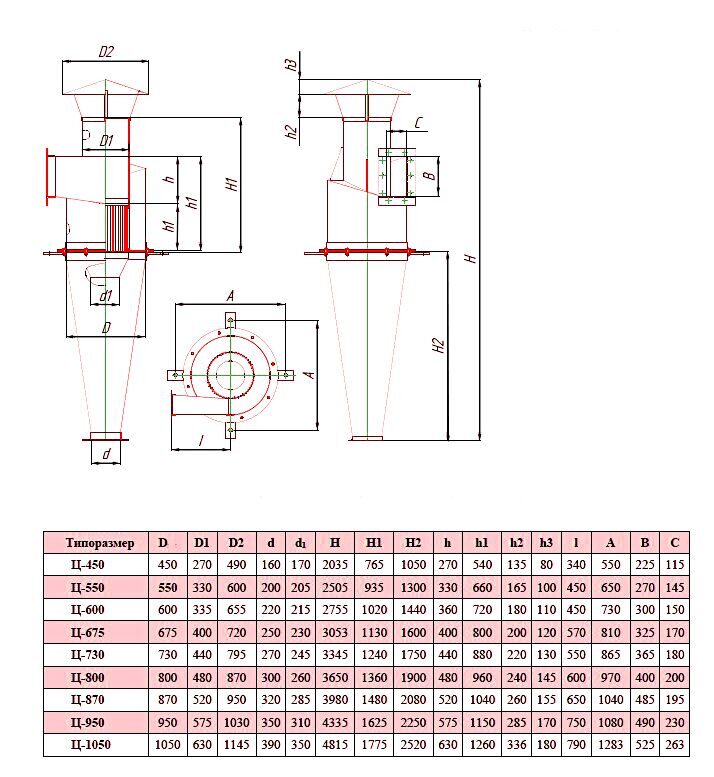

Габаритные и присоединительные размеры (мм)
