Купить дымососы ДН-11,2

Дымосос ДН-11,2                Цены (прайс-лист)

Дымососы ДН-11,2Дымосос ДН-11,2 - тягодутьевая машина одностороннего всасывания, предназначенная для удаления дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и для вытяжки дымовых газов из газомазутных котлов. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-11,2, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.
ДН - дымосос с назад загнутыми лопатками
№11,2 - означает, что рабочее колесо имеет диаметр 11.2 дециметра (1120 мм).
Количество лопаток рабочего колеса - 16, загнутых назад.
Направление вращения колеса - правое или левое.

Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь (дымосос ДН-11,2НЖ, К1)

В нашей производственной компании вы можете купить дымососы ДН-11.2 по лучшей цене.

Стандартное исполнение дымососов ДН-11,2 :

  • общепромышленное исполнение (без элементов взрывозащиты)
  • температурный режим перемещаемых сред не превышает +200°С
  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружение -30 +40 °С

Нестандартное исполнение дымососов ДН-11,2 может включать :

  • температурный режим перемещаемых сред до +400°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения
  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
  • климатическое исполнение У1  (умеренный, улица, без навеса), УХЛ, УХЛ1, ХЛ, ХЛ1 (умеренно-холодный, холодный климат, улица, окружение -60 +40 °С)

Расшифровка конструктивных схем (исполнений) дымососов ДН-11,2

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

Схема 1 Схема 3 Схема 5

22

1000

19100

1550

920

1325

1270

45

1500

28750

3500

980

1390

1375



Варианты углов поворота корпуса дымососов ДН-11,2 ПРАВОГО вращения (вид со стороны ДВИГАТЕЛЯ)

Варианты углов поворота корпуса дымососов ДН-11,2 правого вращения - Компания АрмаВент


Варианты углов поворота корпуса дымососов ДН-11.2 ЛЕВОГО вращения (вид со стороны ДВИГАТЕЛЯ)

Варианты углов поворота корпуса дымососов ДН-11,2 левого вращения - Компания АрмаВент


Габаритные и присоединительные размеры схема 1 (мм)

DN-1-1


A A1 A2 C C1 C2 D D1 L H B a1 a2
694 710 476 367 760 565 667 702 1570 1686 1869 630 430
d d1 h h1 n n1 n3 n4 t1 t2 l
14 15 700 784 12 34 10 7 71 68 575


Примечание: n и n1 - количество отверстий , n3 и n4 - число расстояний t1 и t2 соответственно

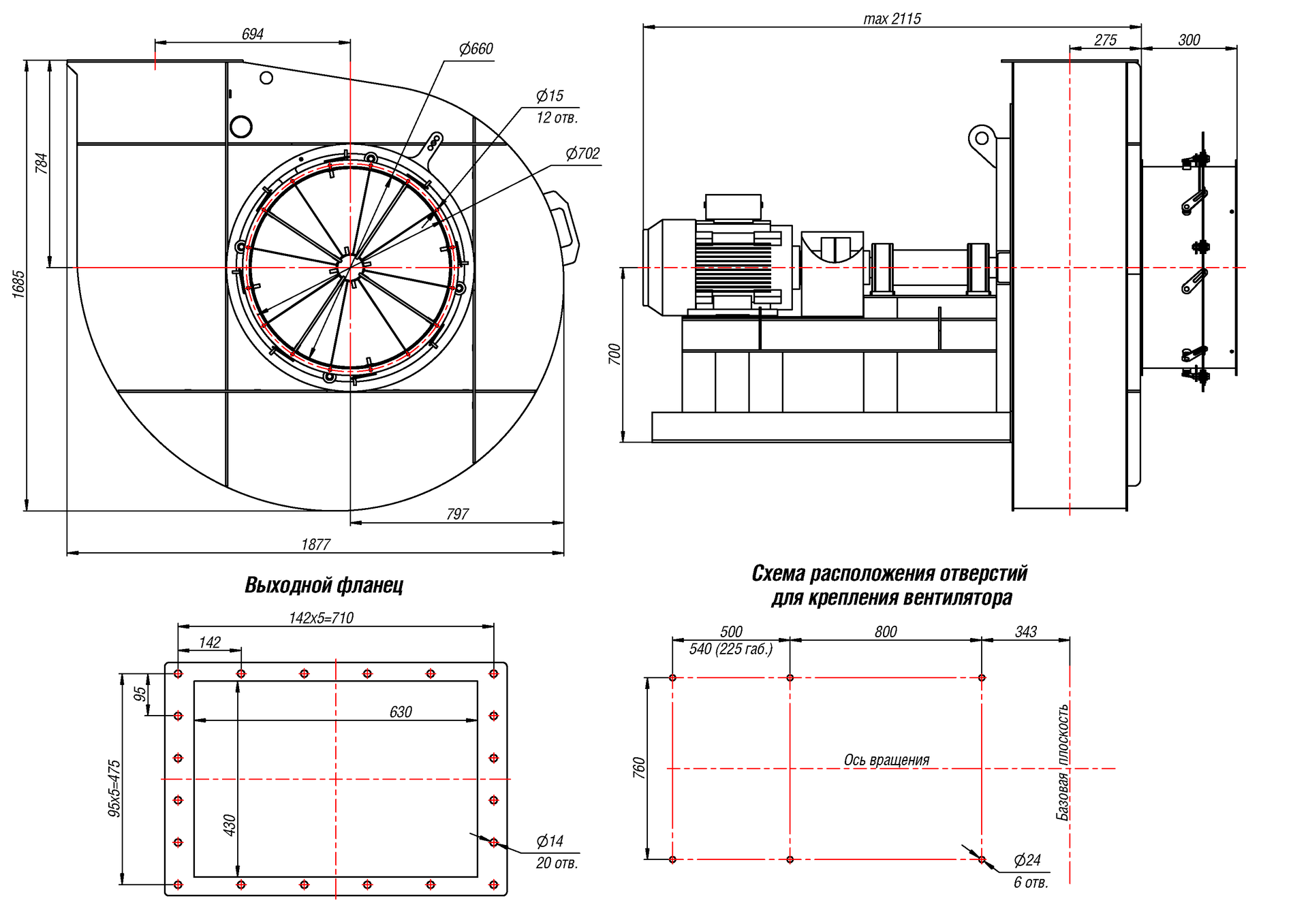

Габаритные и присоединительные размеры схема 3 (в мм)

DN-3

A max a B b D D1 d H h h1 C E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
2554 577 1843 728 660 702 14 1655 748 700 630 430 343 800 760 121 118 605 472 12 18 5 4


Примечание: N и N2 - количество отверстий , n1 и n2 - число расстояний t1 и t2 соответственно



Габаритные и присоединительные размеры схема 5 (в мм)

DN-5

А

а

В

В2

b

D

D1

d

Н

h

h1

С

Е

1815 577 1843 2728 728 660 702 14 1655 748 700 630 430

L1

L2

L3

L4

L5

t1

t2

Т1

Т2

N

N2

N3

n1

n2

300 650 370 620 990 121 118 605 472 12 18 5 5 4


Примечание: N, N2 и N3 - количество отверстий , n1 и n2 - число расстояний t1 и t2 соответственно

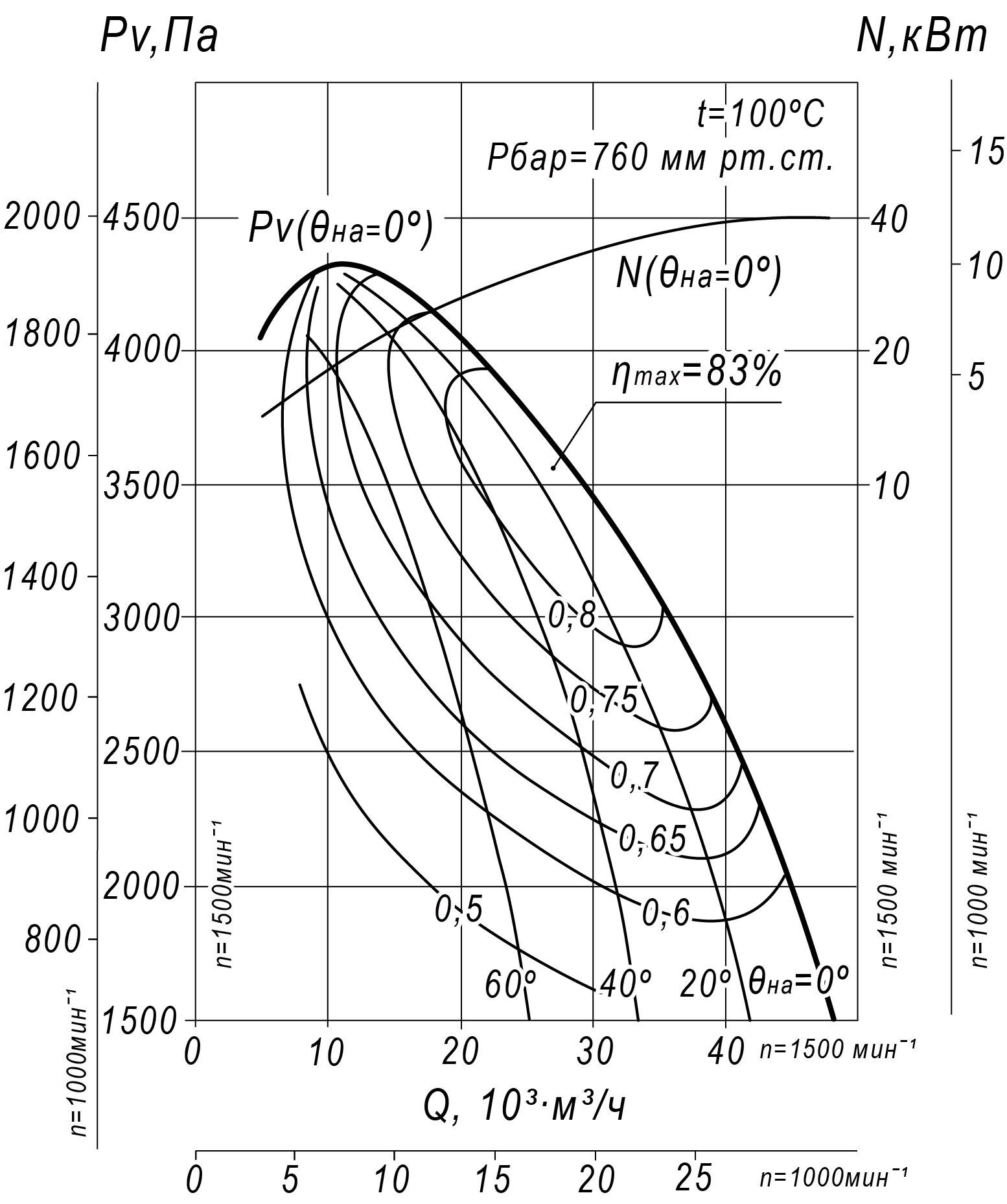

Аэродинамические характеристики дымососов ДН-11,2

Аэродинамическая характеристика дымососов ДН-11,2 - Компания АрмаВент


Акустические характеристики

n, мин -1 Зона измерений Значение Lpl, дБ в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
1000 Нагнетание 98 102 100 97 94 89 82 102
Всасывание 94 98 96 93 90 85 78 98
Вокруг корпуса 94 98 96 93 90 85 78 98
1500 Нагнетание 105 108 113 110 107 102 97 115
Всасывание 101 103 108 106 103 100 95 111
Вокруг корпуса 96 99 103 100 96 90 85 104


При условиях: Температура окружающей среды =100°С;  Рбар=760 мм рт. ст.;  ΔОНА=0°
