Купить радиальные вентиляторы дымоудаления ВР 80-75-ДУ

Вентиляторы ВР 80-75ДУ           Цены (прайс-лист)

Дымоудаление - вентилятор ВР 80-75-ДУ Вентиляторы дымоудаления ВР 80-75-ДУ применяются в стационарных аварийных системах вытяжной вентиляции. Предназначены для удаления дымовых газов, образующихся при пожаре и для одновременного вывода тепла за пределы помещения. Выпускаются вентиляторы номерами №2,5ДУ, №3,15ДУ, №4ДУ, №5ДУ, №6,3ДУ, №8ДУ, №10ДУ, №12,5ДУ и двумя рабочими режимами дымоудаления : при температуре до 600 °С в течение 1,5 часов (ВР 80-75-ДУ-01) или при температуре до 400 °С в течение 2-х часов (ВР 80-75-ДУ-02). При первом конструктивном варианте (01) рабочее колесо изготавливается из нержавеющей жаропрочной стали, а корпус - из оцинкованной. Второй вариант (02) предусматривает изготовление рабочего колеса из жаростойкой углеродистой стали со специальным покрытием, корпус - из оцинкованной.
Вентиляторы имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 12-ью назад загнутыми лопатками, комплектуются трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Вентиляторы ВР 80-75-ДУ выпускаются исполнением 1 (схемой 1), при котором рабочее колесо вентилятора расположено на валу электродвигателя
Эксплуатируются при температуре окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.
Перемещаемые вентиляторами промышленными невзрывоопасные дымовоздушные смеси не должны содержать взрывчатых веществ, волокнистых и липких материалов, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, с запыленностью не более 100 мг/м3 .

Основные технические характеристики

Номер и обозначение
вентилятора 		Д/Дн* Электродвигатель Частота,
об/мин		 Параметры в рабочей зоне Масса,
кг, не более
Тип Мощность,
кВт		 Производительность,
103 х м3/ч		 Полное давление,
Па
ВР 80-75-2,5ДУ-01 (02) 1 АИР63А4 0,25 1450 0,4-0,9 177-128 27
АИР62В2 0,55 3000 0,85-1,75 720-450 22,2
0,9 АИР63А2 0,37 3000 0,80-1,00 550-210 22
0,95 АИР63А2 0,37 3000 0,80-1,00 615-605 30
АИР63В2 0,55 3000 0,80-1,80 615-270 30
1,05 АИР63В2 0,55 3000 0,92-1,95 900-600 23
АИР71А2 0,75 3000 0,92-2,10 900-485 23
1,1 АИР71А2 0,75 3000 0,91-2,25 1015-420 23
ВР 80-75-3,15ДУ-01 (02) 1 АИР71В2 0,55 3000 1,60-2,10 1200-112 40,3
АИР80А2 1,5 3000 1,60-3,95 1200-510 52
0,9 АИР71В2 1,1 3000 1,63-362 880-342 37
0,95 АИР71В2 1,1 3000 1,62-3,85 1080-600 47
1,05 АИР63А4 0,25 1500 0,90-1,30 355-390 30
АИР63В4 0,37 1500 0,90-2,15 355-190 30
АИР80А2 1,5 3000 1,80-2,30 1405-1400 39
АИР80В2 2,2 3000 1,80-4,50 1405-785 42
1,1 АИР63В4 0,37 1500 0,85-2,20 400-180 30
АИР90 L2 3 3000 1,80-4,60 1780-750 40,1
ВР 80-75-4ДУ-01 (02) 1 АИР63А6 0,18 1000 1,85-2,50 230 - 95 55,3
АИР71А4 0,55 1500 1,60-3,75 500-225 72,5
0,9 АИР63А6 0,18 1000 1,15-2,34 160 - 62 46,2
АИР71А4 0,55 1500 1,67-3,48 370-140 52
0,95 АИР63А6 0,18 1000 1,10-2,50 190- 80 52
АИР71А4 0,55 1500 1,58-3,75 420-180 55,3
1,05 АИР63В6 0,37 1000 1,24-2,20 265-240 47
АИР71А6 0,55 1000 1,24-3.20 265-169 55,3
АИР71В4 0,75 1500 1,90-4,00 600-405 55,3
АИР80А4 1,1 1500 1,90-4,70 600-345 58,9
1,1 АИР71А6 0,37 1000 1,10-2,95 300-140 51,6
АИР80А4 1,1 1500 1,70-4.55 700-315 54,5
ВР 80-75-5ДУ-01 (02) 1 АИР71В6 0,55 1000 2,15-5,05 345-160 98
АИР90L4 2,2 1500 3,25-7,55 810-355 148
0,9 АИР71В6 0,55 1000 2,62-4,86 300-100 91,5
АИР80В4 1,5 1500 3,76-7,24 580-225 95
0,95 АИР71В6 0,55 1000 2,00-4,80 300-128 80
АИР80В4 1,5 1500 3,15-7.50 685-290 93
1,05 АИР80А6 0,75 1000 2,35-5,40 425-235 93
АИР90L4 2,2 1500 3,75-7,60 995-700 109
АИР100S4 3 1500 3,75-8,20 995-525 113
1,1 АИР80В6 1,1 1000 2,25-5,90 495-225 97
АИР100S4 3 1500 3,50-9,10 1150-500 107
АИР112М4 5,5 1500 6,55-16,50 1340-600 286,5
ВР 80-75-6,3ДУ-01 (02) 1 АИР100L6 2,2 1000 5,6-11,3 560-350 180
АИР112М4 5,5 1500 8,6-12,0 1320-1250 200
АИР132S4 7,5 1500 8,6-17,5 1320-800 201
0,9 АИР80В6 1,1 1000 4,50-9,00 410-160 144
АИР90L6 1,5 1000 4,50-9,00 410-160 148
АИР100L4 4 1500 7,10-13,00 990-370 160
АИР112М4 5,5 1500 7,10-13,00 990-370 177
0,95 АИР80В6 1,1 1000 4,35-9,80 465-200 143
АИР90 L6 1,5 1000 4,35-9,80 465-200 148
АИР100L4 4 1500 6,95-14,60 1190-485 158
АИР112М4 5,5 1500 6,95-14,60 1190-485 171
1,05 АИР100L6 2,2 1000 4,75-11,00 670-375 157
АИР132S4 7,5 1500 7,50-17,00 1600-890 200
1,1 АИР112МА6 3 1000 4,50-12,00 760-375 180
АИР132М4 11 1500 7,25-18,25 1425-870 201
ВР 80-75-8ДУ-01 (02) 1 АИР132S6 5,5 1000 10,00-20,00 985-450 447
0,95 АИР132S6 5,5 1000 10,35-21,25 900-440 283,5
1,05 АИР112МВ8 3 750 8.20-17,10 645-360 286,5
АИР132М6 7,5 1000 11,10-24,00 1200-650 286,5
1,1 АИР132S8 4 750 8,40-17,50 700-385 322
АИР132S6 11 1000 11,70-24,80 1315-720 380
ВР 80-75-10ДУ-01 (02) 1 АИР16S8 7,5 750 16,00-32,50 900-450 472
АИР160М8 11 750 16,00-32,50 900-450 500
АИР160М6 15 1000 20,05-40,10 1550-750 507
АИР180М6 18,5 1000 20,05-40,10 1550-750 662
АИР200М6 22 1000 20,05-40,10 1550-750 977
0,95 АИР160S8 7,5 750 15,95-30,05 780-325 580
АИР160М8 11 750 15,95-30,05 780-325 580
АИР160М6 15 1000 21,75-42,00 1290-585 580
АИР180М6 18,5 1000 21,75-42,00 1290-585 640
1,05 АИР160М8 11 750 17,10-35,00 1040-560 580
АИР180М6 18,5 1000 22,60-30,00 1800-1650 640
АИР200М6 22 1000 41,00-47,50 1300-1000 770
1,1 АИР160М8 11 750 15,10-37,0 1275-550 580
ВР 80-75-12,5ДУ-01 (02) 1 АИР200М8 18,5 750 28,60-59,90 1195-645 957
АИР20L8 22 750 28,60-59,90 1195-645 977
0,95 АИР200М8 18,5 750 28,60-59-90 1195-645 957
АИР200L8 22 750 28,60-59,90 1195-645 977
1,05 АИР225М8 30 750 33,95-64,95 1640-870 1022
АИР250М8 37 750 33,95-64,95 1640-870 1112

* Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса). Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).

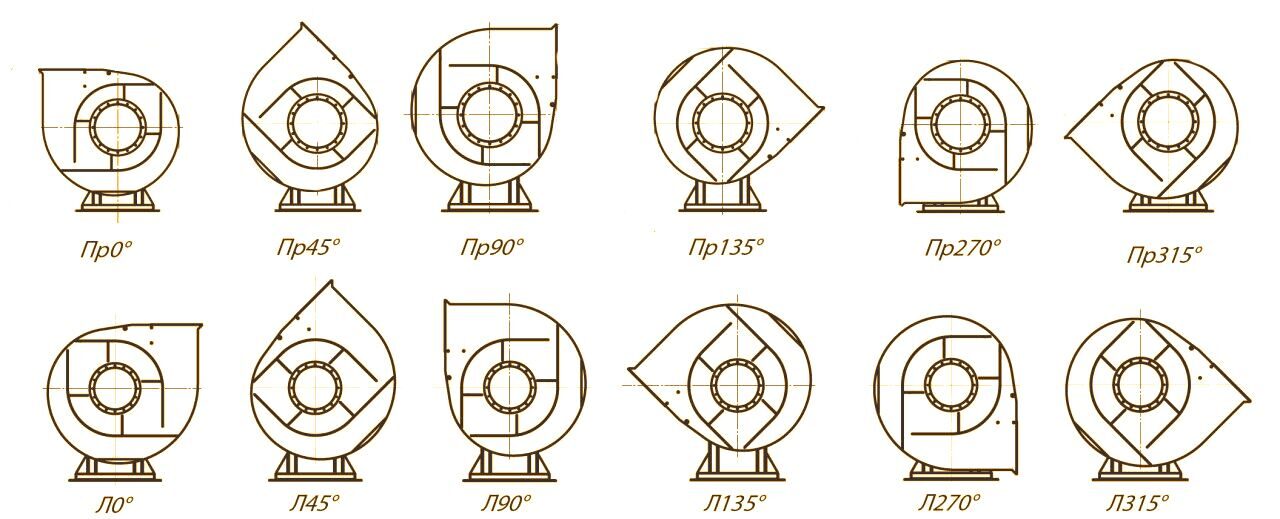

Варианты углов разворота корпуса ПРАВОГО вращения (вид со стороны "улитки")

Углы разворота корпуса вентиляторов ВР 80-75-ДУ правого вращения - Компания АрмаВент

Варианты углов разворот корпуса ЛЕВОГО вращения (вид со стороны "улитки")

Углы разворота корпуса вентиляторов ВР 80-75-ДУ левого вращения - Компания АрмаВент

Габаритные размеры, зависящие от положения корпуса вентиляторов исполнение 1 (схема 1)

Номер вентилятора  0º 45º 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
2,5 460 190 198 411 175 330 419 221 270
3,15 576 240 238 519 221 405 517 279 336
4 734 304 291 657 279 509 644 353 430
5 908 379 340 819 348 614 780 440 529
6,3 1138 478 420 1034 439 763 976 556 661
8 1436 606 533 1311 557 963 1238 705 830
10 1775 745 646 1620 680 1185 1521 875 1030
12,5 2206 926 800 2017 834 1471 1891 1091 1281
Номер вентилятора 135º 270º 315º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
2,5 536 206 237 419 221 190 536 206 175
3,15 665 260 299 517 279 240 665 260 221
4 838 329 378 644 353 304 838 329 279
5 1023 410 471 780 440 379 1023 410 348
6,3 1280 517 595 976 556 478 1280 517 439
8 1618 655 754 1238 705 606 1618 655 557
10 1994 810 940 1521 875 745 1994 810 680
12,5 2479 1008 1173 1891 1091 926 2479 1008 834


Габаритные размеры, зависящие от положения корпуса вентиляторов исполнение 5 (схема 5)

Номер вентилятора 0º  45º 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
8 сх.5 1856 830 533 1780 754 963 1730,5 704,5 830
10 сх.5 2374 1030 646 2283 939 1184 2218 874 1030
12,5 сх.5 2954,5 1280,5 800 2847 1173 1470 2764,5 1090 1280,5

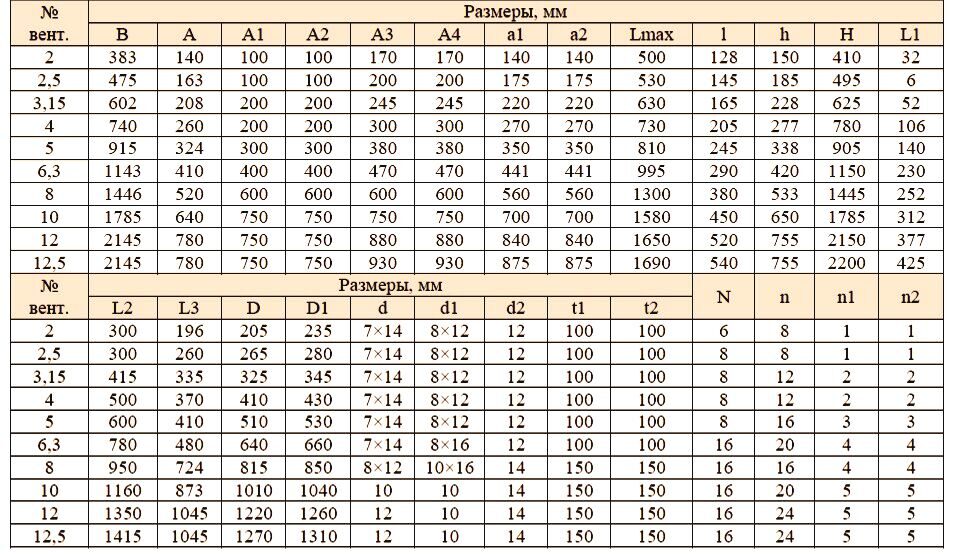

Общие габаритные размеры вентиляторов ВР 80-75ДУ №2,5-№6,3 исполнение 1 (схема 1)



Габаритный чертеж вентиляторов ВР 80-75-ДУ №2,5-№6,3 схема 1 - Компания АрмаВент

№ A,
мм		 A1, мм A2, мм C,
мм		 C1, мм C2, мм D,
мм		 D1, мм L,
мм		 a1, мм a2, мм d,
мм		 d1, мм d2, мм h,
мм		 n, шт. n1, шт. n2, шт. l, мм
2,5 162 207 207 265 220 300 257 292 705 175 175 6 10 12 320 8 4 4 165
3,15 205 253 253 316 220 400 318 353 705 221 221 6 10 12 410 8 4 4 188
4 260 312 312 386 290 500 405 440 705 280 280 6 10 12 520 8 4 4 217
5 324 382 382 376 410 480 502 537 788 350 350 8 10 14 650 8 4 4 252
6,3 410 473 473 395 460 520 633 668 989 441 441 8 10 14 720 8 4 4 298





Общие габаритные размеры вентиляторов ВР 80-75ДУ №8-№12,5 исполнение 1 (схема 1)

Габаритный чертеж вентиляторов дымоудаления ВР 80-75-ДУ №8-№12,5 исполнение 1 (схема 1) - Компания АрмаВент



№ A,
мм		 A1, мм A2, мм C,
мм		 C1, мм C2, мм D,
мм		 D1, мм L,
мм		 a1, мм a2, мм d,
мм		 d1, мм d2, мм h,
мм		 n, шт. n1, шт. n2, шт. l, мм
8 520 592 592 465 606 600 803 850 1212 560 560 10 10 14 905 16 4 4 389
10 650 732 732 862 840 1244 1000 1040 1507 700 700 10 10 16 1212 16 4 6 454
12,5 813 907 907 1082 1260 1350 1250 1310 1841 875 875 12 10 16 1350 16 4 6 546







Дополнительная техническая информация :

Аэродинамические характеристики

Акустические характеристики


Купить вентиляторы ВР 80-75 ДУ


Товары группы : Вентиляторы ВЦ 4-70-ДУ,  Вентиляторы ВЦ 4-75-ДУ, Вентиляторы ВР 80-70-ДУ,  Вентиляторы ВР 86-77-ДУ
ВР 80-75-ДУ - вентиляторы дымоудаления
