Купить вентиляторы ВКР-4 у производителя

Вентилятор ВКР-4 (№4)

Цены (прайс-лист)


Вентилятор ВКР-4 (№4)Основные параметры :
  • Крышный вентилятор (установка на кровле зданий)
  • Низкого давления, одностороннего всасывания
  • №4 - означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
  • Количество лопаток рабочего колеса - 12 (загнутых назад)
  • Разборный корпус с болтовыми соединениями
  • Защитный колпак из оцинкованной стали
  • Защитная решётка для предотвращения попадания различных предметов
  • Корпусные проушины для облегчения транспортировки
  • Облегчённый вес
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (ВКР-4 (№4))
  • Коррозионностойкие из нержавеющей стали (ВКР-4К1)
  • Взрывозащищенные из разнородных металлов (ВКР-4В)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВКР-4ВК1)
  • Взрывозащищенные коррозионностойкие из алюминиевых сплавов (ВКР-4ВК3)
Технические характеристики
Относительный
диаметр
рабочего
колеса*
Частота
вращения
(об./мин)
Мощность
электродвигателя
(кВт)
Параметры в рабочей зоне
Масса,
кг
Производительность
м3/сек
Полное давление
(Па)
0,95
890
0,18
0,36-0,74
125-0
46
1
890
0,18
0,42-0,87
140-0
46
1,05
890
0,18
0,49-1,0
155-0
46
1,1
890
0,25
0,56-1,2
170-0
46
0,95
1370
0,37
0,56-1,14
300-0
46
1
1390
0,55
0,65-1,35
340-0
55
1,05
1390
0,75
0,76-1,57
375-0
55
1,1
1390
0,75
0,88-1,8
410-0
55

* В зависимости от показателей производительности и давления, вентиляторы ВКР одного и того же номера могут изготавливаться с различными диаметрами рабочих колес, размеры которых зависят от коэффициента отношения диаметра колеса к диаметру номинальному. Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса).
Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).

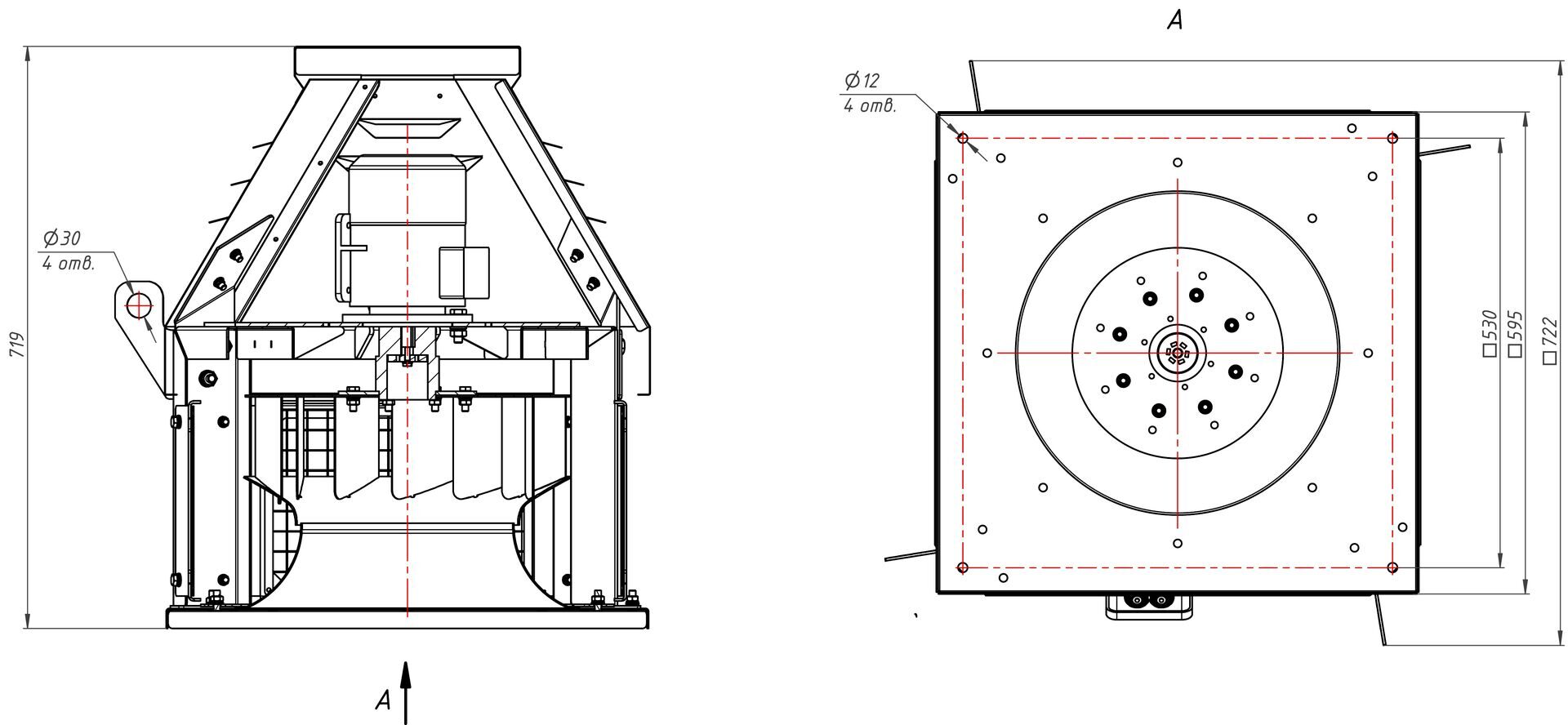

Общие габаритные размеры (мм)

Аэродинамические характеристики вентиляторов ВКР-4 (№4)

Аэродинамические характеристики вентиляторов ВКР-4 (№4)

Акустические характеристики
Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
1000
68 75 77 80 74 66 58 51 79
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы

Монтажная схема крышных вентиляторов

Монтаж крышных вентиляторов
