Купить вентиляторы ВВД-9 у производителя

Вентилятор ВВД-9 (№9)

Цены (прайс-лист)


Вентилятор ВВД-9 (№9) схема 1 (исполнение 1)
Основные параметры :
  • Высокого давления, одностороннего всасывания
  • №9 - означает, что диаметр рабочего колеса равен 9 дециметрам (900 мм)
  • Количество лопаток рабочего колеса - 16 (загнутых назад)

Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (посмотреть схему)
  • Исполнение 3 (схема 3) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с электродвигателем через промежуточную подшипниковую опору. (посмотреть схему)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВВД-9 (№9))
  • Общего назначения жаропрочные из углеродистой стали (ВВД-9Ж2)
  • Коррозионностойкие из нержавеющей стали (ВВД-9К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-9К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВВД-9В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВВД-9ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-9ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-9ВК1Ж2)

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Схемы 1 и 3 (исполнения 1 и 3)
22
1500
5400-16200
3850-3000
ДО-43 х 6
ВР-203 х 8
сх. 1/3 - 410/550
160
3000
10800-32400
16000-13000
ДО-44 х 6
ВР-203 х 10
сх. 1/3 - 1195/1340



Общие габаритные размеры схема 1 (мм)

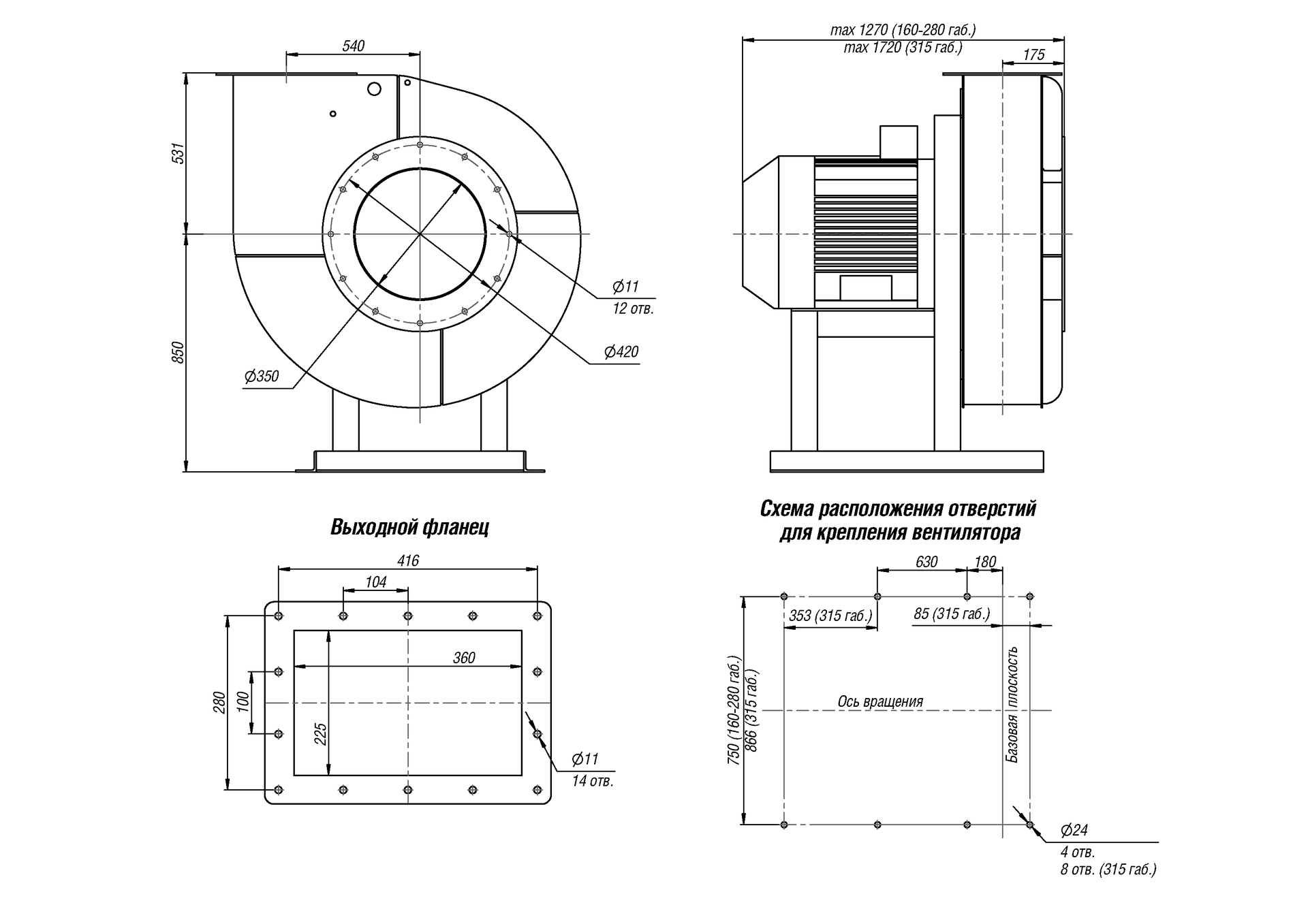

Габаритный чертеж вентиляторов ВВД-9 (№9) схема 1 (исполнение 1)
Общие габаритные размеры схема 3 (мм)

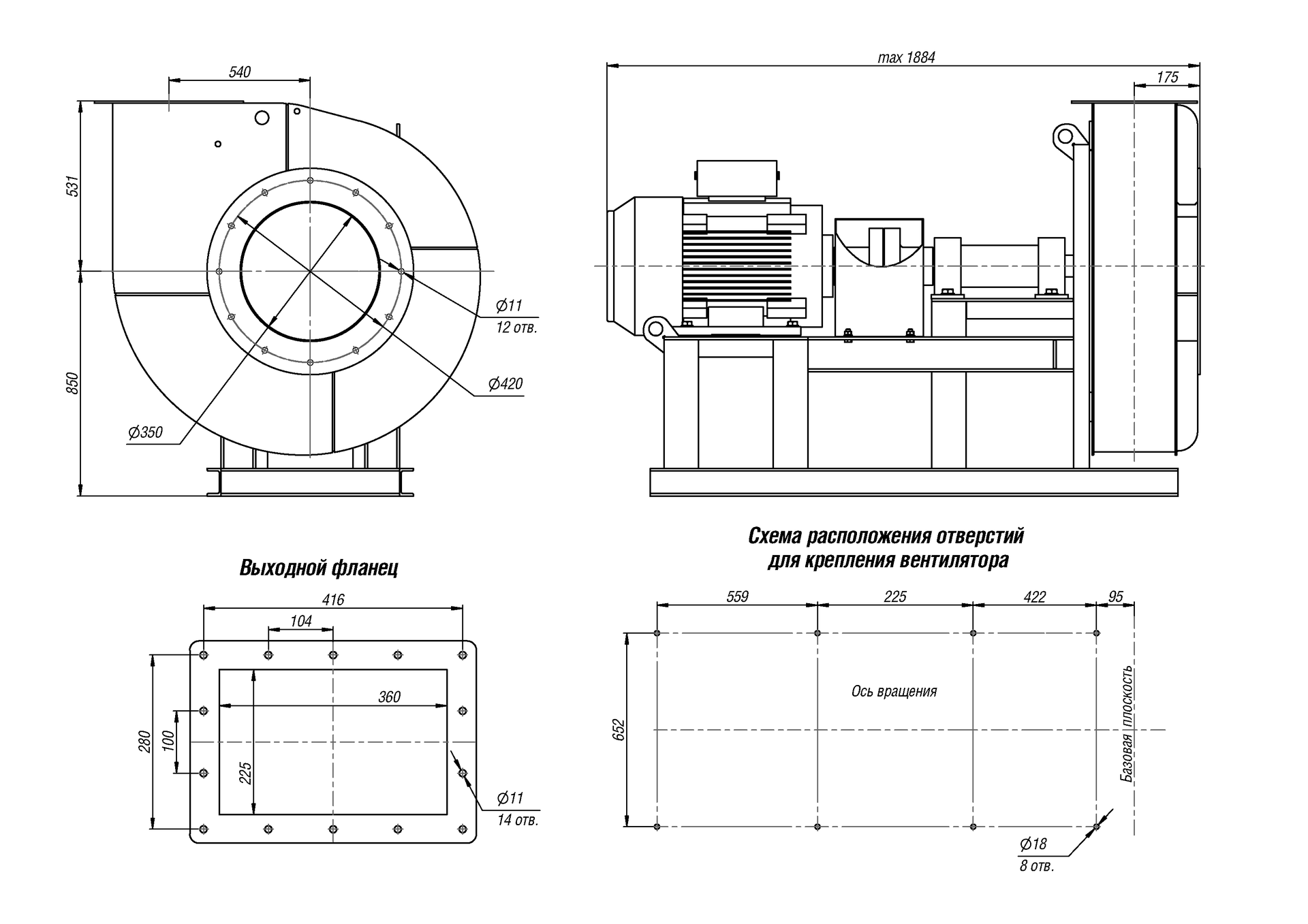

Габаритный чертеж вентиляторов ВВД-9 (№9) схема 3 (исполнение 3)
Варианты углов поворота корпуса и зависящие от них габариты (для схемы 1 и схемы 3, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВВД-9 (№9) схемы 1 и 3 (исполнения 1 и 3)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1352 583 1381 531 1235 548 1770 920 1184 653 1620 770
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1538 618 1538 688 1184 531 1433 583 1538 920 1398 548



Аэродинамические характеристики вентиляторов ВВД-9 (№9) схема 1 и схема 3

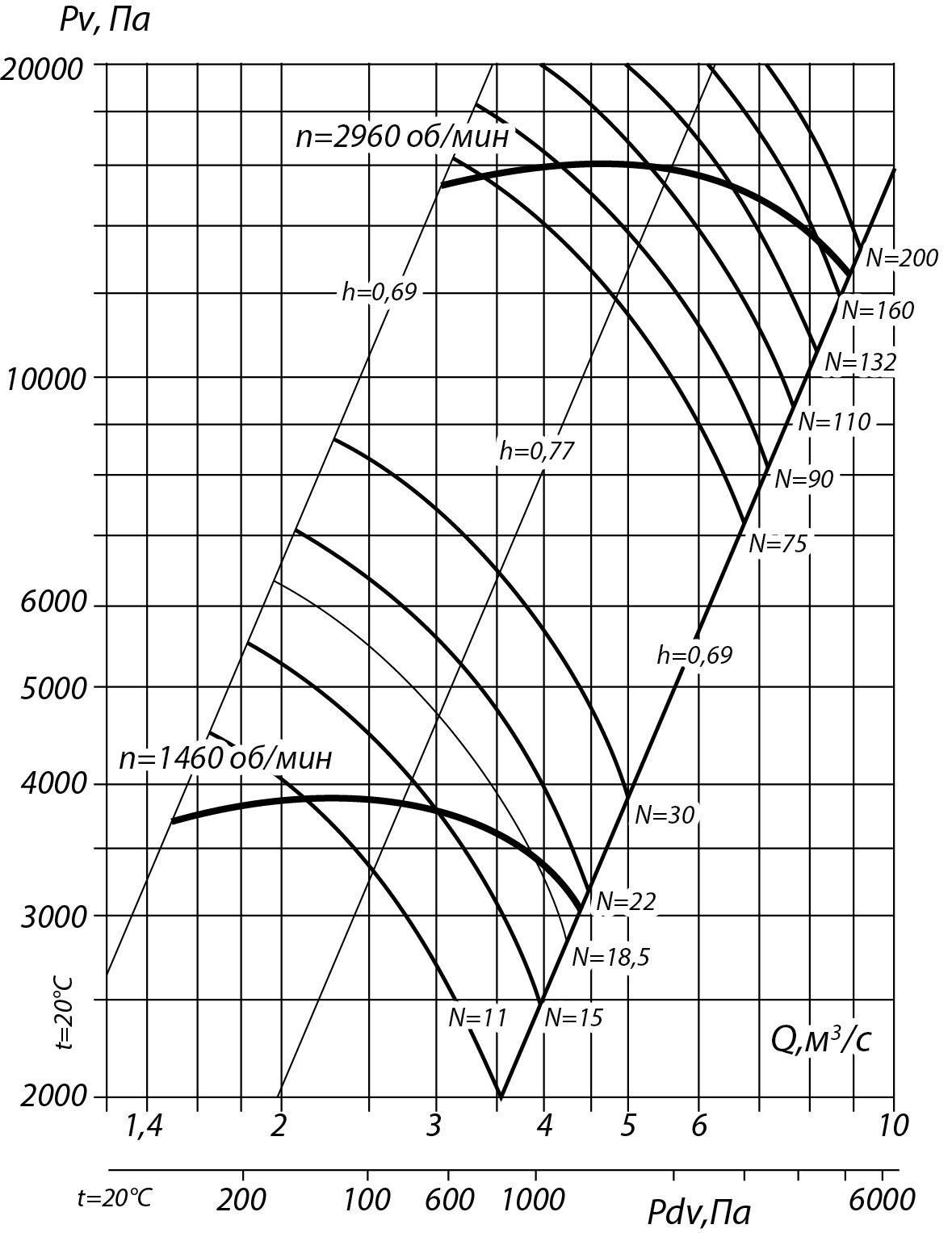

Аэродинамические характеристики вентиляторов ВВД-9 (№9) схема 1 и схема 3

Акустические характеристики схема 1
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1500 92 96 97 99 98 97 90 82 104
3000 94 96 101 106 106 104 100 96 110

Акустические характеристики схема 3
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1500 95 98 103 104 100 98 93 81 106
