16нж10нж - фланцевый обратный клапан, выполненный из нержавеющей коррозионностойкой стали применяется для предотвращения обратного потока рабочей среды в системных трубопроводах, проводящих различные жидкие и газообразные среды (в том числе агрессивные), нейтральные к материалам деталей, соприкасающихся со средой. Рабочее давление среды - до 16 атмосфер, температура - до +350°С. Обратные клапаны 16нж10нж изготавливаются диаметрами условными Ду25, Ду32, Ду40, Ду50, Ду80, Ду100, Ду150 и Ду200 мм. При установке клапана следует обращать внимание на направляющую стрелку на корпусе клапана - направление среды должно быть строго по стрелке, под золотник. Установочное положение клапана - горизонтальное, крышкой вверх. Материалы основных деталей клапанов выполнены из нержавеющей стали AISI 304. Уплотнение в затворе - металл по металлу. Условия эксплуатации при температуре окружающего воздуха от -40 до +40 °С.

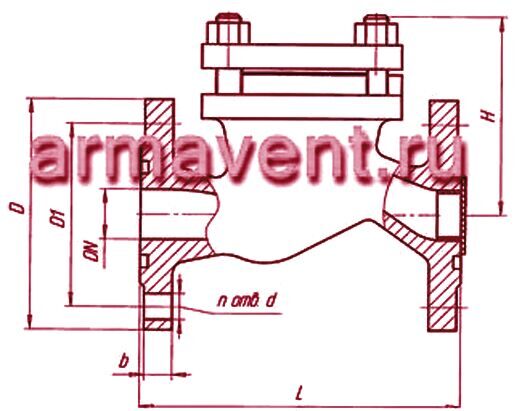

Габаритные и присоединительные размеры
Диаметр условный DN=Ду, мм |
L, мм | Н, мм | D, мм | D1, мм | n, мм | d, мм | b, мм | Масса , кг, не более |
16нж10нж ду25
|
160
|
110
|
115
|
85
|
4
|
14
|
14
|
7
|
16нж10нж ду32 | 180 | 110 | 135 | 100 | 4 | 18 | 16 | 8,5 |
16нж10нж ду40 | 200 | 110 | 145 | 110 | 4 | 18 | 16 | 11 |
16нж10нж ду50 | 230 | 110 | 160 | 125 | 4 | 18 | 17 | 12,6 |
16нж10нж ду65 | 290 | 130 | 180 | 145 | 4 | 18 | 17 | 20 |
16нж10нж ду80 | 310 | 140 | 195 | 160 | 4 | 18 | 17 | 28 |
16нж10нж ду100 | 350 | 190 | 215 | 180 | 8 | 18 | 17 | 35,5 |
16нж10нж ду150 | 480 | 215 | 280 | 240 | 8 | 22 | 21 | 78 |
16нж10нж ду200 | 500 | 230 | 335 | 295 | 12 | 22 | 23 | 150 |
