Купить вентиляторы ВР 280-46-5 (№5) у производителя
Вентилятор ВР 280-46-5 (№5) |
Цены (прайс-лист) |
Основные параметры :
Среднего давления, одностороннего всасывания
№5 - означает, что диаметр рабочего колеса равен 5 дециметрам (500 мм)
Количество лопаток рабочего колеса - 32 (загнутых вперед)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из углеродистой стали (вентилятор ВР 280-46-5 (№5))
Общего назначения жаропрочные из углеродистой стали (ВР 280-46-5Ж2)
Коррозионностойкие из нержавеющей стали (ВР 280-46-5К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 280-46-5К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 280-46-5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 280-46-5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 280-46-5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 280-46-5ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 280-46-5ВК3)
Общего назначения жаропрочные из углеродистой стали (ВР 280-46-5Ж2)
Коррозионностойкие из нержавеющей стали (ВР 280-46-5К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 280-46-5К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 280-46-5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 280-46-5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 280-46-5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 280-46-5ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 280-46-5ВК3)
Технические характеристики
|
Мощность
электродвигателя (кВт) |
Частота
вращения (об./мин.) |
Параметры в рабочей зоне
|
Виброизоляторы
(марка х кол-во) |
Масса,
кг |
|
|
Производительность
м3/час |
Полное давление
(Па) |
||||
|
4
|
1000
|
5000-8400
|
860-1070
|
ДО-39 х 6 |
139
|
|
5,5
|
1000
|
5000-11150
|
860-1150
|
160
|
|
|
7,5
|
1000
|
5000-14150
|
860-1120
|
176
|
|
|
11
|
1000
|
5000-16000
|
860-1095
|
176
|
|
|
11
|
1500
|
7500-10800
|
1980-2380
|
176
|
|
|
15
|
1500
|
7500-14500
|
1980-2500
|
ДО-40 х 6
|
218
|
|
18,5
|
1500
|
7500-17000
|
1980-2540
|
243
|
|
|
22
|
1500
|
7500-19000
|
1980-2580
|
268
|
|
|
30
|
1500
|
7500-24500
|
1980-2500
|
278
|
|

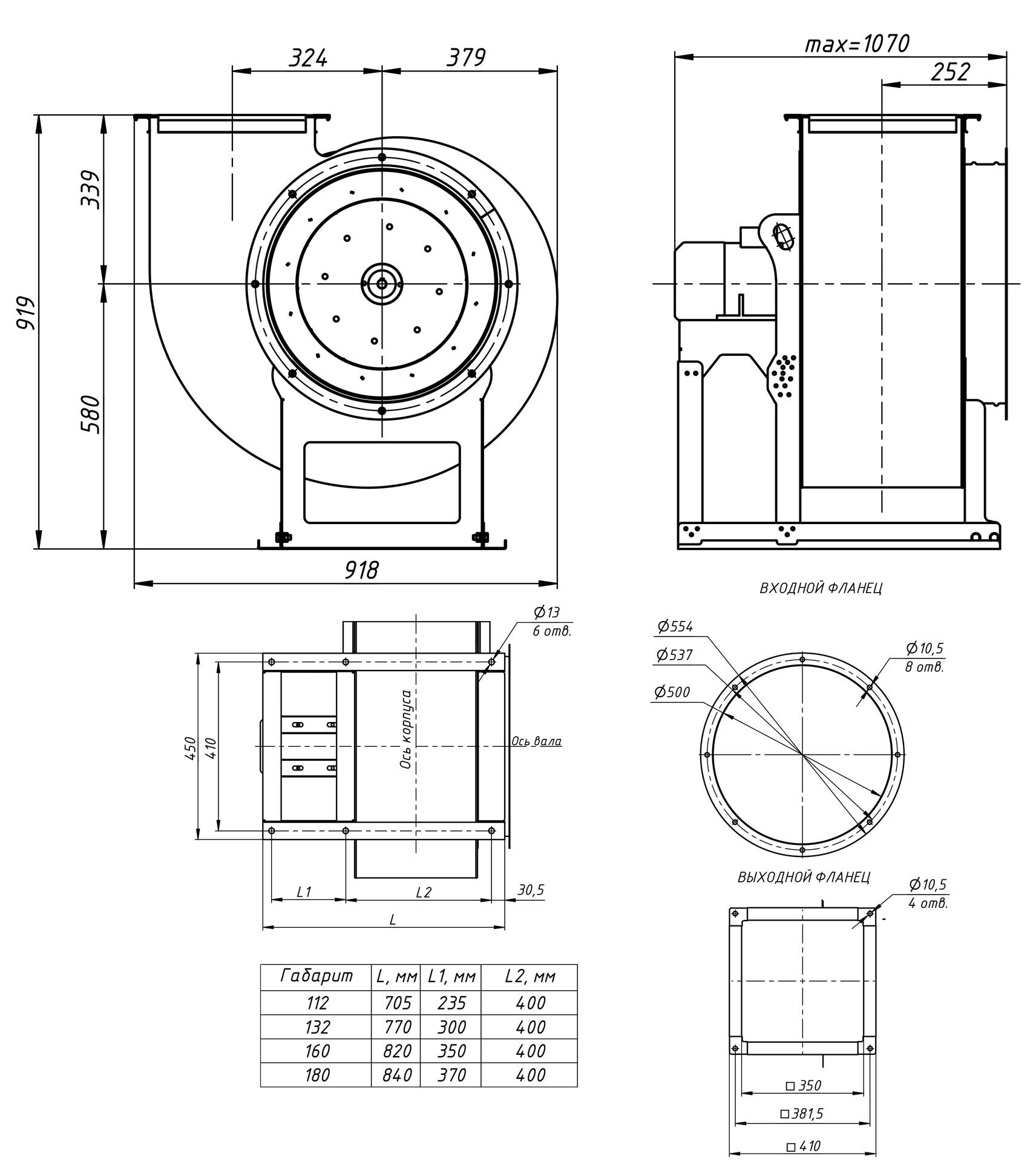

Общие габаритные размеры (мм)
|
А, мм
|
D, мм
|
D1, мм
|
F1, мм
|
F2, мм
|
F3, мм
|
F4, мм
|
F5, мм
|
F6, мм
|
H, мм
|
Lmax, мм
|
L, мм
|
L1, мм
|
L2, мм
|
L3, мм
|
L4, мм
|
|
324
|
502
|
537
|
350
|
350
|
---
|
---
|
382
|
382
|
650
|
1188
|
253
|
505
|
95
|
---
|
---
|
|
L5, мм
|
S, мм
|
S1, мм
|
S2, мм
|
d, мм
|
d1, мм
|
d2, мм
|
f1, мм
|
f2, мм
|
h, мм
|
nотв., шт
|
n1отв., шт
|
n2отв., шт
|
n3отв., шт
|
n4отв., шт
|
|
---
|
410
|
---
|
---
|
10,5
|
10
|
15
|
---
|
---
|
340
|
8
|
4
|
---
|
---
|
4
|

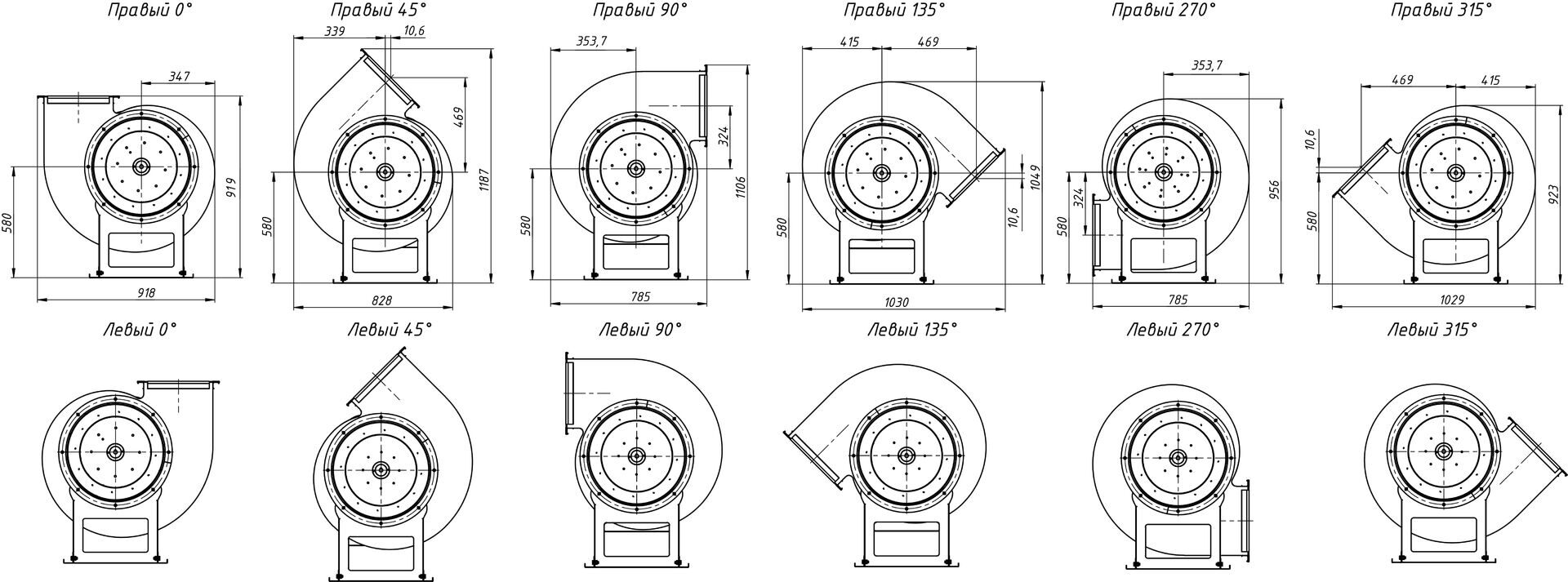

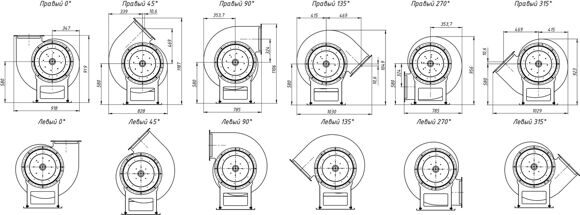

Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")
|
ПР0°/Л0°
|
ПР45°/Л45°
|
ПР90°/Л90°
|
|||||||||
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
906
|
377
|
990
|
340
|
818
|
347
|
1264
|
614
|
779
|
439
|
1179
|
529
|
|
ПР135°/Л135°
|
ПР270°/Л270°
|
ПР315°/Л315°
|
|||||||||
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
1023
|
410
|
1121
|
471
|
780
|
340
|
1028
|
377
|
1023
|
613
|
998
|
348
|
Аэродинамические характеристики вентиляторов ВР 280-46-5 (№5)
Акустические характеристики
|
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|||||||
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
||
|
1000
|
87
|
88
|
92
|
94
|
90
|
86
|
81
|
73
|
94
|
|
1500
|
97
|
98
|
102
|
104
|
100
|
96
|
91
|
83
|
104
|
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
