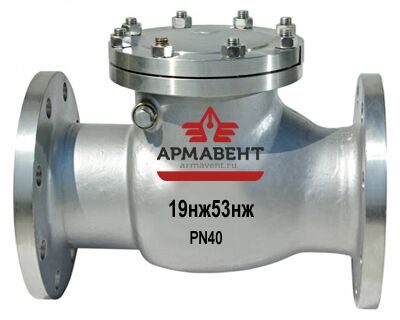

Клапан 19нж53нж обратный, из нержавеющей стали, поворотный фланцевый предназначен для установки на трубопроводах с целью предотвращения движения потока рабочей среды в обратном направлении. Обратные клапаны 19нж53нж изготавливаются условными диаметрами Ду50, Ду80, Ду100, Ду150, Ду200, условным давлением Ру40 кгс/см2 (4 МПа), применяются на трубопроводах, проводящих жидкие и газообразные среды (вода, пар, воздух, нефть, нефтепродукты и т.д.), не агрессивные к стали 08Х18Н10 (AISI 304) и имеющие рабочую температуру от -60 до +600°С. Принцип действия клапана заключается в следующем: при изменении потока рабочей среды на обратное - клапан закрывается, тем самым прекращая обратное движение среды. Клапан имеет запорный элемент - захлопку, которая поворачивается вокруг горизонтальной оси. Устанавливается клапан только в одном направлении (по стрелке на корпусе) с учетом движения рабочей среды "под затвор" при открытом положении. Присоединение - фланцевое по ГОСТ 12815-80, исп. 2). На главных трубопроводах клапаны 19нж53нж должны в закрытом положении допускать естественную циркуляцию теплоносителя, полное закрытие происходит при обратном потоке больше предусмотренного рассчетного. Клапаны предназначены для эксплуатации в умеренно холодных климатических условиях на открытом воздухе (УХЛ1) при температуре от -60 до +40 °С (ГОСТ 15150-69).
Габаритные размеры и масса клапанов 19нж53нж
Диаметр Ду, мм |
Цена с НДС, руб. | Строительная длина L, мм |
Высота H, мм |
Ширина, мм | Масса, кг |
19нж53нж Ду50 |
10436 |
230 | 240 | 176 | 20 |
19нж53нж Ду80 |
17545 |
310 | 310 | 218 | 31,5 |
19нж53нж Ду100 |
23370 |
350 | 350 | 245 | 46,5 |
19нж53нж Ду150 |
45885 |
480 | 430 | 340 | 109 |
19нж53нж Ду200 |
84123 |
550 | 525 | 375 | 180 |
1. Корпус
2. Прокладка
3. Крышка
4. Гайка
5. Захлопка
6. Серьга
7. Кронштей
