Вентиляторы осевые реверсивные ОВР
Реверсивные осевые вентиляторы ОВР предназначены для использования в системах общепромышленной и технологической вентиляции промышленных, сельскохозяйственных и общественных зданий. В конструкции данных вентиляторов применяются реверсивные стартеры, благодаря которым можно изменять поток воздуха в прямом и обратном направлениях. Выпускаются следующими номерами: ОВР-3,15, ОВР-3,55, ОВР-4,0, ОВР-4,5, ОВР-5,6 и ОВР-7,1.
Цилиндрический корпус выполнен из оцинкованной стали или стали с полимерным порошковым покрытием. С обеих сторон корпуса имеются фланцы стандартных размеров с отверстиями для крепления к круглым воздуховодам. Лопатки рабочего колеса выполнены из стали. Вентилятор ОВР может опционально комплектоваться защитной решеткой и подставкой для крепления к плоским поверхностям.
Вентилятор оснащен трехфазным асинхронным двигателем, класс защиты IP54. Регулирование скорости вентилятора ОВР осуществляется с помощью использования частотного преобразователя (опция).
Температура перемещаемого воздуха при постоянной работе - не более +40 ºС. Рабочая среда не должна содержать липких и волокнистых частиц. Эксплуатация в умеренном климате при температуре окружающей среды от -40 °С до +40 °С.
Преимущества вентиляторов:
-
коэффициент реверсивности - не менее 0,9
-
быстрый монтаж в любом положении
-
плавное регулирование с помощью устройств регулирования скорости
-
надежность
Технические характеристики
Номер
вентилятора
|
Производительность,
максимум,
м3/ч
|
Мощность
электродвигателя,
кВт
|
Частота
вращения,
об/мин
|
Питание
|
Шум, дБ(А)
|
Степень
защиты
|
Масса,
кг
|
Аэродинамические
характеристики
|
ОВР-3,15
|
2500
|
0,12
|
1500
|
~380В
|
68
|
IP54
|
9
|
|
ОВР-3,55 |
3100
|
0,18
|
3000
|
~380В
|
69
|
IP54
|
11
|
|
ОВР-4,0 |
4500
|
0,18
|
1500
|
~380В
|
73
|
IP54
|
12
|
|
ОВР-4,5 |
5200
|
0,25
|
1500
|
~380В
|
74
|
IP54
|
14
|
|
ОВР-5,6 |
8000
|
0,37
|
1000
|
~380В
|
75
|
IP54
|
23
|
|
ОВР-5,6 |
11000
|
0,75
|
1500
|
~380В
|
80
|
IP54
|
26
|
|
ОВР-7,1 |
11500
|
0,37
|
1000
|
~380В
|
75
|
IP54
|
34
|
 |
Габаритные размеры
Номер вентилятора
|
A, мм
|
D, мм
|
D1, мм
|
D2, мм
|
d, мм
|
n, шт
|
ОВР-3,15
|
254
|
322
|
350
|
370
|
7
|
6
|
ОВР-3,55
|
254
|
367
|
396
|
415
|
7
|
6
|
ОВР-4,0
|
290
|
410
|
434
|
456
|
7
|
6
|
ОВР-4,5
|
300
|
467
|
494
|
513
|
9
|
8
|
ОВР-5,6
|
340
|
572
|
600
|
620
|
9
|
8
|
ОВР-7,1
|
323
|
720
|
746
|
766
|
9
|
8
|

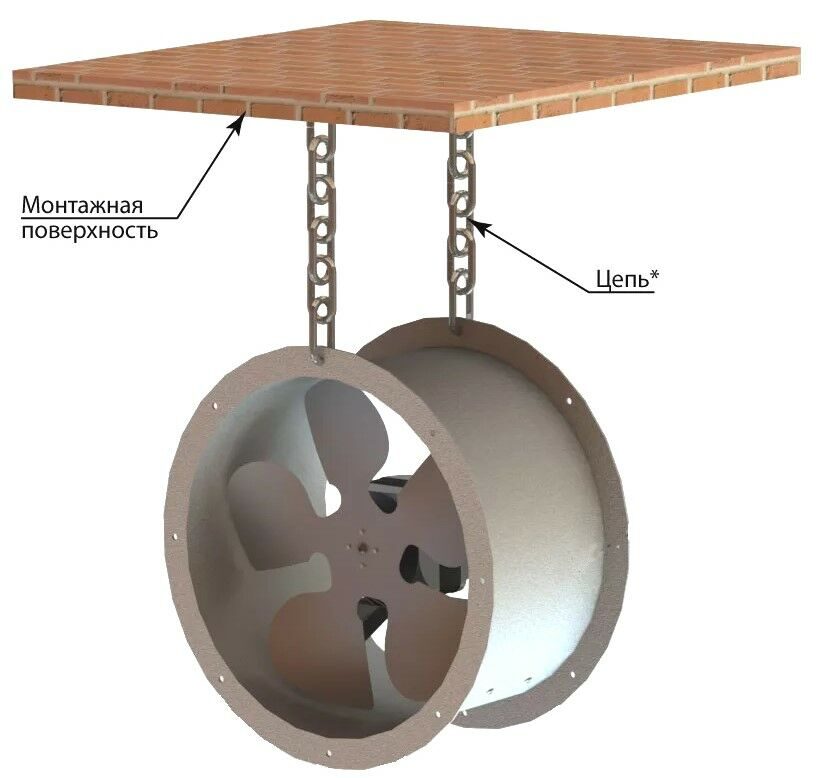

Монтаж вентиляторов

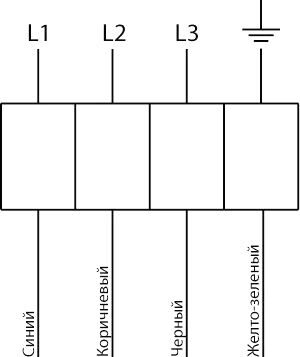

Электрическая схема подключения
