Основные параметры :
-
Общеобменный крышный вентилятор с вертикальным (факельным) выбросом воздуха
-
Низкого давления, одностороннего всасывания
-
№8 - означает, что диаметр рабочего колеса равен 8 дециметрам (800 мм)
-
Количество лопаток рабочего колеса - 6 или 9 (загнутых назад)
-
Установка на кровле зданий с любым наклоном
-
Специальные карманы для предотвращения утечки воздуха в выключенном состоянии
-
Опционально - комплектация монтажным стаканом, обратным клапаном, поддоном
Конструктивное исполнение :
- Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
-
Общего назначения из углеродистой стали (ВКРВ-8)
-
Коррозионностойкие из нержавеющей стали (ВКРВ-8К1)
-
Взрывозащищенные из разнородных металлов (ВКРВ-8В)
-
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВКРВ-8ВК1)
-
Взрывозащищенные коррозионностойкие из алюминиевых сплавов (ВКРВ-8ВК3)
Технические характеристики
Обозначение
|
Тип колеса |
Мощность
двигателя,
кВт
|
Номинальная
частота вращения,
об/мин
|
Производительность,
min-max, м3/ч
|
Максимальное статическое
давление,
Па, при t=20С°
|
Масса, кг
|
|
РВ6 |
1,5 |
750 |
7845-19900 |
355 |
280 |
РВ9 |
2,2 |
750 |
8600-22550 |
415 |
290 |
РВ6 |
4 |
1000 |
10900-27650 |
690 |
295 |
РВ9 |
5,5 |
1000 |
11640-30500 |
760 |
310 |
РВ6к |
11 |
1500 |
16600-36500 |
1600 |
320 |
РВ6 |
15 |
1500 |
16600-42000 |
1600 |
380 |
РВ9 |
18,5 |
1500 |
17700-46370 |
1760 |
395 |

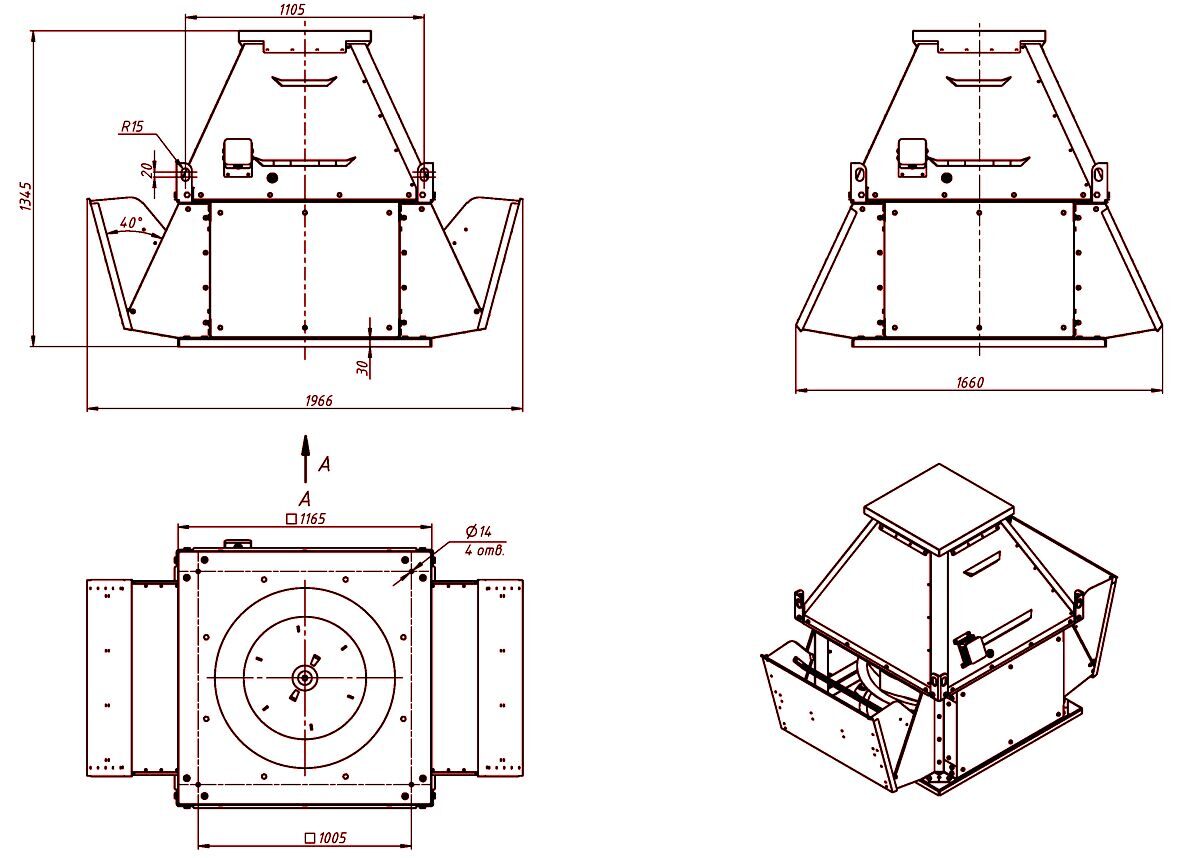

Общие габаритные размеры (мм)
Аэродинамические характеристики вентиляторов ВКРВ-8
