Купить вентиляторы ВР 12-26-4 (№4) у производителя

Вентилятор ВР 12-26-4 (№4)

Цены (прайс-лист)


Вентилятор ВР 12-26-4 (№4)Основные параметры :
  • Высокого давления, одностороннего всасывания
  • №4 - означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
  • Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 12-26-4 (№4))
  • Общего назначения жаропрочные из углеродистой стали (ВР 12-26-4Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 12-26-4К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 12-26-4К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВР 12-26-4В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВР 12-26-4ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 12-26-4ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 12-26-4ВК1Ж2)

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
7,5
3000
2000-3000
4600-4200
ДО-41 х 4
ВР-202 х 6
110
15
3000
2000-4250
4750-4200
ДО-41 х 6
ВР-202 х 6
170



Общие габаритные размеры (мм)

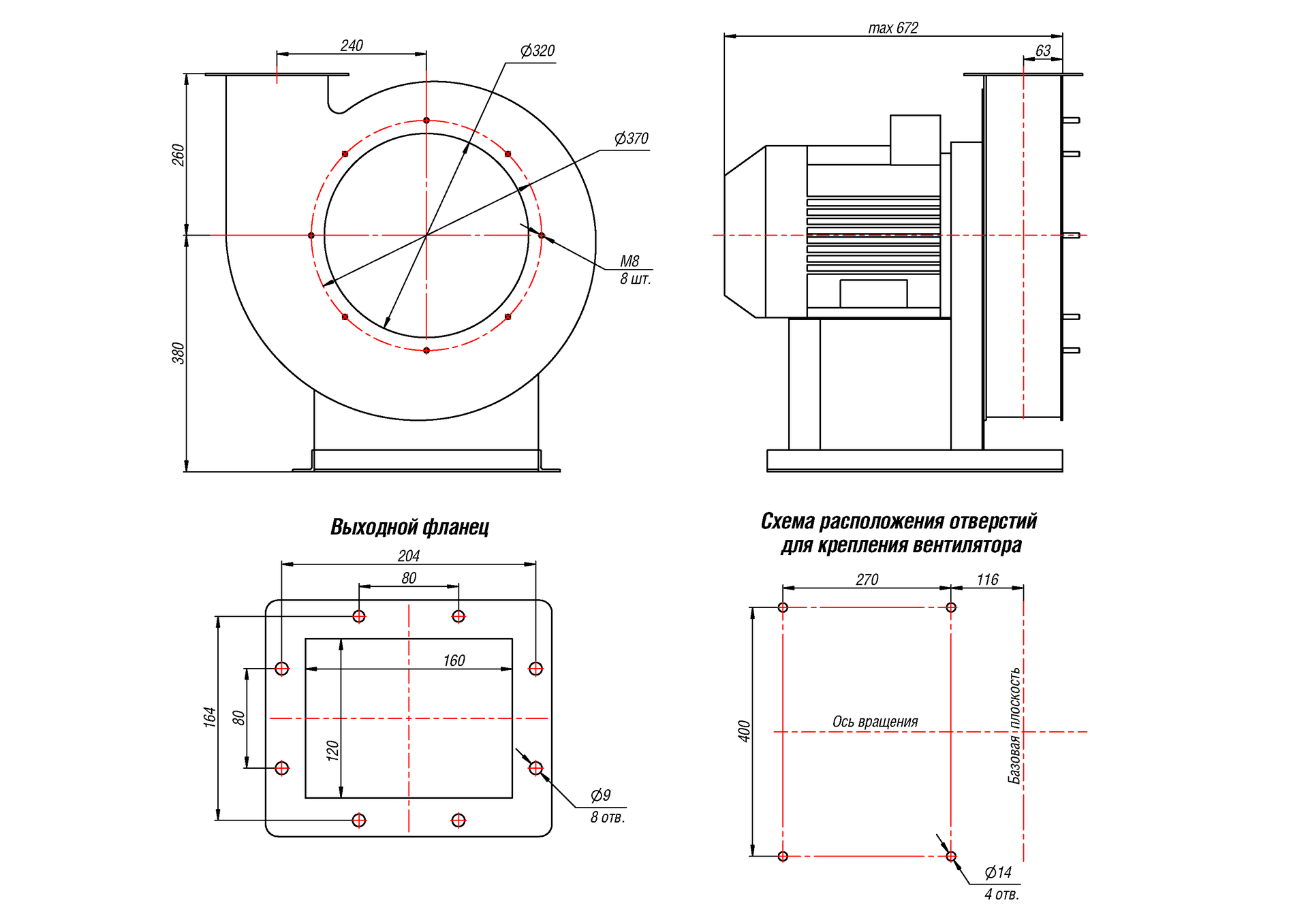

Габаритный чертеж вентиляторов ВР 12-26-4 (№4)
Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 12-26-4 (№4)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
627 272 640 260 569 260 815 435 557 297 735 355
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
720 285 690 310 557 260 652 272 720 435 640 260


Аэродинамические характеристики вентиляторов ВР 12-26-4 (№4)

Аэродинамические характеристики вентиляторов ВР 12-26-4 (№4)

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
3000 97 98 99 104 105 101 98 93 114
