Купить дымососы ДН-19 у производителя

Дымосос ДН-19 (№19)

Цены (прайс-лист)


Дымосос ДН-19 схема 3 (исполнение 3)Основные параметры :
  • Тягодутьевая машина одностороннего всасывания
  • №19 - означает, что диаметр рабочего колеса равен 19 дециметрам (1900 мм)
  • Количество лопаток рабочего колеса - 16 (загнутых назад)
  • Укомплектован осевым направляющим аппаратом
  • Применение : подача чистого воздуха в топливные системы котельных установок или вытяжка продуктов горения из топочных камер печей и котлов, в том числе газомазутных
Конструктивное исполнение :

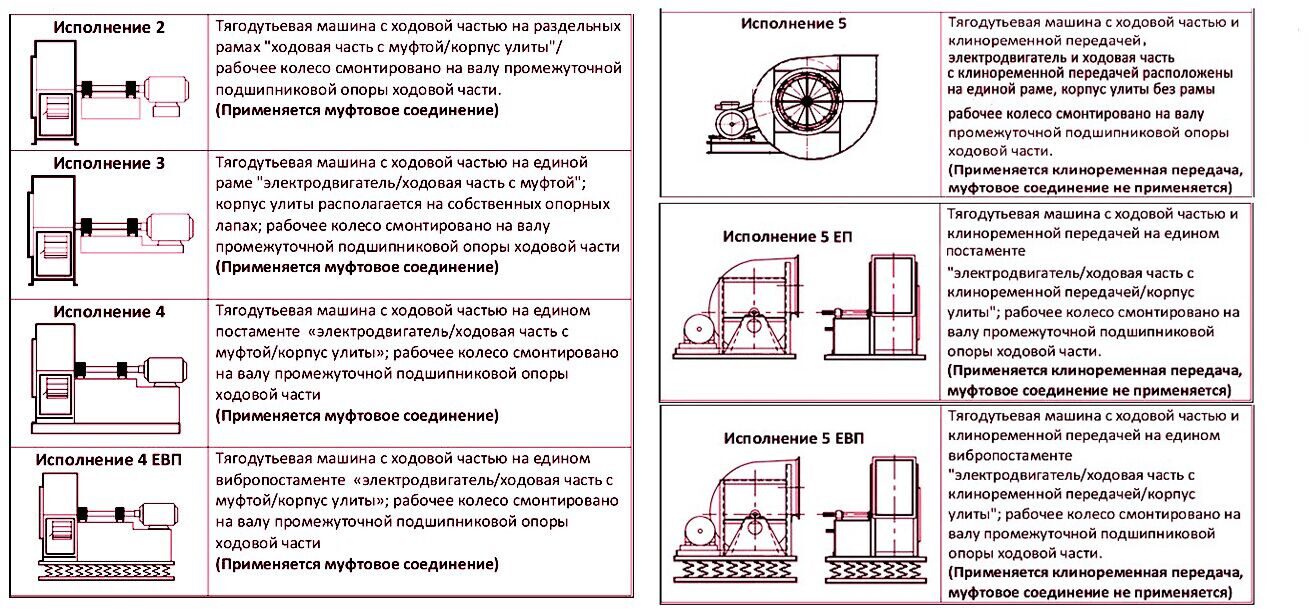

  • Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты (посмотреть схему)
В зависимости от предназначения и условий эксплуатации, подразделяются на :
  • Общего назначения из углеродистой стали (дымосос ДН-19)
  • Коррозионностойкие из нержавеющей стали (дымосос ДН-19К1 или ДН-19НЖ)
Стандартное исполнение (по умолчанию) :
  • общепромышленное исполнение (без элементов взрывозащиты)
  • температурный режим перемещаемых сред не превышает +250°С
  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружающий воздух -30 +40 °С)
  • перемещаемая среда - дымовые газы и невзрывоопасные пылегазовоздушные смеси, запыленностью не более 2 г/м3
    абразивность пыли, содержащейся в перемещаемой среде, и её склонность к налипанию не должны превышать аналогичных показателей золы дымовых газов.
Нестандартное исполнение (по запросу) может включать :
  • температурный режим перемещаемых сред до +300°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения
  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 430, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
В нашей производственной компании вы можете купить дымососы ДН-19 по лучшей цене.

Технические характеристики
Конструктивное
исполнение
(схема)
Комплектация
электродвигателями
Пределы параметров в рабочей зоне
при температуре перемещаемой среды 100°С
Масса,
кг
По мощности
(кВт)
По частоте вращения
(об./мин.)
По производительности
3/час)
По полному давлению
(Па)
 3
45
600
28000-95000
2050-900
4200
110
750
35000-120000
3150-1375
4300
250 1000 45000-162000 5625-2500 4800

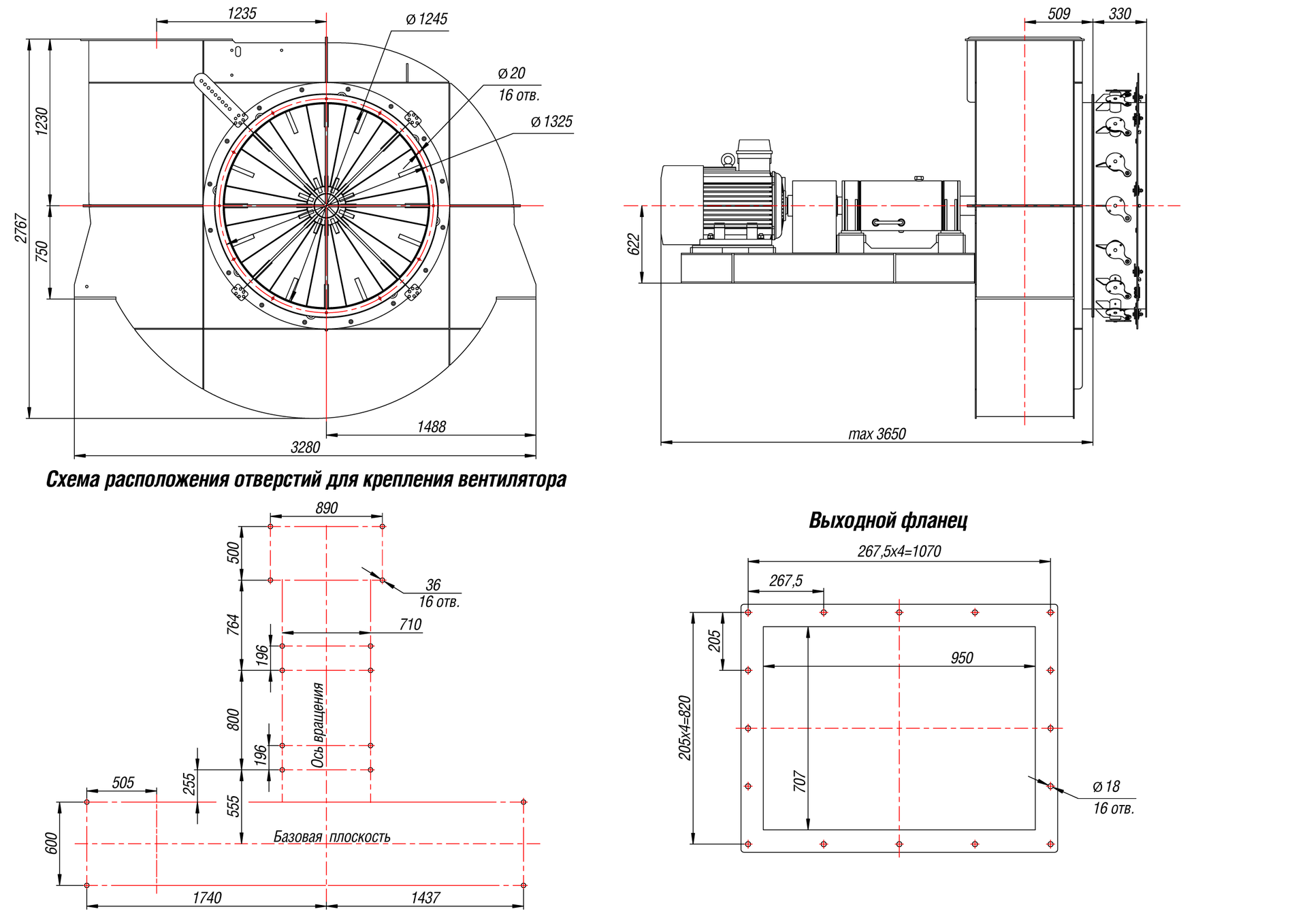

Общие габаритные размеры (мм)

Габаритный чертеж дымососов ДН-19


Варианты углов поворота корпуса (вид со стороны "двигателя")

Варианты углов поворота корпуса дымососов ДН-19

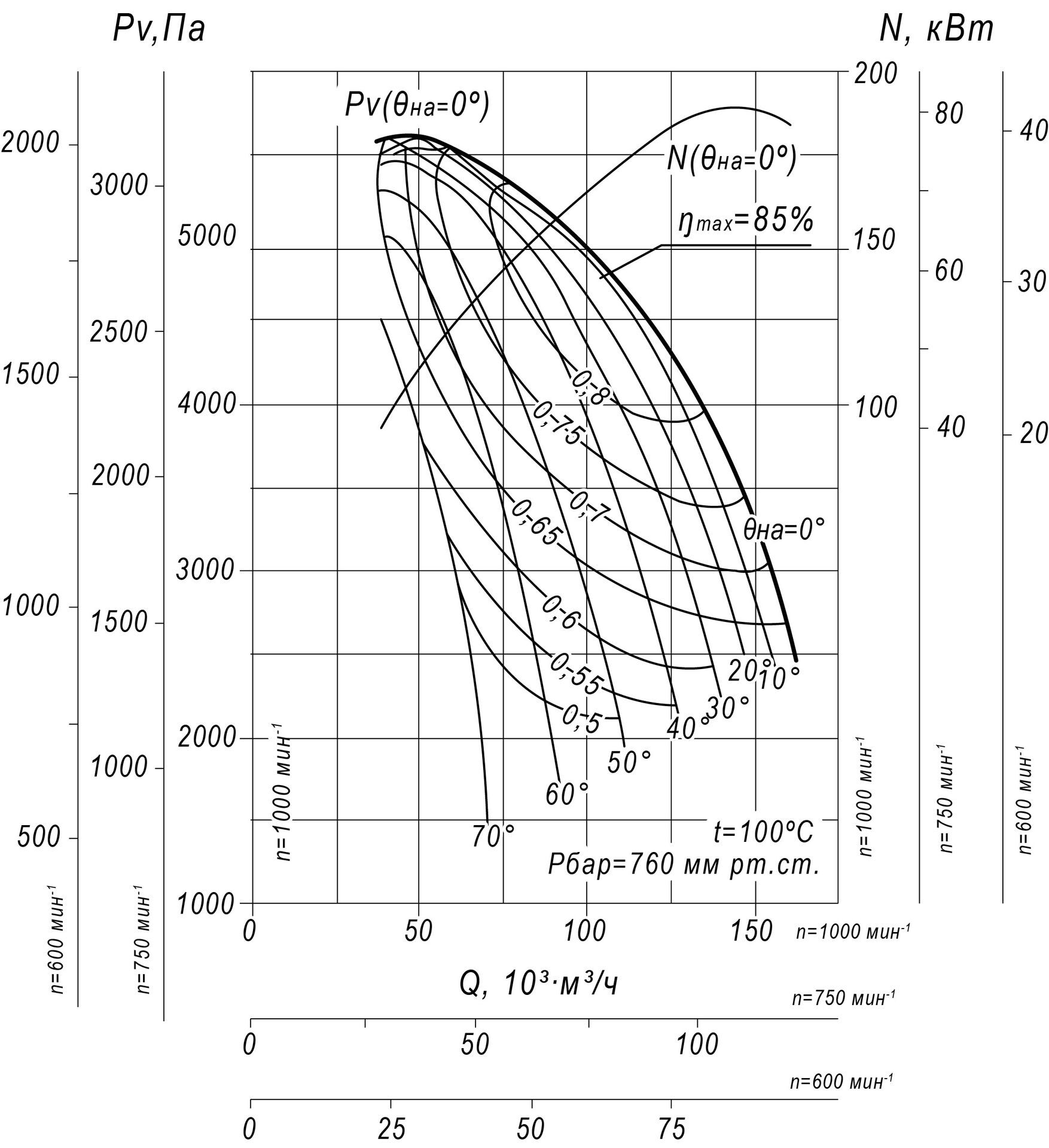

Аэродинамические характеристики дымососов ДН-19 (№19)

Аэродинамические характеристики дымососов ДН-19 (№19)

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
600 93 95 92 90 86 82 78 95
750 98 102 101 98 96 90 83 102
1000 105 110 108 105 103 97 90 109


Варианты установки и крепления дымососов ДН-19 к фундаменту

на единой раме
на раздельной раме
на едином постаменте
на едином постаменте с виброоснованием
3-4
3-5
3-6
3-7

Для правильного подбора дымососов рекомендуем заполнить опросный лист
