Купить стаканы СТМ для установки вентиляторов на наклонной кровле

Монтажные стаканы СТМ к крышным вентиляторам с установкой на наклонную кровлю
СТМ-110, СТМ-112, СТМ-113, СТМ-114, СТМ-210, СТМ-212, СТМ-213, СТМ-214, СТМ-214ДУ

Монтажные стаканы СТМ с уклоном применяются для установки крышных вентиляторов на наклонных кровлях. Изготавливаются из горячеоцинкованной стали или из нержавеющих сталей различных марок, имеют стойкое лакокрасочное покрытие. Во внутренней жесткой сварной конструкции стакана находится клапан и воздуховод, а присоединение к вентилятору осуществляется при помощи фланцев с отверстиями.
Для монтажа вентиляторов крышных осевых подпора воздуха в конструкции стаканов СТМ с уклоном применяется специальный переходник ОСВ.

В качестве опции, по дополнительному запросу, стаканы оснащаются обратными клапанами, перекрывающие потоки воздуха на вытяжку или приток, а также специальными поддонами для сбора конденсата.

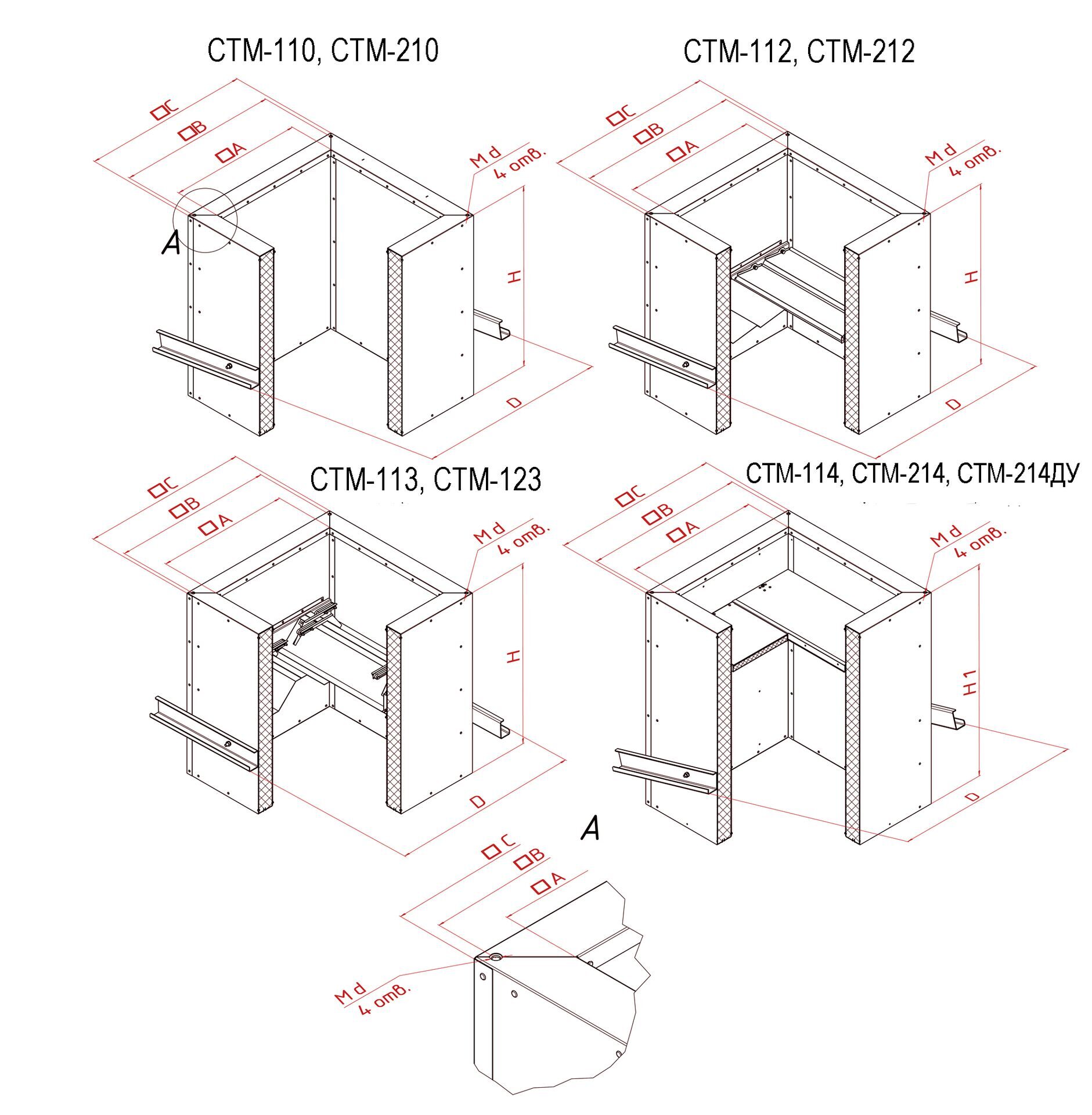

Габаритные размеры и технические характеристики

СТМ-110 - стакан с уклоном, без утепления, без клапана

СТМ-112 - стакан с уклоном, без утепления, с клапаном на вытяжку

СТМ-113 - стакан с уклоном, без утепления, с клапаном на приток

СТМ-114 - стакан с уклоном, без утепления, с электроприводным клапаном (220В)

СТМ-210 - стакан с уклоном, с утеплением, без клапана

СТМ-212 - стакан с уклоном, с утеплением, с клапаном на вытяжку

СТМ-213 - стакан с уклоном, с утеплением, с клапаном на приток

СТМ-214 - стакан с уклоном, с утеплением, с электроприводным клапаном (220В)
СТМ-214ДУ - стакан с уклоном, с утеплением, с электроприводным клапаном дымоудаления (220В)

Типоразмер стакана, соответствующий номеру крышного вентилятора	А, мм	В, мм	С, мм	D, мм	H, мм	H 1, мм	d, мм	Масса, кг *
3,55	355	480	520	685	750	900	10	41
4	400	530	565	730	780	930	10	48
4,5	455	580	615	780	800	950	10	55
5	500	630	665	765	860	1010	10	62
5,6	560	690	725	825	860	1010	10	77
6,3	630	755	790	890	860	1010	10	70
7,1	710	840	875	975	860	1010	10	75
8	880	1005	1050	1180	950	1100	12	107
9	900	1050	1090	1220	970	1120	12	122
10	1090	1220	1260	1390	970	1120	12	130
11,2	1120	1350	1390	1520	970	1120	12	169
12,5	1370	1505	1605	1675	1150	1300	14	173
