Вентиляционные циклоны ЦН относятся к центробежным пылеулавливающим агрегатам, с помощью которых происходит сухая очистка газовоздушных смесей от твердых частиц. Широкое применение циклонов в промышленности обусловлено их способностью очищать воздух не только во внутренних производственных помещениях, но и снижать до минимума выброс загрязняющих веществ в атмосферу.

Циклоны НИИОГАЗ (ЦН) используются:

для очищения аспирационного воздуха в различных отраслях промышленности (металлургия, энергетика, нефтегазовая, химическая и др.)
для сухой очистки газов, выделяемых при сушке, обжиге, агломерации, сжигании топлива и прочих технологических процессах
в помольных и дробильных установках в качестве вспомогательного вентиляционного оборудования

В зависимости от требований по очистке, циклоны ЦН могут применятся самостоятельно или использоваться в качестве агрегатов первой или второй ступеней очистки в сочетании с другими газоочистными агрегатами. Устанавливаются как на всасывающем, так и на нагнетательном участках системы газоходов.
Не применяются в условиях взрывоопасных сред и для улавливания сильно слипающейся пыли.

Циклоны выпускаются моделями ЦН-11, ЦН-15 и имеют следующие конструктивно-технические характеристики :

цифры в маркировке циклонов обозначают установочные углы наклона входных патрубков в градусах (11° и 15°)
имеют правое или левое исполнение по вращению газовоздушного потока
количественное исполнение : одиночное или групповое (2, 4, 6 циклонов)
циклоны одиночного исполнения имеют камеру очищенного газа в виде "улитки", группового исполнения - в виде "улитки" или "сборника"
бункеры циклонов имеют пирамидальную форму
допустимая запыленность газа для слабо слипающейся пыли не более 1000 г/м³, для средне слипающейся - не более 250 г/м³
температура очищаемого газа - не более 400°С
максимально допустимое давление (разрежение) - 500 кгс/м²
коэффициент гидравлического сопротивления для одиночных циклонов - 147, для групповых с улиткой - 175, для групповых со сборником - 182
эффективность очистки от пыли 10 мкм и плотностью 2,72 см³ составляет 80%

Каталог

Сортировать по

Цене (убыванию)

Цене (возрастанию)

Названию от А

Названию от Я

Циклоны ЦН-11

Пылеулавливающие агрегаты для сухой очистки газовоздушных смесей от твердых частиц.

Все параметры

Количество:

Цена по запросу

В наличии

Циклоны ЦН-15

Пылеулавливающие агрегаты для сухой очистки газовоздушных смесей от твердых частиц.

Все параметры

Количество:

Цена по запросу

В наличии

При работе циклонов необходимо обеспечить непрерывную выгрузку пыли. Уровень пыли в бункерах должен быть не выше плоскости, распложенной от крышки бункера на 0,5 диаметра циклона. В обычных условиях оптимальная скорость в цилиндрической части циклона составляет 4 м/с, а в условиях с удалением абразивной пыли принимается норма в 2,5 м/с.

В зависимости от температуры окружающей среды, изготавливаются из углеродистых или низколегированных сталей.

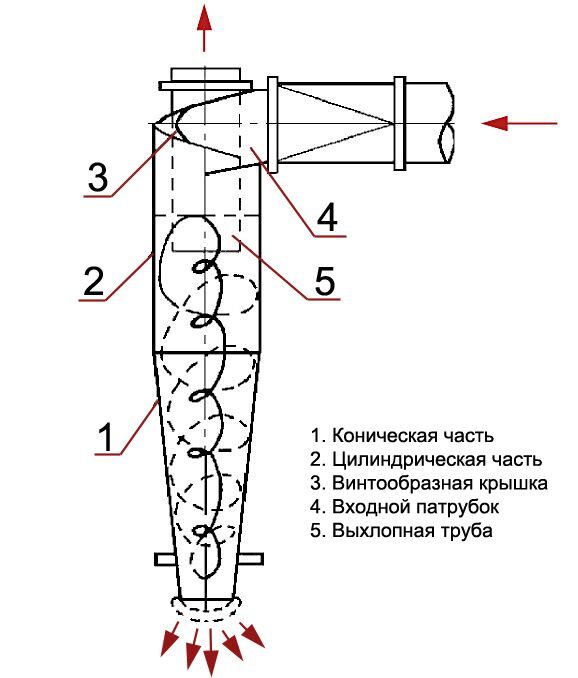

Структурная схема циклонов ЦН
