Купить осевые вентиляторы ВО 13-284-4 (№4) у производителя

Вентилятор ВО 13-284-4 (№4)

Цены (прайс-лист)


ВО 13-284-4 (№4) Основные параметры :
  • Осевой вентилятор низкого давления
  • №4 - означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
  • Количество лопаток рабочего колеса - 4, 6, 8, 10, 12
  • Устанавливаемый угол лопаток рабочего колеса - 15°, 20°, 25°, 30°, 35°, 40°, 45°
  • Аэродинамическое исполнение рабочего колеса - 121 или К06
  • Комплектация спрямляющим (СА) или направляющим (НА) аппаратом
  • Работа на подачу воздуха, вытяжку воздуха или реверс
  • Рама (подставка) в комплекте
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Коррозионностойкие из нержавеющей стали
  • Взрывозащищенные из нержавеющей стали

Конструктивное исполнение по способу перемещения воздуха :

  • исполнение 1 - вытяжка воздуха - при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю
  • исполнение 2 - подача воздуха - при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу
  • исполнение 3 - реверсивное - при котором поток перемещаемого воздуха можно изменять в двух противоположных направлениях

Конструктивное исполнение по способу монтажа :

  • компоновка 1 - вентилятор на раме
  • компоновка 2 - вентилятор без рамы

Расшифровка обозначений на примерах ВО 13-284-4/30-4 (0,55кВт*3000об) и ВО 13-284-12к/35-4 (2,2кВт*3000об) :
ВО 13-284 - серия осевых вентиляторов
4/30 - аэродинамическая схема рабочего колеса 121; 4 лопатки рабочего колеса/угол установки лопаток - 30 градусов
12к/35 - аэродинамическая схема рабочего колеса К06; 12 лопаток рабочего колеса/угол установки лопаток - 35 градусов
4 - номер вентилятора
0,55квт и 2,2квт - мощность установленного электродвигателя (в киловаттах)
3000об - номинальное число оборотов установленного электродвигателя (обороты в минуту)

Технические характеристики
Аэродинамическая схема 121
Обозначение
Мощность
электродвигателя,
кВт
Частота вращения,
об/мин
Производительность,
м3
Полное давление,
Па
Масса,
кг
ВО 13-284-...
4/15°-4
0,12
1500
0,25 - 0,70
52 - 22
30
4/20°-4
0,12
1500
0,36 - 0,82
59 - 33
30
4/25°-4
0,12
1500
0,53 - 0,95
62 - 43
30
4/30°-4
0,12
1500
0,72 - 1,1
65 - 55
30
4/15°-4
0,25
3000
0,51 - 1,4
209 - 90
30
4/20°-4
0,37
3000
0,74 - 1,6
240 - 131
35
4/25°-4
0,55
3000
1,01 - 1,9
250 - 175
35
4/30°-4
0,55
3000
1,40 - 2,1
260 - 220
35
6/15°-4
0,12
1500
0,29 - 0,7
69 - 26
30
6/20°-4
0,12
1500
0,36 - 0,88
75 - 39
30
6/25°-4
0,12
1500
0,52 - 1,0
82 - 51
30
6/30°-4
0,12
1500
0,68 - 1,13
87 - 63
30
6/15°-4
0,37
3000
0,58 - 1,47
280 - 105
35
6/20°-4
0,55
3000
0,72 - 1,77
308 - 155
35
6/25°-4
0,75
3000
1,1 - 2,1
345 - 213
40
6/30°-4
1,1
3000
1,4 - 2,3
365 - 264
40
8/20°-4
0,25
1500
0,41 - 0,92
85 - 41
35
8/25°-4
0,25
1500
0,49 - 1,1
97 - 56
35
8/30°-4
0,25
1500
0,72 - 1,2
100 - 68
35
8/20°-4
0,55
3000
0,82 - 1,8
350 - 167
35
8/25°-4
1,1
3000
1,0 - 2,2
410 - 235
40
8/30°-4
1,1
3000
1,42 - 2,4
420 - 282
40
10/20°-4
0,25
1500
0,42 - 0,94
95 - 44
35
10/25°-4
0,25
1500
0,51 - 1,1
110 - 61
35
10/30°-4
0,25
1500
0,73 - 1,2
110 - 71
35
10/20°-4
0,55
3000
0,83 - 1,9
380 - 177
35
10/25°-4
1,1
3000
1,0 - 2,3
465 - 254
40
10/30°-4
1,1
3000
1,5 - 2,4
467 - 297
40



Аэродинамическая схема К06
Обозначение
Мощность
электродвигателя,
кВт
Частота вращения,
об/мин
Производительность,
м3
Полное давление,
Па
Масса,
кг
ВО 13-284-...
12к/25°- 4
0,12
1500
0,47-0,78
150-60
30
12к/30°- 4
0,18
1500
0,58-0,94
160-80
30
12к/35°- 4
0,25
1500
0,69-1,0
175-110
35
12к/40°- 4
0,25
1500
0,75-1,17
185-130
35
12к/45°- 4
0,37
1500
0,90-1,29
195-160
35
12к/25°- 4
1,1
3000
0,95 - 1,60
620-245
40
12к/30°- 4
1,5
3000
1,18-1,92
660-330
45
12к/35°- 4
2,2
3000
1,4-2,14
735-455
45
12к/40°- 4
2,2
3000
1,5-2,4
770-540
45
12к/45°- 4
3
3000
1,9-2,7
850-680
55


Габаритные размеры
Чертеж вентиляторов ВО 13-284-4 (№4)
h эл., мм D, мм D1, мм D2, мм H, мм H1, мм H2, мм I, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм n, мм
56-90 400 440 458 255 484 527 30 285 366 225 260 10,5 15 16

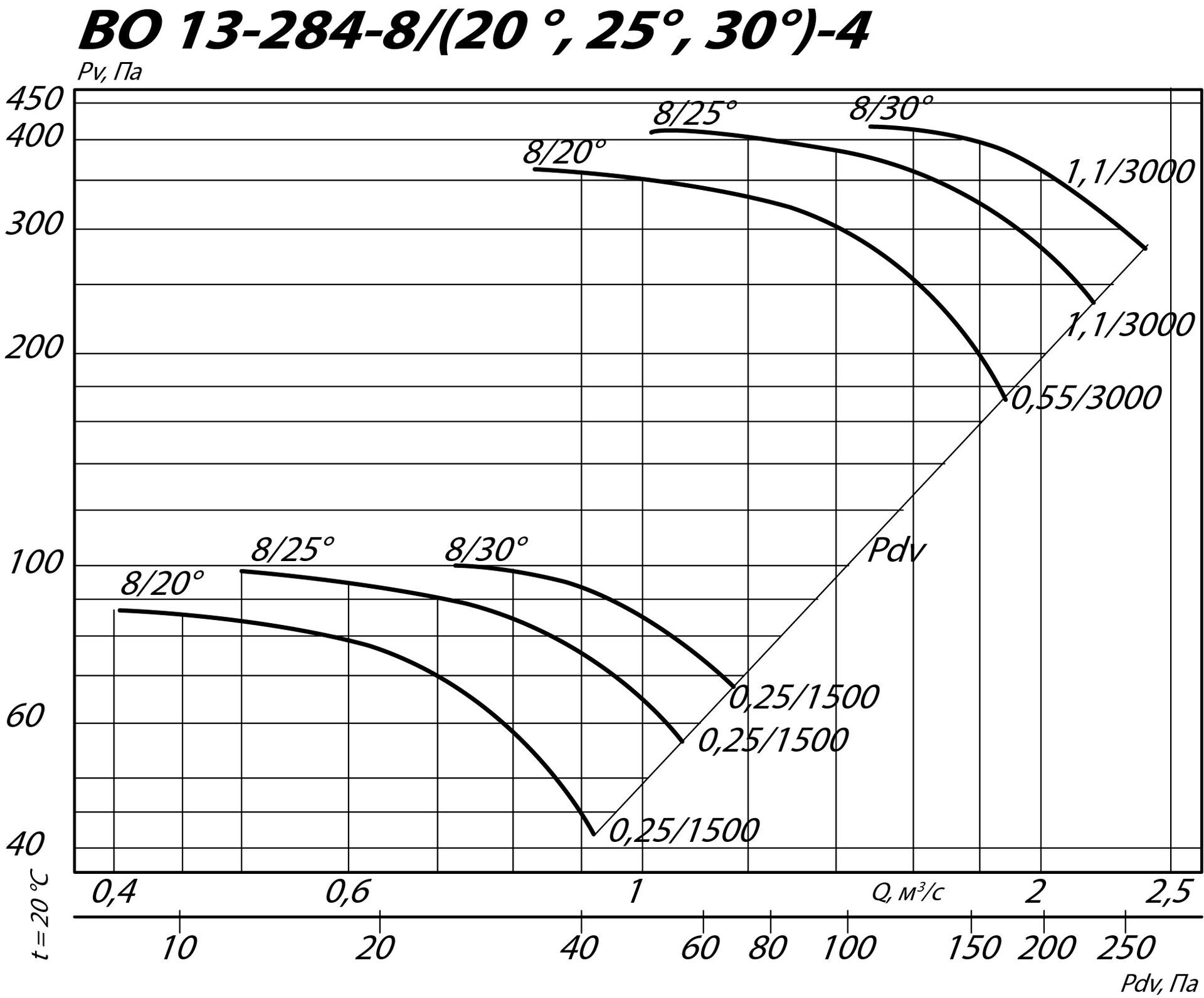

Аэродинамические характеристики (нажмите на график для увеличения)

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
1500 70 67 72 71 68 62 54 75
3000 86 97 96 92 86 78 70 97
