Купить трубчатые шумоглушители ГТПИ

Шумоглушитель ГТПИ

ГТПИ Трубчатые прямоугольные шумоглушители ГТПИ обеспечивают подавления аэродинамического шума, возникающего в прямоугольных каналах при перемещении газовоздушных сред. Шумоглушители имеют конструкцию из двух прямоугольных корпусов, помещенных один в другой и с изолированной одной стороной. Между корпусами размещен специальный звукопоглощающий материал, а внутренняя часть перфорирована. Монтаж шумоглушителей ГТПи осуществляется непосредственно в прямоугольный воздуховод при помощи фланцев.
Необходимая длина шумоглушителя определяется в зависимости от требуемого снижения уровней шума в октавных полосах, указанных в таблицах ниже.

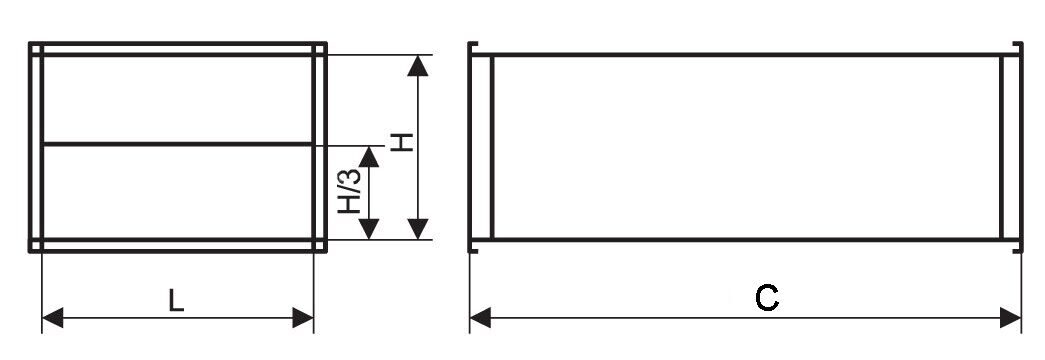

Габаритные размеры

чертеж шумоглушителя гтпи

Тип
L, мм
H, мм
C, мм
Тип
L, мм
H, мм
C, мм
ГТПи 30-15/90
300
150
900
ГТПи 30-15/60
300
150
600
ГТПи 40-20/90
400
200
ГТПи 40-20/60
400
200
ГТПи 50-25/90
500
250
ГТПи 50-25/60
500
250
ГТПи 50-30/90
500
300
ГТПи 50-30/60
500
300
ГТПи 60-30/90
600
300
ГТПи 60-30/60
600
300
ГТПи 60-35/90
600
350
ГТПи 60-35/60
600
350
ГТПи 70-40/90
700
400
ГТПи 70-40/60
700
400
ГТПи 80-50/90
800
500
ГТПи 80-50/60
800
500
  ГТПи 100-50/90
1 000
500
 ГТПи 100-50/60
1 000
500

Возможно изготовление шумоглушителей нестандартных размеров, но в пределах минимального (300х150 мм) и максимального (1000х500 мм) размеров (LхH), при длине 900/600 мм.

Таблица значений снижения звуковой мощности шумоглушителей ГТПи, в зависимости от длины

Тип
 Расчетная длина, мм
Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного сечения
в октавных полосах со среднегеометрическими частотами, Гц
63
125
250
500
1000
2000
4000
8000
 ГТПи 30-15
600
1
4
9
11
15
15
11
11
900
2
7
15
18
25
25
19
19
ГТПи 40-20
600
1
3
5
9
14
10
7
6
900
1
5
9
15
23
16
12
10
ГТПи 50-25
600
2
6
6
15
15
12
9
7
900
3
10
15
25
25
20
15
12
 ГТПи 50-30
600
1,5
5
9
12
19
10
8
7
900
2
8
15
20
31
17
14
11
 ГТПи 60-30
600
1,5
5
9
12
19
10
8
7
900
2
8
15
20
31
17
14
11
 ГТПи 60-35
600
1
4
8
10
11
8
6
5
900
2
7
13
17
18
13
10
8
 ГТПи 70-40
600
1
4
7
8
8
6
5
4
900
2
7
11
14
14
10
8
6
 ГТПи 80-50
600
1
4
5
6
7
5
4
2
900
1,5
6
8
10
11
8
6
3
 ГТПи 100-50
600
1
4
5
6
7
5
4
2
900
1,5
6
8
10
11
8
6
3


Купить

Товары группы :  Шумоглушители ГТК, Шумоглушители ГТП, Шумоглушители ГП
