Основные параметры :
Низкого давления, одностороннего всасывания
№2,5 - означает, что диаметр рабочего колеса равен 2,5 дециметрам (250 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)
Варианты по диаметрам колеса : Д=0,9Дн; Д=0,95Дн; Д=Дн; Д=1,05Дн; Д=1,1Дн

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из углеродистой стали (вентилятор ВЦ 4-75-2,5 (№2,5))
Общего назначения жаропрочные из углеродистой стали (ВЦ 4-75-2,5Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 4-75-2,5К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 4-75-2,5К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 4-75-2,5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 4-75-2,5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 4-75-2,5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 4-75-2,5ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВЦ 4-75-2,5ВК3)

Технические характеристики вентиляторов ВЦ 4-75-2,5 (№2,5)

Относительный диаметр колеса	Электродвигатель			Параметры в рабочей зоне		Масса*, кг	Виброизоляторы
Относительный диаметр колеса	Частота вращения, об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса*, кг	Марка	Количество в комплекте
0,9	1450	0,12	56А4	0,37 – 0,88	137 – 55	22	ДО-38	4
0,9	2900	0,37	63А2	0,75 – 1,77	540 – 230	22
0,95	1450	0,12	56А4	0,53 – 0,91	160 – 82	22
0,95	2900	0,55	63А2	1,05 – 1,82	640 – 330	22
1	1450	0,12	56А4	0,48 – 0,98	193 – 96	23
1	2900	0,55	63А2	0,96 – 1,97	740 – 380	25
1,05	1450	0,12	56А4	0,52 – 1,1	230 – 103	23
1,05	2900	0,75	71А2	1,02 – 2,25	900 – 425	27
1,1	1450	0,12	56А4	0,56 – 1,12	260 – 121	24
1,1	2900	0,75	71А2	1,1 – 2,25	1020 – 480	27

*При изменении типа двигателя масса может меняться

Общие габаритные размеры (мм)

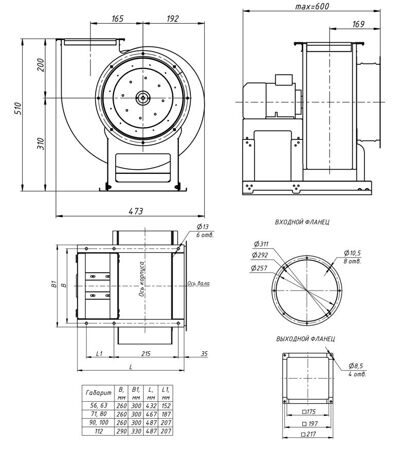

Габаритный чертеж вентиляторов ВЦ 4-75-2,5

А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
162	257	292	175	175	---	---	197	197	320	521	165	265	32	---	---

L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	220	---	---	10,5	8	12	---	---	198	8	4	---	---	4

Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")

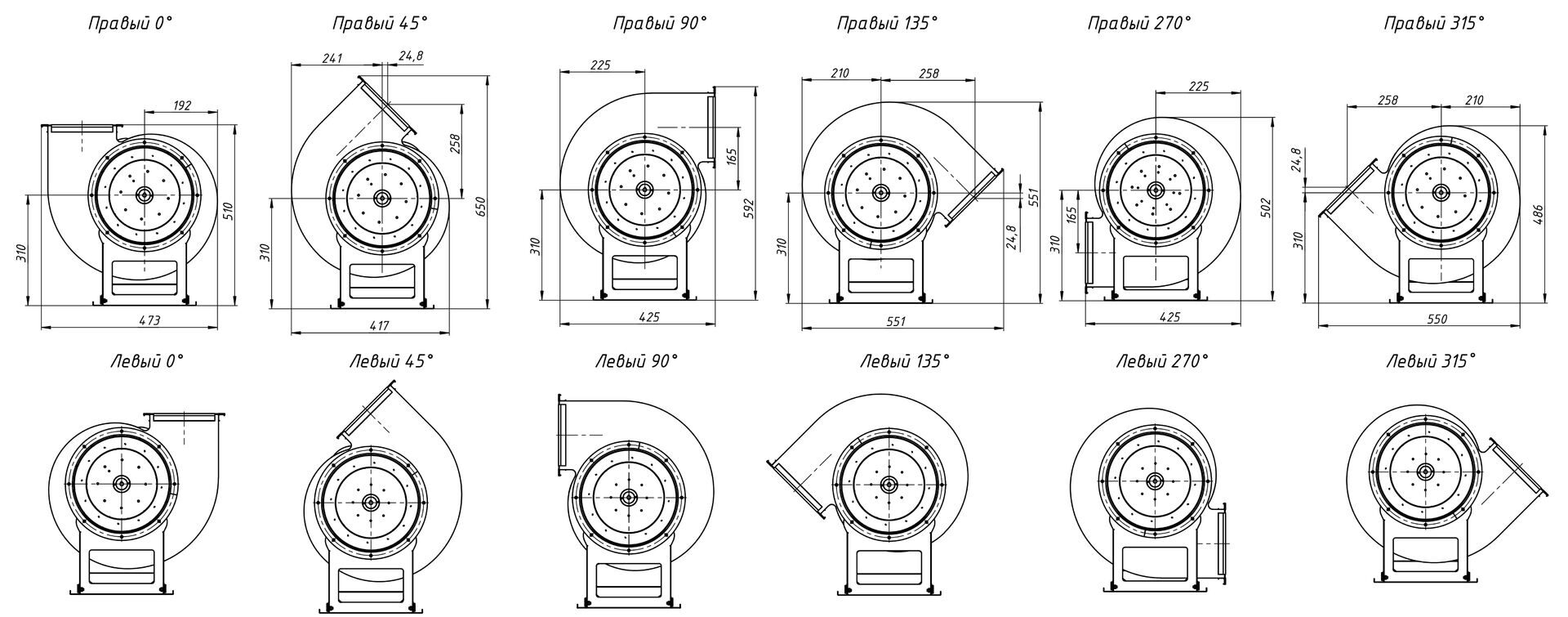

Варианты углов поворота корпуса вентиляторов ВЦ 4-75-2,5

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
458	189	518	198	410	174	650	330	419	221	590	270

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
535	205	556	236	419	198	510	190	536	331	495	175

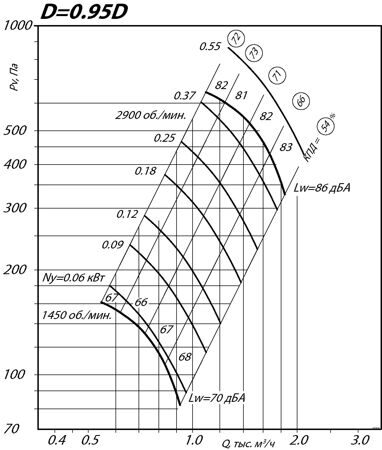

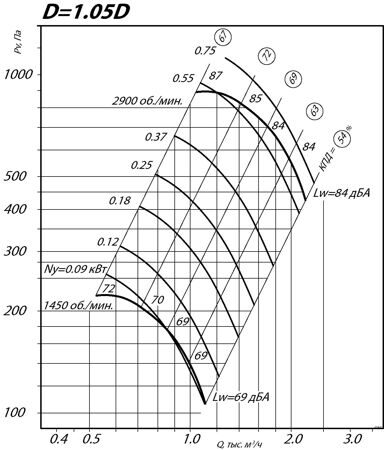

Аэродинамические характеристики вентиляторов ВЦ 4-75-2.5 (№2.5)

Акустические характеристики

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	58	61	69	62	60	58	50	41	67
3000	72	73	76	84	77	75	73	65	84
