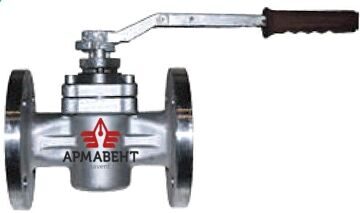

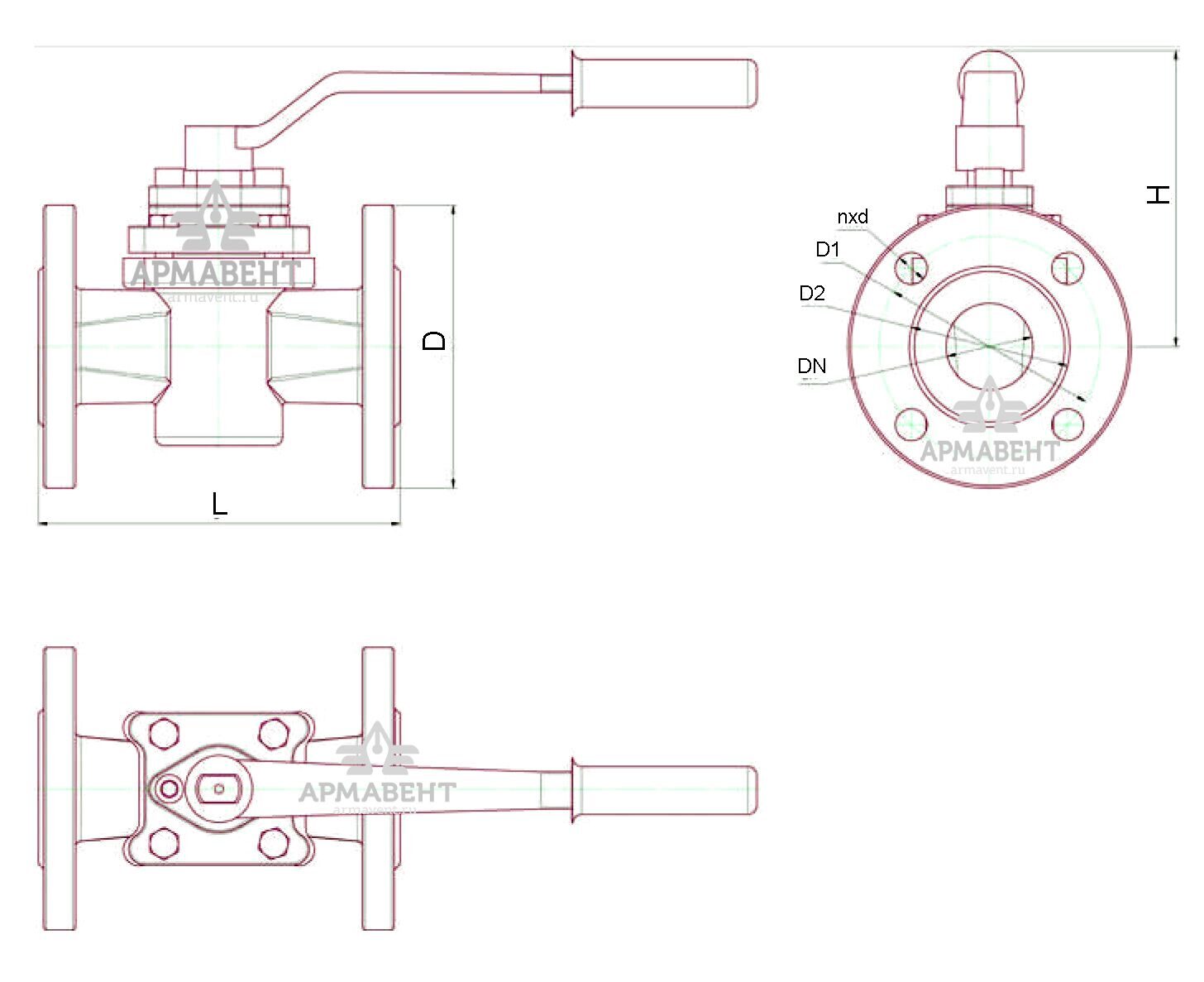

DN=Ду
|
L
|
D
|
D1
|
D2
|
nхd
|
H
|
Масса, кг
|
||||||||||||||||||||||||||||||||||||||||||
15
|
130
|
95
|
65
|
45
|
4х14
|
80
|
1,6
|
||||||||||||||||||||||||||||||||||||||||||
20
|
130
|
105
|
75
|
55
|
4х14
|
90
|
2,5
|
||||||||||||||||||||||||||||||||||||||||||
25
|
140
|
115
|
85
|
65
|
4х14
|
100
|
3,5
|
||||||||||||||||||||||||||||||||||||||||||
32
|
165
|
135
|
100
|
78
|
4х18
|
110
|
5
|
||||||||||||||||||||||||||||||||||||||||||
40
|
165
|
145
|
110
|
85
|
4х18
|
120
|
6
|
||||||||||||||||||||||||||||||||||||||||||
50
|
205
|
160
|
125
|
100
|
4х18
|
135
|
9
|
||||||||||||||||||||||||||||||||||||||||||
65
|
220
|
180
|
145
|
120
|
4х18
|
145
|
12
|
||||||||||||||||||||||||||||||||||||||||||
80
|
240
|
195
|
160
|
135
|
4х18
|
180
|
16
|
||||||||||||||||||||||||||||||||||||||||||
100
|
305
|
215
|
180
|
155
|
8х18
|
195
|
19
|
||||||||||||||||||||||||||||||||||||||||||
125
|
355
|
245
|
210
|
185
|
8х18
|
210
|
23
|
||||||||||||||||||||||||||||||||||||||||||
150
|
395
|
280
|
240
|
210
|
8х23
|
450
|
48
|
||||||||||||||||||||||||||||||||||||||||||
200
|
460
|
335
|
295
|
265
|
12х23
|
490
|
65
|
DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Nm | 40 | 50 | 70 | 80 | 100 | 150 | 190 | 270 | 350 | 500 | 600 | 900 |
DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Kvs, м3/ч | 8 | 8 | 30 | 30 | 63 | 125 | 125 | 220 | 400 | 600 | 800 | 1200 |
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
ХХХ
|
ХХХ
|
ХХ
|
ХХ
|
ХХ
|
ХХХ
|
Х
|
ХХ
|
1
|
Тип крана
|
КФК
|
2
|
Диаметр прохода, мм
|
015-200
|
3
|
Давление, кгс/см2
|
10, 16
|
4
|

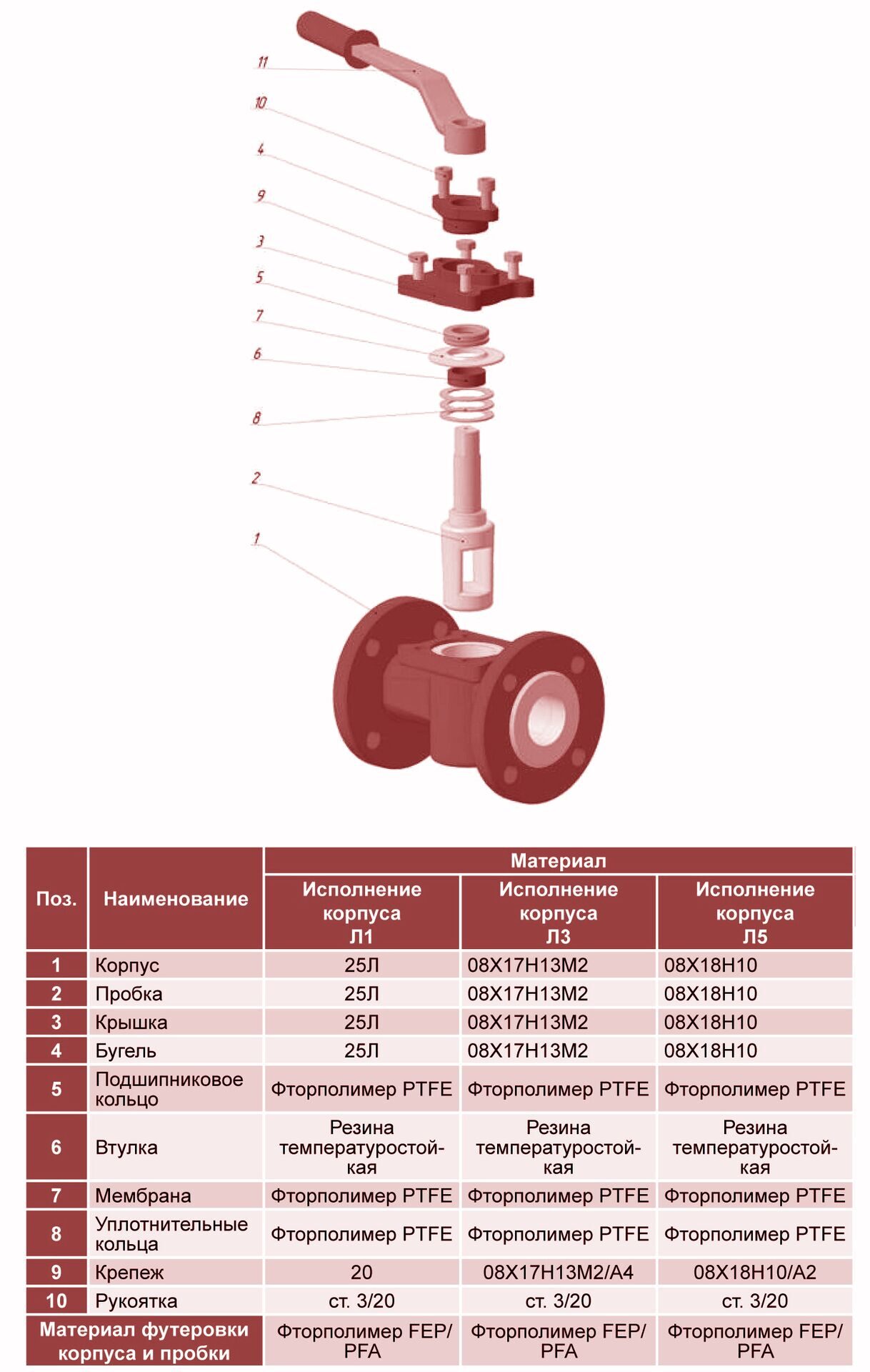

Материал корпуса
|
Л1 - сталь 25Л
|
Л3 - сталь 08Х17Н13М2
|
||
Л5 - сталь 08Х18Н10
|
||
5
|
Материал проточной части
|
01 - FEP (фторопласт Ф-4МБ)
|
02 - PFA (фторопласт Ф-50)
|
||
6
|
Строительная длина L, мм
|
130-460
|
7
|
Исполнение уплотнительной поверхности
фланцев (ГОСТ 33259-2015) |
В - стандартное
(остальные по согласованию) |
8
|
Управление краном
|
00 - без ручки или площадка под привод
|
01 - ручка
|
||
02 - ручной редуктор
|
||
03 - пневмопривод
|
||
04 - электропривод
|
Пример обозначения при заказе: КФК 032.16.Л1.01.165.В.01
Кран Футерованный Конусный,
032 - диаметр условный - Ду32,
16 - давление условное - Ру16,
Л1 - материал корпуса - сталь 25Л,
01 - материал проточной части - фторопласт FEP (Ф-4МБ),
165 - строительная длина 165 мм,
В - фланцы уплотнение В,
01 - управление - ручка
