Купить вентиляторы ВР 140-15-6,3 (№6,3) у производителя

Вентилятор ВР 140-15-6,3 (№6,3)

Цены (прайс-лист)


Вентилятор ВР 140-15-6,3 (№6,3) схема 1 (исполнение 1) Вентилятор ВР 140-15-6,3 (№6,3) схема 5 (исполнение 5)
Основные параметры :
  • Высокого давления, одностороннего всасывания
  • №6,3 - означает, что диаметр рабочего колеса равен 6,3 дециметрам (630 мм)
  • Количество лопаток рабочего колеса - 12 (загнутых назад)
Конструктивное исполнение :

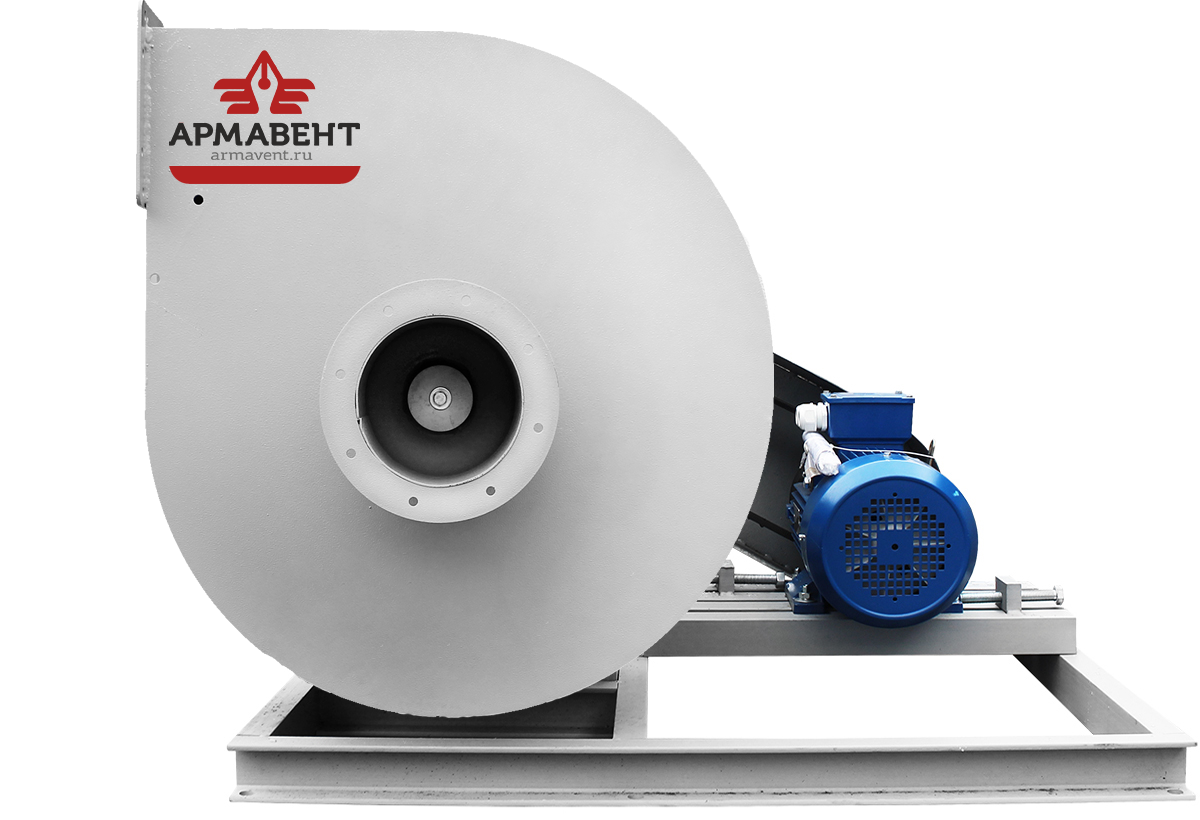

  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева, посмотреть схему)
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа, посмотреть схему)
  • Исполнение 3 (схема 3) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с электродвигателем через промежуточную подшипниковую опору. (посмотреть схему)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 140-15-6,3 (№6,3))
  • Общего назначения жаропрочные из углеродистой стали (ВР 140-15-6,3Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 140-15-6,3К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-6,3К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВР 140-15-6,3В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВР 140-15-6,3ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 140-15-6,3ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-6,3ВК1Ж2)

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Схема 1 (исполнение 1)
1,1
1500
576-1476
1850-1300
ДО-41 х 4
ВР-203 х 6
96
7,5
3000
1152-3060
8200-5500
ДО-41 х 4
ВР-203 х 8
125
Схема 3 (исполнение 3)
1,1 1500 576-1476 1850-1300 ДО-41 х 4
ВР-203 х 6
145
7,5 3000 1152-3060 8200-5500 ДО-41 х 4
ВР-203 х 8
170
Схема 5 (исполнение 5)
3,0
2000*
828-2160
3950-2650
ДО-42 х 6
ВР-203 х 8
170
5,5
2500*
1008-2664
6350-4100
ДО-42 х 6
ВР-203 х 10
185
* - частота вращения на рабочем колесе через ременную передачу

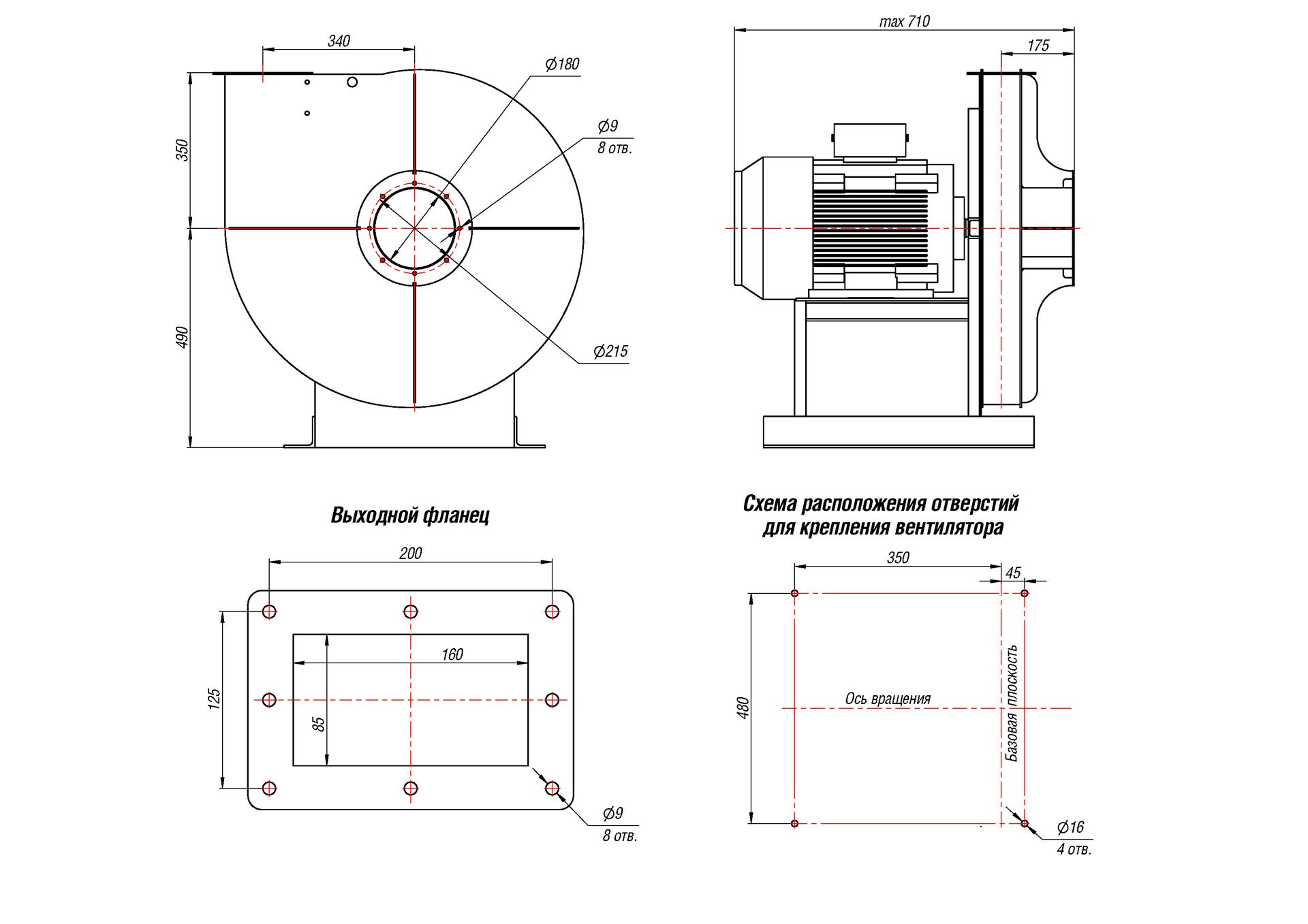

Общие габаритные размеры схема 1 (мм)
Чертеж вентиляторов ВР 140-15-6,3 (№6,3) схема 1 (исполнение 1)

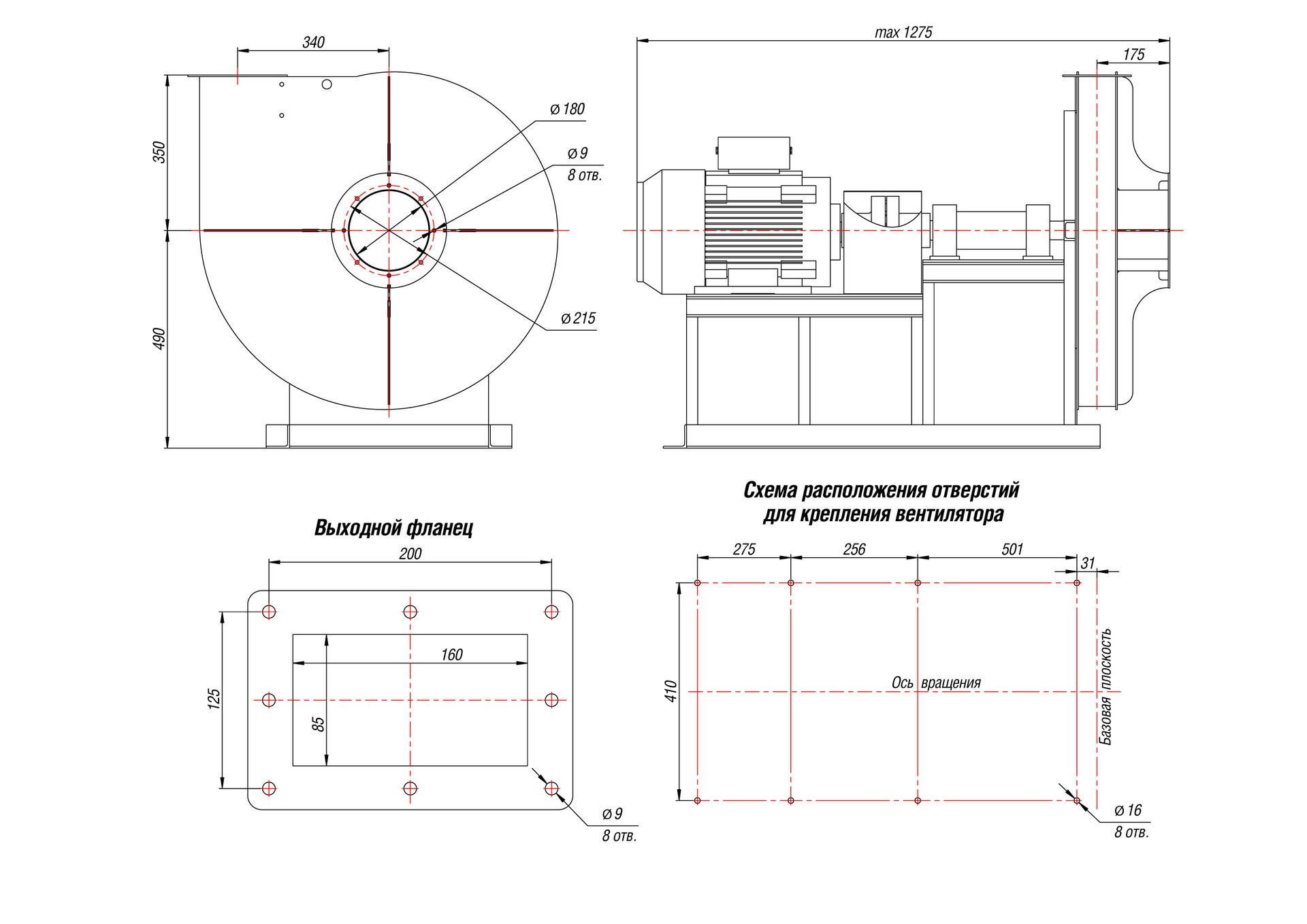

Общие габаритные размеры схема 3 (мм)

Чертеж вентиляторов ВР 140-15-6,3 (№6,3) схема 3 (исполнение 3)
Варианты углов поворота корпуса и зависящие от них габариты (схема 1 и схема 3, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 140-15-6,3 (№6,3) схемы 1 и 3 (исполнения 1 и 3)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
828 373 840 350 773 359 1059 569 751 401 945 455
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
956 387 905 415 751 350 863 373 956 569 849 359

Общие габаритные размеры схема 5 (мм)
Чертеж вентиляторов ВР 140-15-6,3 (№6,3) схема 5 (исполнение 5)
Стандартные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны "улитки")

Стандартные варианты углов поворота корпуса вентиляторов ВР 140-15-6,3 (№6,3) схема 5 (исполнение 5)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1181 455 840 350 1140 415 1059 569 1126 401 945 455
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1075 350 862 372 1294 569 849 359

Специальные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны "улитки")

Специальные варианты углов поворота корпуса вентиляторов ВР 140-15-6,3 (№6,3) схема 5 (исполнение 5)

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1098 373 840 350 1084 359 1059 569 1075 350 945 455
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1294 569 905 415 --- --- --- --- --- --- --- ---

Аэродинамические характеристики вентиляторов ВР 140-15-6,3 (№6,3) схема 1 и схема 3 (исполнение 1 и 3)
Аэродинамические характеристики вентиляторов ВР 140-15-6,3 (№6,3) схема 1 и схема 3 (исполнение 1 и 3)

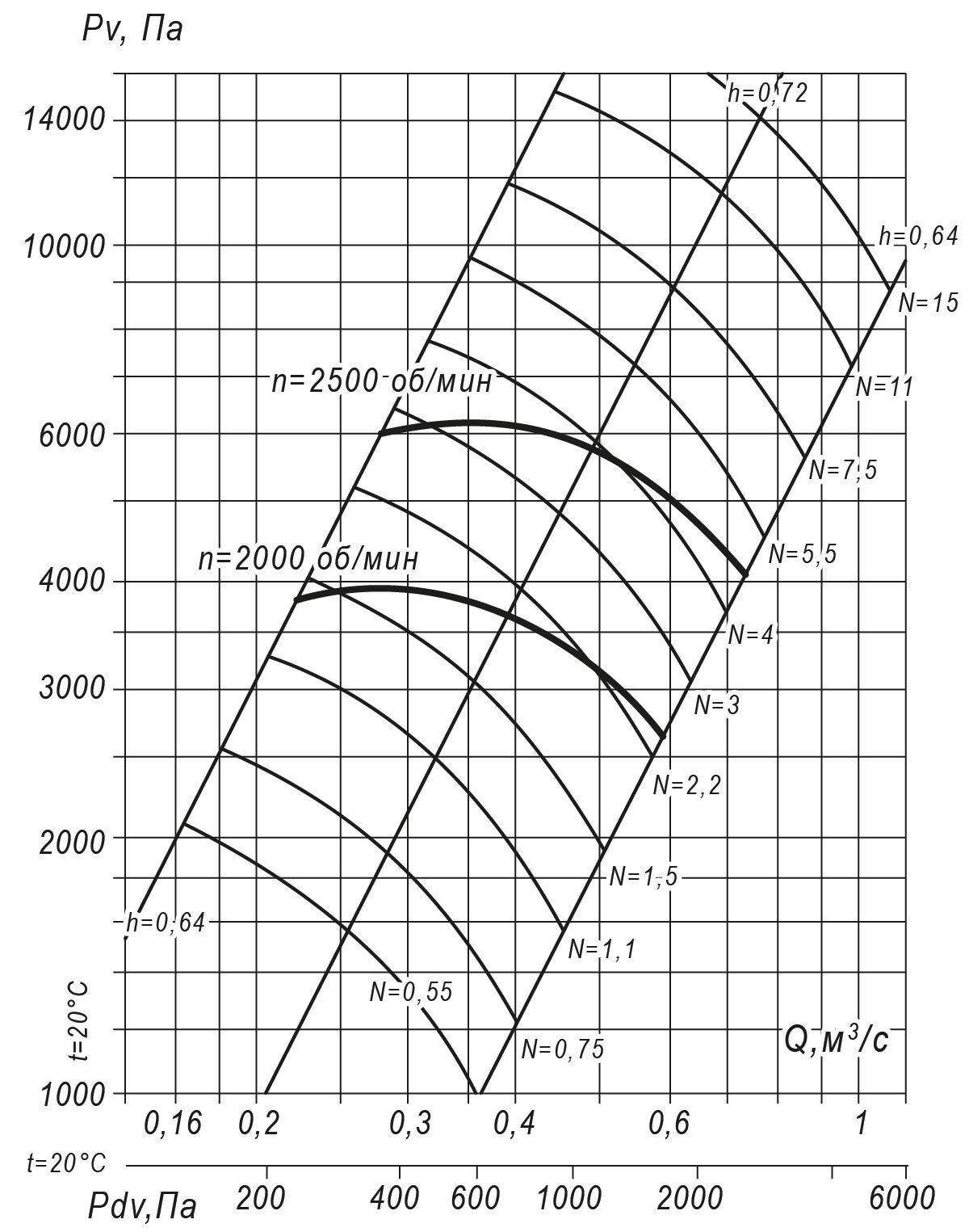

Аэродинамические характеристики вентиляторов ВР 140-15-6,3 (№6,3) схема 5 (исполнение 5)
Аэродинамические характеристики вентиляторов ВР 140-15-6,3 (№6,3) схема 5 (исполнение 5)

Акустические характеристики схема 1 и схема 3
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1500 78 85 84 85 84 83 81 77 92
3000 95 102 101 102 101 100 98 94 109

Акустические характеристики схема 5
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
2500 91 98 97 98 97 96 94 90 105

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
