Купить дымососы ВДН-21 у производителя

Дымосос ВДН-21 (№21)

Цены (прайс-лист)


Дымосос ВДН-21 схема 3 (исполнение 3)Основные параметры :
  • Тягодутьевая машина одностороннего всасывания
  • №21 - означает, что диаметр рабочего колеса равен 21 дециметрам (2100 мм)
  • Количество лопаток рабочего колеса - 16 (загнутых назад)
  • Укомплектован осевым направляющим аппаратом
  • Применение : подача чистого воздуха в топливные системы котельных установок или вытяжка продуктов горения из топочных камер печей и котлов, в том числе газомазутных
Конструктивное исполнение :
  • Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты (посмотреть схему)
В зависимости от предназначения и условий эксплуатации, подразделяются на :
  • Общего назначения из углеродистой стали (дымосос ВДН-21)
  • Коррозионностойкие из нержавеющей стали (дымосос ВДН-21К1 или ВДН-21НЖ)
Стандартное исполнение (по умолчанию) :
  • общепромышленное исполнение (без элементов взрывозащиты)
  • температурный режим перемещаемых сред не превышает +200°С
  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружающий воздух -30 +40 °С)
Нестандартное исполнение (по запросу) может включать :
  • температурный режим перемещаемых сред до +400°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения
  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 430, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
В нашей производственной компании вы можете купить дымососы ВДН-21 по лучшей цене.

Технические характеристики
Конструктивное
исполнение
(схема)
Комплектация
электродвигателями
Пределы параметров в рабочей зоне
при температуре перемещаемой среды 30°С
Масса,
кг
По мощности
(кВт)
По частоте вращения
(об./мин.)
По производительности
3/час)
По полному давлению
(Па)
 3
200
750
49000-160000
4800-2200
5600
500
1000
62000-210000
8450-4000


Общие габаритные размеры (мм)

Габаритный чертеж дымососов ВДН-21


Варианты углов поворота корпуса (вид со стороны "двигателя")

Варианты углов поворота корпуса дымососов ВДН-21

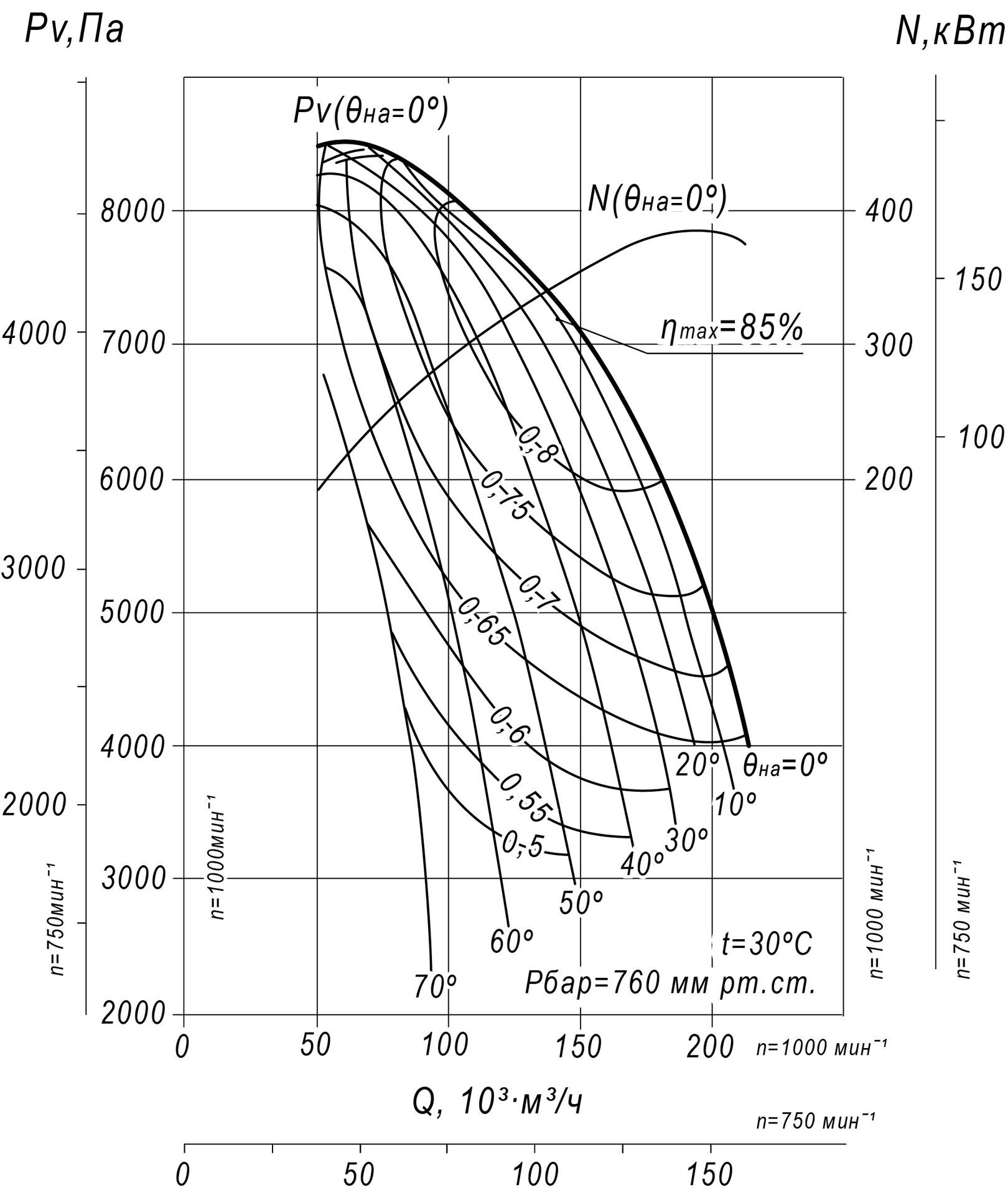

Аэродинамические характеристики дымососов ВДН-21 (№21)

Аэродинамические характеристики дымососов ВДН-21 (№21)

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
750 103 107 106 103 100 95 89 107
1000 112 116 113 110 107 102 95 114

Варианты установки и крепления дымососов ВДН-21 к фундаменту

на единой раме
на раздельной раме
на едином постаменте
на едином постаменте с виброоснованием
3-4
3-5
3-6
3-7

Для правильного подбора дымососов рекомендуем заполнить опросный лист
