Купить вентиляторы ВР 132-30-12,5 (№12,5) у производителя

Вентилятор ВР 132-30-12,5 (№12,5)

Цены (прайс-лист)


Вентилятор ВР 132-30-12,5 (№12,5) схема 1 (исполнение 1)Вентилятор ВР 132-30-12,5 (№12,5) схема 5 (исполнение 5)
Основные параметры :
  • Высокого давления, одностороннего всасывания
  • №12,5 - означает, что диаметр рабочего колеса равен 12,5 дециметрам (1250 мм)
  • Количество лопаток рабочего колеса - 16 (загнутых назад)

Конструктивное исполнение :

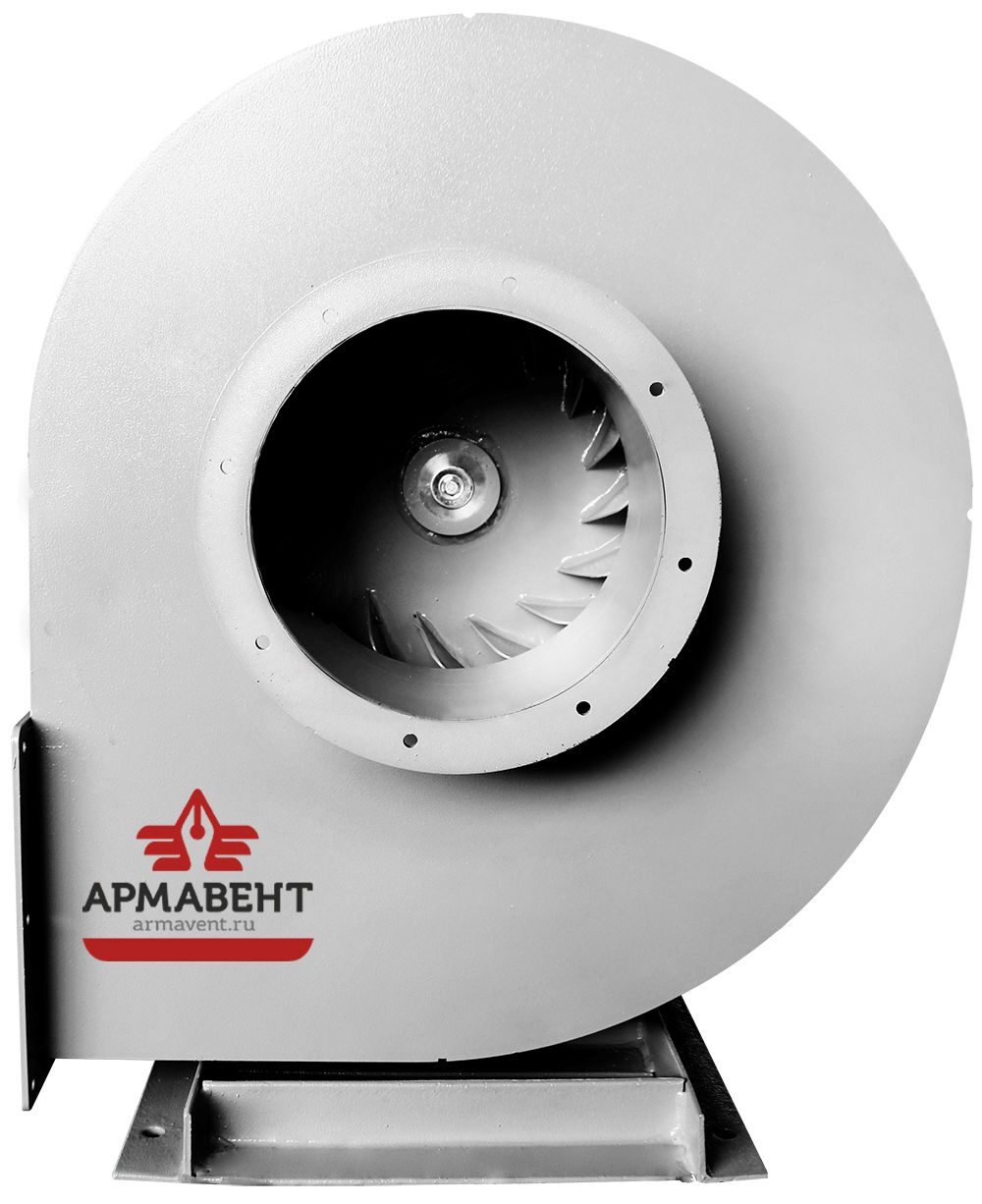

  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева, посмотреть схему)
  • Исполнение 3 (схема 3) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с электродвигателем через промежуточную подшипниковую опору. (посмотреть схему)
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа, посмотреть схему)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 132-30-12,5 (№12,5))
  • Общего назначения жаропрочные из углеродистой стали (ВР 132-30-12,5Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 132-30-12,5К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-12,5К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВР 132-30-12,5В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-12,5ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-12,5ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-12,5ВК1Ж2)

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Схема 1 (исполнение 1)
37
1000
9900-28440
3300-2700
ДО-44 х 6
ВР-203 х 8
885
110
1500
14760-42480
7550-6100
ДО-45 х 6
ВР-203 х 10
1195
Схема 3 (исполнение 3)
22
1500
5400-16200
3850-3000
ДО-43 х 6
ВР-203 х 8
980
160
3000
10800-32400
16000-13000
ДО-44 х 6
ВР-203 х 10
1290
Схема 5 (исполнение 5)
18,5
800*
8100-23040
2250-1760
ДО-44 х 8
ВР-203 х 12
875
55
1200*
12420-34200
5150-4000
ДО-44 х 10
ВР-203 х 12
1055
132
1600*
16200-46800
9000-7000
ДО-45 х 10
ВР-203 х 14
1700
* - частота вращения на рабочем колесе


Общие габаритные размеры схема 1 (мм)

Габаритный чертеж вентиляторов ВР 132-30-12,5 (№12,5) схема 1 (исполнение 1)
Общие габаритные размеры схема 3 (мм)

Габаритный чертеж вентиляторов ВР 132-30-12,5 (№12,5) схема 3 (исполнение 3)
Варианты углов поворота корпуса и зависящие от них габариты (для схемы 1 и схемы 3, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 132-30-12,5 (№12,5) схемы 1 и 3 (исполнения 1 и 3)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1682 757 1780 780 1576 726 2206 1206 1602 822 1925 925
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1994 788 1851 851 1600 780 1757 757 1994 1206 1720 720


Общие габаритные размеры схема 5 (мм)

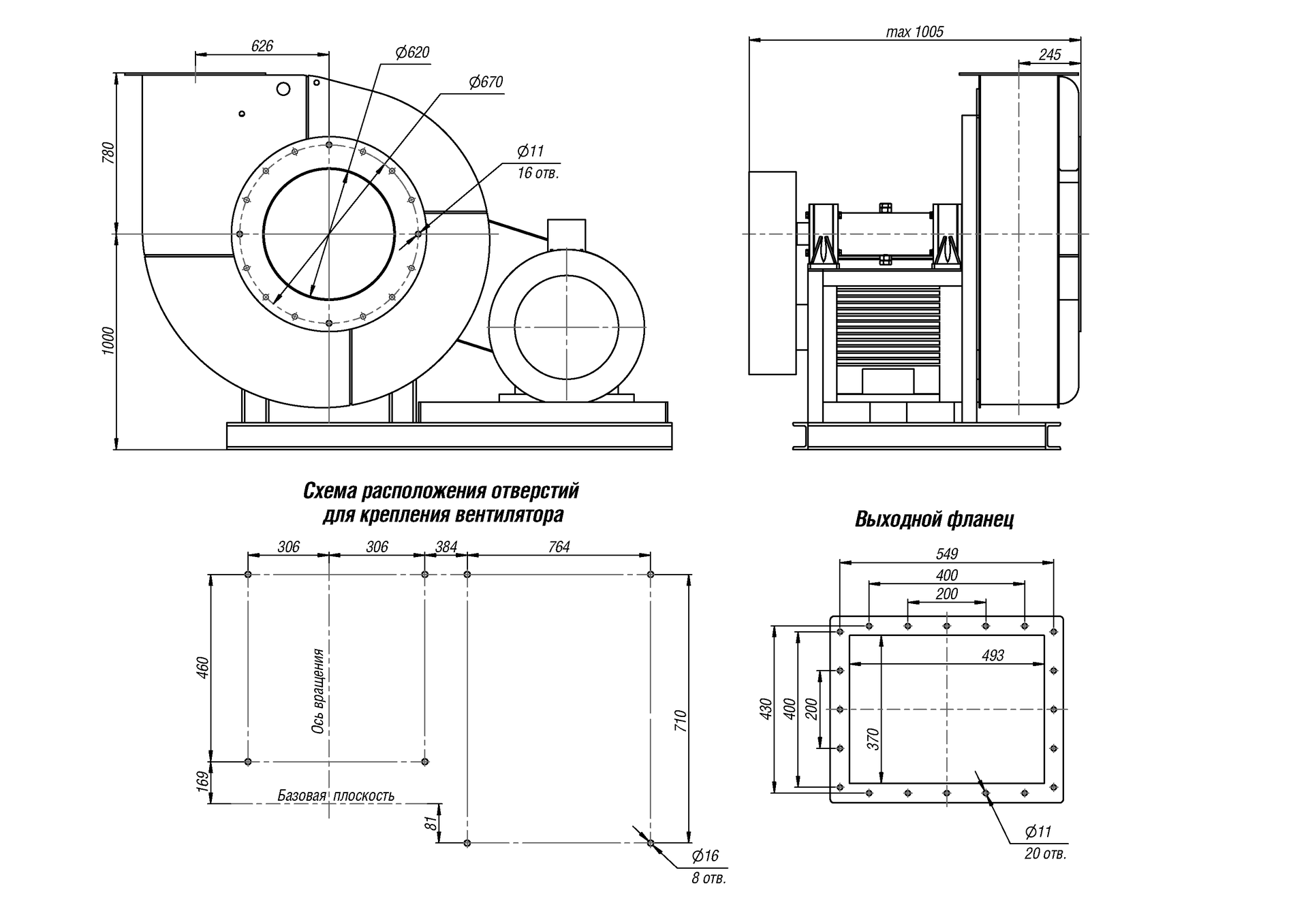

Габаритный чертеж вентиляторов ВР 132-30-12,5 (№12,5) схема 5 (исполнение 5)
Стандартные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны "улитки")

Стандартные варианты углов поворота корпуса вентиляторов ВР 132-30-12,5 схема 5 (исполнение 5)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2420 925 1780 780 2345 850 2205 1205 2315 820 1925 925
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 2275 780 1757 757 2700 1206 1725 725

Специальные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны "улитки")

Специальные варианты углов поворота корпуса вентиляторов ВР 132-30-12,5 (№12,5) схема 5 (исполнение 5)

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2251 757 1778 780 2220 726 2206 1206 2274 780 1925 925
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2700 1206 1850 850 --- --- --- --- --- --- --- ---


Аэродинамические характеристики вентиляторов ВР 132-30-12,5 (№12,5) схема 1 и схема 3

Аэродинамические характеристики вентиляторов ВР 132-30-12,5 (№12,5) схема 1 и схема 3


Аэродинамические характеристики вентиляторов ВР 132-30-12,5 (№12,5) схема 5

Аэродинамические характеристики вентиляторов ВР 132-30-12,5 (№12,5) схема 5

Акустические характеристики схема 1
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1000 94 97 99 103 99 97 92 86 98
1500 99 104 108 109 104 103 98 92 118

Акустические характеристики схема 3
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1500 92 96 97 99 98 97 90 82 104
3000 94 96 101 106 106 104 100 96 110

Акустические характеристики схема 5
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
800 93 94 98 102 98 96 92 90 98
1200 100 104 106 108 106 105 98 92 117
1600 98 106 107 109 105 103 99 95 121
