  Стаканы СТМ применяются в системах вентиляции для облегчения монтажа радиальных крышных (ВКР, ВКРМ, ВКРС, ВКРВ, ВКРФ) вентиляторов, а стаканы СТМ ОСВ для осевых крышных (ВКОП) вентиляторов. Конструкция монтажного стакана для крышного вентилятора состоит из жесткого каркаса, внутри которого располагаются воздуховод квадратного сечения и клапан (дополнительная опция). Стакан СТМ имеет присоединительные фланцы с монтажными отверстиями для крепления вентиляторов, что создает высокую жесткость конструкции. Для предотвращения неконтролируемого оттока тепла и возникновения конденсата, стакан может комплектоваться обратным клапаном СТМ и поддоном СТМ, которые располагаются в нижней части воздуховода.

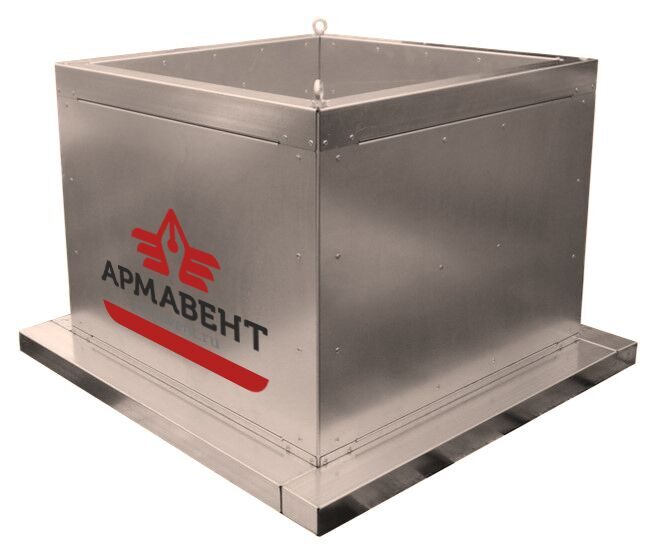

Монтажные стаканы СТМ и СТМ ОСВ просты в установке, изготавливаются с уклоном (фото справа) и без уклона (фото слева), имеют ряд преимуществ :
- крепление к одному стакану нескольких вентиляторов разных типоразмеров и моделей
- возможность изготовления утепленного стакана СТМ или его термоизоляция для комплектации крышных вентиляторов дымоудаления (без дополнительного изменения конструкции)
- возможность простой установки в стакан обратного клапана (без заводского вмешательства)
- возможность установки электроприводов
В зависимости от предназначения и комплектации, стаканы СТМ и СТМ ОСВ подразделяются на модели :
Модель стакана без уклона
|
Комплектация |
СТМ 100 *
|
без уклона, без встроенных клапанов, без термоизоляции
|
СТМ 200 *
|
без уклона, без встроенных клапанов, с термоизоляцией |
СТМ 100 ЭП **
|
без уклона, со встроенным клапаном, с креплением под электропривод, без термоизоляции
|
СТМ 200 ЭП **
|
без уклона, со встроенным клапаном, с креплением под электропривод, с термоизоляцией |
* модели комплектуются обратными клапанами и поддонами (дополнительная опция)
** модели комплектуются поддонами (дополнительная опция)
Модель стакана с уклоном
|
Комплектация |
СТМ 110 *
|
с уклоном, без встроенных клапанов, без термоизоляции
|
СТМ 210 *
|
с уклоном, без встроенных клапанов, с термоизоляцией
|
СТМ 110 ЭП **
|
с уклоном, со встроенным клапаном, с креплением под электропривод, без термоизоляции
|
СТМ 210 ЭП **
|
с уклоном, со встроенным клапаном, с креплением под электропривод, с термоизоляцией
|
* модели комплектуются обратными клапанами и поддонами (дополнительная опция)
** модели комплектуются поддонами (дополнительная опция)
Модель стакана без уклона
|
Комплектация |
СТМ 100 ОСВ *
|
без уклона, без встроенных клапанов, без термоизоляции
|
СТМ 200 ОСВ *
|
без уклона, без встроенных клапанов, с термоизоляцией |
СТМ 100 ОСВ ЭП **
|
без уклона, со встроенным клапаном, с креплением под электропривод, без термоизоляции
|
СТМ 200 ОСВ ЭП **
|
без уклона, со встроенным клапаном, с креплением под электропривод, с термоизоляцией |
* модели комплектуются обратными клапанами и поддонами (дополнительная опция)
** модели комплектуются поддонами (дополнительная опция)
Модель стакана с уклоном
|
Комплектация |
СТМ 110 ОСВ *
|
с уклоном, без встроенных клапанов, без термоизоляции
|
СТМ 210 ОСВ *
|
с уклоном, без встроенных клапанов, с термоизоляцией |
СТМ 110 ОСВ ЭП **
|
с уклоном, со встроенным клапаном, с креплением под электропривод, без термоизоляции
|
СТМ 210 ОСВ ЭП **
|
с уклоном, со встроенным клапаном, с креплением под электропривод, с термоизоляцией |
* модели комплектуются обратными клапанами и поддонами (дополнительная опция)
** модели комплектуются поддонами (дополнительная опция)
Габаритные размеры монтажных стаканов СТМ без уклона
|
Типоразмер СТМ
|
Размеры, мм
|
|
А
|
В
|
Высота
|
C
|
D
|
E
|
F
|
G
|
K
|
N
|
Требования к шахте
|
|
Стандарт
|
Внутренние размеры шахты, не менее
|
Минимальная глубина шахты
|
|
3.55
|
520
|
685
|
600
|
420
|
615
|
17
|
480
|
12
|
450
|
М10
|
500
|
355
|
|
4
|
565
|
730
|
465
|
660
|
530
|
--
|
--
|
545
|
400
|
|
4.5
|
615
|
780
|
515
|
710
|
580
|
595
|
М10
|
595
|
450
|
|
5
|
665
|
830
|
565
|
760
|
630
|
М12
|
645
|
500
|
|
5.6
|
725
|
890
|
625
|
820
|
690
|
--
|
--
|
705
|
560
|
|
6.3
|
790
|
960
|
695
|
890
|
755
|
772
|
М12
|
775
|
630
|
|
7.1
|
875
|
1040
|
775
|
970
|
840
|
--
|
--
|
855
|
710
|
|
8
|
1050
|
1210
|
865
|
1140
|
1005
|
14
|
1072
|
М12
|
945
|
800
|
|
9
|
1090
|
1230
|
965
|
1160
|
1050
|
М12
|
1045
|
900
|
|
10
|
1260
|
1420
|
1065
|
1350
|
1220
|
1272
|
М14
|
1145
|
1000
|
|
11.2
|
1390
|
1450
|
1185
|
1380
|
1350
|
М14
|
1265
|
1120
|
|
12.5
|
1545
|
1700
|
1315
|
1630
|
1505
|
18
|
1522
|
М14
|
1395
|
1250
|
Габаритные размеры монтажных стаканов СТМ с уклоном

|
Типоразмер СТМ
|
Размеры, мм
|
|
А
|
В
|
C
|
F
|
G
|
K
|
N
|
Требования к шахте
|
X (градусы)
|
|
Внутренние размеры шахты, не менее
|
Минимальная глубина шахты
|
|
3.55
|
520
|
685
|
420
|
480
|
12
|
450
|
М10
|
500
|
355
|
1 - 15
|
|
4
|
565
|
730
|
465
|
530
|
--
|
--
|
545
|
400
|
|
4.5
|
615
|
780
|
515
|
580
|
595
|
М10
|
595
|
450
|
|
5
|
665
|
830
|
565
|
630
|
М12
|
645
|
500
|
|
5.6
|
725
|
890
|
625
|
690
|
--
|
--
|
705
|
560
|
|
6.3
|
790
|
960
|
695
|
755
|
772
|
М12
|
775
|
630
|
|
7.1
|
875
|
1040
|
775
|
840
|
--
|
--
|
855
|
710
|
|
8
|
1050
|
1210
|
865
|
1005
|
14
|
1072
|
М12
|
945
|
800
|
|
9
|
1090
|
1230
|
965
|
1050
|
М12
|
1045
|
900
|
|
10
|
1260
|
1420
|
1065
|
1220
|
1272
|
М14
|
1145
|
1000
|
|
11.2
|
1390
|
1450
|
1185
|
1350
|
М14
|
1265
|
1120
|
|
12.5
|
1545
|
1700
|
1315
|
1505
|
18
|
1522
|
М14
|
1395
|
1250
|
Габариты,зависящие от наклона (мм)
|
Типоразмер стакана |
|
|
3.55
|
4
|
4.5
|
5
|
5.6
|
6.3
|
7.1
|
8
|
9
|
10
|
11.2
|
12.5
|
|
Хº
|
|
1
|
L
|
685
|
730
|
780
|
830
|
890
|
960
|
1040
|
1210
|
1230
|
1420
|
1450
|
1700
|
|
H
|
612
|
613
|
614
|
614
|
616
|
617
|
618
|
621
|
621
|
625
|
625
|
630
|
|
2
|
L
|
685
|
730
|
780
|
831
|
891
|
961
|
1041
|
1211
|
1231
|
1421
|
1451
|
1701
|
|
H
|
624
|
625
|
627
|
629
|
631
|
634
|
636
|
642
|
643
|
650
|
651
|
659
|
|
3
|
L
|
686
|
731
|
781
|
831
|
891
|
961
|
1041
|
1212
|
1232
|
1422
|
1452
|
1702
|
|
H
|
636
|
638
|
641
|
643
|
647
|
650
|
655
|
663
|
664
|
674
|
676
|
689
|
|
4
|
L
|
687
|
732
|
782
|
832
|
892
|
962
|
1043
|
1213
|
1233
|
1423
|
1454
|
1704
|
|
H
|
648
|
651
|
655
|
658
|
662
|
667
|
673
|
685
|
686
|
699
|
701
|
719
|
|
5
|
L
|
688
|
733
|
783
|
833
|
893
|
964
|
1044
|
1215
|
1235
|
1425
|
1456
|
1706
|
|
H
|
660
|
664
|
668
|
673
|
678
|
684
|
691
|
706
|
708
|
724
|
727
|
749
|
|
6
|
L
|
689
|
734
|
784
|
835
|
895
|
965
|
1046
|
1217
|
1237
|
1428
|
1458
|
1709
|
|
H
|
672
|
677
|
682
|
687
|
694
|
701
|
709
|
727
|
729
|
749
|
752
|
779
|
|
7
|
L
|
690
|
735
|
786
|
836
|
897
|
967
|
1048
|
1219
|
1239
|
1431
|
1461
|
1713
|
|
H
|
684
|
690
|
696
|
702
|
709
|
718
|
728
|
749
|
751
|
774
|
778
|
809
|
|
8
|
L
|
692
|
737
|
788
|
838
|
899
|
969
|
1050
|
1222
|
1242
|
1434
|
1464
|
1717
|
|
H
|
696
|
703
|
710
|
717
|
725
|
735
|
746
|
770
|
773
|
800
|
804
|
839
|
|
9
|
L
|
694
|
739
|
790
|
840
|
901
|
972
|
1053
|
1225
|
1245
|
1438
|
1468
|
1721
|
|
H
|
708
|
716
|
724
|
731
|
741
|
752
|
765
|
792
|
795
|
825
|
830
|
869
|
|
10
|
L
|
696
|
741
|
792
|
843
|
904
|
975
|
1056
|
1229
|
1249
|
1442
|
1472
|
1726
|
|
H
|
721
|
729
|
738
|
746
|
757
|
769
|
783
|
813
|
817
|
850
|
856
|
900
|
|
11
|
L
|
698
|
744
|
795
|
846
|
907
|
978
|
1059
|
1233
|
1253
|
1447
|
1477
|
1732
|
|
H
|
733
|
742
|
752
|
761
|
773
|
787
|
802
|
835
|
839
|
876
|
882
|
930
|
|
12
|
L
|
700
|
746
|
797
|
849
|
910
|
981
|
1063
|
1237
|
1257
|
1452
|
1482
|
1738
|
|
H
|
746
|
755
|
766
|
776
|
789
|
804
|
821
|
857
|
861
|
902
|
908
|
961
|
|
13
|
L
|
703
|
749
|
801
|
852
|
913
|
985
|
1067
|
1242
|
1262
|
1457
|
1488
|
1745
|
|
H
|
758
|
769
|
780
|
792
|
805
|
822
|
840
|
879
|
884
|
928
|
935
|
992
|
|
14
|
L
|
706
|
752
|
804
|
855
|
917
|
989
|
1072
|
1247
|
1268
|
1463
|
1494
|
1752
|
|
H
|
771
|
782
|
794
|
807
|
822
|
839
|
859
|
902
|
907
|
954
|
962
|
1024
|
|
15
|
L
|
709
|
756
|
808
|
859
|
921
|
994
|
1077
|
1253
|
1273
|
1470
|
1501
|
1760
|
|
H
|
784
|
796
|
809
|
822
|
838
|
857
|
879
|
924
|
930
|
980
|
989
|
1056
|
Формула расчета значений H и L, исходя из угла кровли
Габаритные размеры монтажных стаканов СТМ ОСВ без уклона (для осевых крышных вентиляторов)
Типоразмер
стакана
СТМ ОСВ без уклона
|
Размеры, мм |
Применяемость |
| А |
В |
H |
C |
D |
E |
Типоразмер осевого вентилятора |
| Стандарт |
| 4 |
565 |
730 |
600 |
405 |
660 |
17 |
4 |
| 4.5 |
615 |
780 |
455 |
710 |
4.5 |
| 5 |
665 |
830 |
505 |
760 |
5 |
| 5.6 |
725 |
890 |
565 |
820 |
5.6 |
| 6.3 |
790 |
960 |
635 |
890 |
6.3 |
| 7.1 |
875 |
1040 |
715 |
970 |
7.1 |
| 8 |
1050 |
1210 |
805 |
1,140 |
8 |
| 9 |
1090 |
1230 |
905 |
1,160 |
9 |
| 10 |
1260 |
1420 |
1,005 |
1,350 |
10 |
| 11.2 |
1390 |
1450 |
1,125 |
1,380 |
11.2 |
| 12.5 |
1545 |
1700 |
1,255 |
1,630 |
12.5 |
Габаритные размеры монтажных стаканов СТМ ОСВ с уклоном (для осевых крышных вентиляторов)
|
Типоразмер
стакана
СТМ ОСВ с уклоном
|
Размеры, мм
|
Х, º
|
|
А
|
В
|
С
|
Требования к шахте
|
|
Внутренние размеры,
не менее
|
Минимальная глубина
|
|
4
|
565
|
730
|
405
|
545
|
400
|
1-15
|
|
4.5
|
615
|
780
|
455
|
595
|
450
|
1-15
|
|
5
|
665
|
830
|
505
|
645
|
500
|
1-15
|
|
5.6
|
725
|
890
|
565
|
705
|
560
|
1-15
|
|
6.3
|
790
|
960
|
635
|
775
|
630
|
1-15
|
|
7.1
|
875
|
1040
|
715
|
885
|
710
|
1-15
|
|
8
|
1050
|
1210
|
805
|
945
|
800
|
1-15
|
|
9
|
1090
|
1230
|
905
|
1045
|
900
|
1-15
|
|
10
|
1260
|
1420
|
1005
|
1145
|
1000
|
1-15
|
|
11.2
|
1390
|
1450
|
1125
|
1265
|
1120
|
1-15
|
|
12.5
|
1545
|
1700
|
1255
|
1395
|
1250
|
1-15
|
Формула расчета значений H и L, исходя из угла кровли
Возможно изготовление стаканов по индивидуальным размерам заказчика.
Исполнение стаканов СТМ и СТМ ОСВ по материалам и их обозначения :
О - общепромышленное
В - взрывозащищенное
К - коррозионностойкое
ВК - взрывозащищенное коррозионностойкое
А - алюминиевое
Монтаж стаканов в систему крышного вентилятора
