Купить водяные воздухонагреватели ВНВ 123

Воздухонагреватели ВНВ 123

Водяные воздухонагреватели ВНВ 123 из нержавеющей стали с биметаллическим спирально-накатным алюминиевым оребрением теплоотдающих элементов предназначены для нагрева воздуха с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м³, не содержащего липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления и кондиционирования воздуха. Теплоноситель - вода.

Калориферы ВНВ 123 состоят из теплоотдающих элементов, трубных решеток, крышек с патрубками для подвода (отвода) теплоносителя и съемных боковых щитков. Размеры присоединительных отверстий равны 12 х 16 мм, шаг их расположения равен 125 мм, что дает возможность установки воздухонагревателей по высоте или длине в агрегат. Теплоотдающий элемент выполнен из нержавеющей трубы диаметром 16 х 1,2 (1,5) мм и алюминиевого накатного оребрения с наружным диаметром 39 мм, с шагом между ребрами 3 мм.
Выполнен в многоходовом исполнении. Последовательность движения теплоносителя осуществляется за счет перегородок в крышке.

Воздухонагреватели ВНВ 123 относятся к отопительному оборудованию, которое эксплуатируется в условиях умеренного и тропического климата 3-ей категории размещения (УЗ, Т3). Температура воды, используемой в качестве теплоносителя, не более 180˚С и давлением не более 1,2 МПа.

Технические характеристики

Модель воздухонагревателя	Площадь сечения для прохода теплоносителя, м²		Производительность по воздуху, м³/ч	Производительность по теплу, кВт ±8%	Площадь поверхности теплообмена, м² ±1.5%	Площадь фронтального сечения для прохода воздуха, м²	Число рядов труб	Число ходов теплоносителя
Модель воздухонагревателя	Ø16х1,2	Ø16х1,5	Производительность по воздуху, м³/ч	Производительность по теплу, кВт ±8%	Площадь поверхности теплообмена, м² ±1.5%	Площадь фронтального сечения для прохода воздуха, м²	Число рядов труб	Число ходов теплоносителя
ВНВ 123-201	0,000617	0,000564	2000	22,9	6,05	0,200	2	4
ВНВ 123-301	0,000943	0,000862		37,0	9,26		3
ВНВ 123-401	0,001233	0,001128		43,4	12,1		4
ВНВ 123-202	0,000617	0,000564	2500	30,0	7,51	0,248	2
ВНВ 123-302	0,000943	0,000862		47,4	11,5		3
ВНВ 123-402	0,001233	0,001128		58,5	15,04		4
ВНВ 123-203	0,000617	0,000564	3150	33,5	8,98	0,295	2
ВНВ 123-303	0,000943	0,000862		60,0	13,74		3
ВНВ 123-403	0,001233	0,001128		70,4	17,97		4
ВНВ 123-204	0,000617	0,000564	4000	38,8	10,45	0,342	2
ВНВ 123-304	0,000943	0,000862		75,4	16,0		3
ВНВ 123-404	0,001233	0,001128		88,7	20,9		4
ВНВ 123-205	0,000617	0,000564	5000	49,4	13,4	0,437	2
ВНВ 123-305	0,000943	0,000862		98,4	20,5		3
ВНВ 123-405	0,001233	0,001128		115,4	26,9		4
Модель воздухонагревателя	Площадь сечения для прохода теплоносителя, м²		Производительность по воздуху, м³/ч	Производительность по теплу, кВт ±8%	Площадь поверхности теплообмена, м² ±1.5%	Площадь фронтального сечения для прохода воздуха, м²	Число рядов труб	Число ходов теплоносителя
Модель воздухонагревателя	Ø16х1,2	Ø16х1,5	Производительность по воздуху, м³/ч	Производительность по теплу, кВт ±8%	Площадь поверхности теплообмена, м² ±1.5%	Площадь фронтального сечения для прохода воздуха, м²	Число рядов труб	Число ходов теплоносителя
ВНВ 123-206	0,000557	0,000510	2500	30,9	8,19	0,267	2	6
ВНВ 123-306	0,000846	0,000770		50,7	12,46		3
ВНВ 123-406	0,001112	0,001020		59,1	16,38		4
ВНВ 123-207	0,000557	0,000510	3150	38,1	10,17	0,329	2
ВНВ 123-307	0,000846	0,000770		65,4	15,5		3
ВНВ 123-407	0,001112	0,001020		76,1	20,34		4
ВНВ 123-208	0,000557	0,000510	4000	45,3	12,16	0,392	2
ВНВ 123-308	0,000846	0,000770		83,2	18,5		3
ВНВ 123-408	0,001112	0,001020		97,0	24,31		4
ВНВ 123-209	0,000557	0,000510	5000	52,5	14,14	0,455	2
ВНВ 123-309	0,000846	0,000770		103,5	21,52		3
ВНВ 123-409	0,001112	0,001020		120,5	28,28		4
ВНВ 123-210	0,000557	0,000510	6300	66,9	18,12	0,581	2
ВНВ 123-310	0,000846	0,000770		135,6	27,58		3
ВНВ 123-410	0,001112	0,001020		157,6	36,25		4
Модель воздухонагревателя	Площадь сечения для прохода теплоносителя, м²		Производительность по воздуху, м³/ч	Производительность по теплу, кВт ±8%	Площадь поверхности теплообмена, м² ±1.5%	Площадь фронтального сечения для прохода воздуха, м²	Число рядов труб	Число ходов теплоносителя
Модель воздухонагревателя	Ø16х1,2	Ø16х1,5	Производительность по воздуху, м³/ч	Производительность по теплу, кВт ±8%	Площадь поверхности теплообмена, м² ±1.5%	Площадь фронтального сечения для прохода воздуха, м²	Число рядов труб	Число ходов теплоносителя
ВНВ 123-211	0,001700	0,001560	16000	195,5	53,41	1,660	2	4
ВНВ 123-311	0,002576	0,002350		360,0	80,54		3
ВНВ 123-411	0,003410	0,003120		417,7	106,63		4
ВНВ 123-212	0,002570	0,002350	25000	300,0	80,54	2,488	2
ВНВ 123-312	0,003881	0,003550		556,7	121,38		3
ВНВ 123-412	0,005161	0,004710		648,4	161,1		4

* Значения показателей являются справочными для стандартного режима работы при следующих параметрах :
- температура воды на входе 150 ºС
- температура воды на выходе 70 ºС
- температура воздуха на входе минус 20 ºС

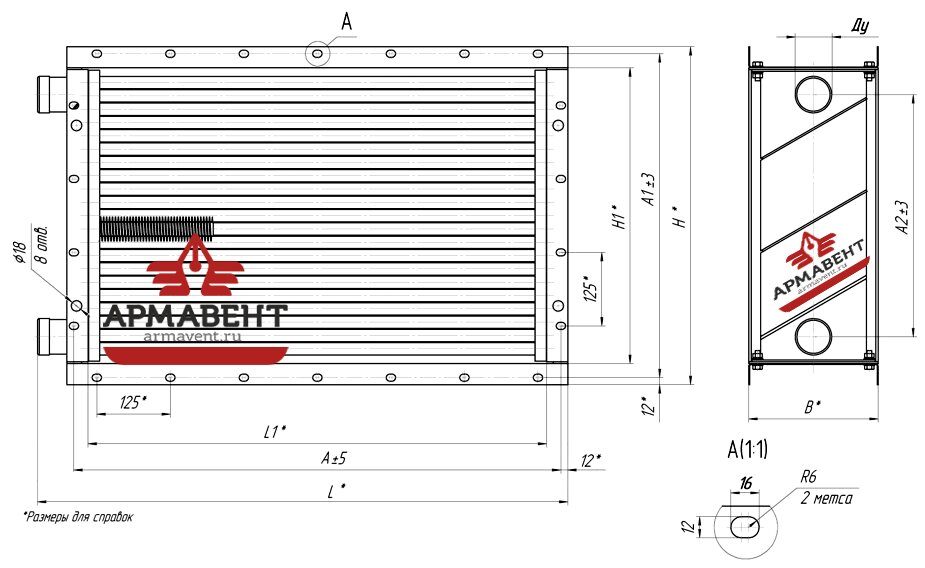

Габаритные и присоединительные размеры (мм)

Модель воздухонагревателя	А ± 5	А1±3	А2±3	L	L1	H	H1	В	Ду	Масса не более, кг
										Ø16х1,2	Ø16х1,5
ВНВ 123-201	578	426	305	650	530	450	378	150	32	18,0	19,0
ВНВ 123-301								180		29,5	31,0
ВНВ 123-401										35,0	37,0
ВНВ 123-202	703	426	305	775	655	450	378	150	32	23,5	24,5
ВНВ 123-302								180		36,5	35,0
ВНВ 123-402										40,0	42,0
ВНВ 123-203	828	426	305	900	780	450	378	150	32	24,0	25,0
ВНВ 123-303								180		37,0	39,0
ВНВ 123-403										45,5	48,0
ВНВ 123-204	953	426	305	1025	905	450	378	150	32	26,5	28,0
ВНВ 123-304								180		41,5	44,0
ВНВ 123-404										50,0	53,0
ВНВ 123-205	1203	426	305	1275	1155	450	378	150	32	31,0	33,0
ВНВ 123-305								180		53,0	56,0
ВНВ 123-405										62,0	66,0
ВНВ 123-206	578	551	430	650	530	575	503	150	32	25,0	26,0
ВНВ 123-306								180		36,0	38,0
ВНВ 123-406										42,5	45,0
ВНВ 123-207	703	551	430	775	655	575	503	150	32	27,0	29,0
ВНВ 123-307								180		41,5	44,0
ВНВ 123-407										50,0	53,0
ВНВ 123-208	828	551	430	900	780	575	503	150	32	31,0	33,0
ВНВ 123-308								180		47,0	50,0
ВНВ 123-408										53,5	61,0
ВНВ 123-209	953	551	430	1025	905	575	503	150	32	34,5	37,0
ВНВ 123-309								180		53,0	56,0
ВНВ 123-409										54,0	68,0
ВНВ 123-210	1203	551	430	1275	1155	575	503	150	32	41,5	44,0
ВНВ 123-310								180		64,0	68,0
ВНВ 123-410										80,0	85,0
ВНВ 123-211	1703	1051	912	1774	1655	1075	1003	150	50	115,0	123,0
ВНВ 123-311								180		165,0	176,0
ВНВ 123-411										208,0	223,0
ВНВ123-212	1703	1551	1392	1774	1655	1575	1503	150	50	170,0	182,0
ВНВ 123-312								180		242,0	259,0
ВНВ 123-412										308,0	331,0
