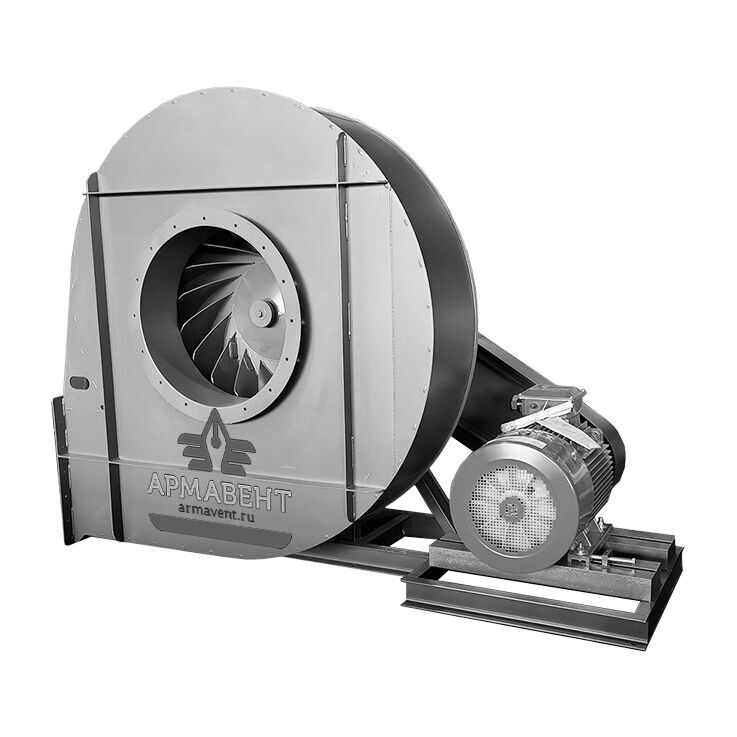

Вентилятор ВР 120-28-6,3

Производитель:

АРМАВЕНТ

Радиальный вентилятор высокого давления номер 6,3.
Цена определяется техническими параметрами - конструктивное исполнение (1 или 5), мощность и частота вращения электродвигателя, материал изготовления, взрывозащищенность, состав и температура перемещаемой среды, климатическое исполнение.

Количество:

Цена по запросу

Запросить стоимость

Вентилятор ВР 120-28-6,3

Радиальные вентиляторы ВР 120-28 №6,3 высокого давления и одностороннего всасывания относятся к вентиляторам общего промышленного назначения и применяются в различных системах вентиляции и кондиционирования, в системах отопления воздухом, в производственных установках и технологических линиях легкой и тяжелой промышленности.

Конструкция
Оснащены спиральным поворотным корпусом в виде "улитки", рабочим колесом диаметром 630 мм с 16-тью назад загнутыми лопатками, опорной рамой и трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°).
Направление вращения рабочего колеса - правое или левое.

Условия эксплуатации
Применяются для перемещения воздушно-газовых смесей с температурой не выше +80°С для обычного исполнения или до +200°С для жаропрочного исполнения, содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ.
Температура окружающей среды для умеренного климата от -40 до +40°С (от -60 до +40°С для холодного климата, от -10 до +45ºС для тропического климата). Климатическое исполнение - умеренное, холодное или тропическое 1-й, 2-й или 3-й категории размещения по ГОСТ 15150-69 (У1, У2, У3, УХЛ1, УХЛ2, УХЛ3, ХЛ1, ХЛ2, ХЛ3).

Дополнительная комплектация
По желанию заказчика вентиляторы комплектуются гибкими вставками, виброизоляторами, частотными преобразователями, щитом управления, защитными кожухами для электродвигателей.

Варианты общего конструктивного исполнения

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

Варианты материального исполнения, в зависимости от условий эксплуатации

Исполнения 1 и 5 (схема 1 и 5)

Общего назначения из листовой углеродистой стали (ВР 120-28-6,3)
Общего назначения жаропрочные из листовой углеродистой стали с термостойким покрытием (ВР 120-28-6,3Ж2)
Коррозионностойкие из нержавеющей стали (ВР 120-28-6,3К1)
Коррозионностойкие жаропрочные из нержавеющей стали с термостойким покрытием (ВР 120-28-6,3К1Ж2)

Исполнение 1 (схема 1)

Взрывозащищенные из разнородных металлов (ВР 120-28-6,3В)
Взрывозащищенные жаропрочные из разнородных металлов с термостойким покрытием (ВР 120-28-6,3ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 120-28-6,3ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали с термостойким покрытием (ВР 120-28-6,3ВК1Ж2)

Гарантийный срок 24 месяца

Мощность электродвигателя (кВт)	Частота вращения (об./мин.)	Параметры в рабочей зоне при плотности перемещаемого воздуха ρ = 1.2 кг/м³		Виброизоляторы (марка х кол-во)	Масса, кг
Мощность электродвигателя (кВт)	Частота вращения (об./мин.)	Производительность м³/час	Полное давление (Па)	Виброизоляторы (марка х кол-во)	Масса, кг
Схема 1 (исполнение 1)
4	1500	1800-5220	1820-1450	ДО-42 х 4 ВР-203 х 6	130
30	3000	3600-10800	7500-6000	ДО-42 х 4 ВР-203 х 8	310
Схема 5 (исполнение 5)
7,5	1500/1800*	2340-6660	2800-2250	ДО-42 х 6 ВР-203 х 8	215
15	1500/2200*	2880-8100	4300-3400	ДО-42 х 6 ВР-203 х 8	225
22	1500/2600*	3240-9720	6000-4750	ДО-42 х 6 ВР-203 х 10	340

* - частота вращения электродвигателя
** - частота вращения на рабочем колесе через ременную передачу

Аэродинамические характеристики вентиляторов схема 1

Аэродинамические характеристики вентиляторов схема 5

Аэродинамические характеристики вентиляторов ВР 120-28-6,3 схема 5 (исполнение 5)

Общие габаритные размеры схема 1 (исполнение 1)

Габаритный чертеж вентилятора ВР 120-28-6,3 схема 1 (исполнение 1)

Варианты углов поворота корпуса и зависящие от них габариты (схема 1, вид со стороны круглого всасывающего патрубка)

Варианты углов поворота корпуса вентиляторов ВР 120-28-6,3 схема 1 (исполнение 1)

Общие габаритные размеры схема 5 (исполнение 5)

Габаритный чертеж вентиляторов ВР 120-28-6,3 схема 5 (исполнение 5)

Стандартные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны круглого всасывающего патрубка)

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1317	491	908	388	1260	434	1142	622	1244	418	1012	492

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
---	---	---	---	1214	388	907	387	1448	622	891	371

Специальные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны круглого всасывающего патрубка)

ПР0°/Л0°/СПЕЦ				ПР45°/Л45°/СПЕЦ				ПР90°/Л90°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1213	387	908	388	1197	371	1142	622	1214	388	1012	492

ПР135°/Л135°/СПЕЦ				ПР270°/Л270°/СПЕЦ				ПР315°/Л315°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1446	620	954	434	---	---	---	---	---	---	---	---

Электрическая схема подключения вентилятора ВР 120-28-6,3

Монтаж
Монтаж вентилятора должен производиться согласно СП 73.13330 «СНиП 3.05.01-85 Внутренние санитарно-технические системы зданий» и требованиям паспорта (руководства по эксплуатации).

Перед монтажом вентилятора необходимо произвести внешний осмотр.
При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается.
В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

При монтаже необходимо:

осмотреть вентилятор, воздуховоды (при их наличии)
убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса
проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя
проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель
проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить
заземлить двигатель и вентилятор
проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов

Монтаж вентилятора должен производиться на горизонтальную поверхность на раму вентилятора, обращённую вниз. Не допускается подвешивать и монтировать вентилятор за раму, основание которой обращено вверх. Не допускается монтаж на наклонную поверхность.

Пуск
Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле (при наличии) номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.

При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.

Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.)

Запрещается производить пуск вентилятора, не подключенного к воздушной сети или с открытым дросселирующим устройством в случае, если значения силы тока превышают номинальное значение электродвигателя.

Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя (до 10 сек.) проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя (меняются местами два соседних кабеля подключения).

Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора.
Измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильдике (заводской табличке) электродвигателя или в его паспорте.

В случае запуска электродвигателя совместно с частотным преобразователем рекомендуется постепенно повышать частоту вращения электродвигателя, контролируя значения рабочих токов.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя. Случаи выхода из строя электродвигателя при работе с потребляемым током Iп выше номинального Inom значения не являются гарантийными.

Проверить работу вентилятора в течение часа для выявления возможных посторонних звуков или иных проблем в работе вентилятора, после чего произвести контроль температуры корпуса и промежуточной подшипниковой опоры (при наличии).

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.
