15с76п2м, 15с75п2м
|
Футерованные клапаны стальные
|
Клапаны футерованные стальные 15с75п2м и 15с76п2м, запорные мембранные фланцевые предназначены для установки в качестве запорного устройства в системных трубопроводах, проводящих различные жидкие и газообразные агрессивные среды температурой от -15 до +150 °С и номинальным давлением до 16 атмосфер (Ру16). Проточная часть данных клапанов защищена фторопластом Ф-4. Между уплотнительной поверхностью корпуса и крышкой имеется мембрана, которая выполнят роль запорного рабочего элемента. Мембрана (диафрагма) обеспечивает герметичность в затворе и изоляцию внутренней полости клапанов от окружающей среды, может эксплуатироваться в любых средах. Клапан футерованный 15с75п2м выпускается диаметром Ду50 мм, а 15с76п2м диаметром Ду100 мм. Поставляются с сертификатами и паспортами.
Технические характеристики
Рабочая среда - агрессивная |
Рабочая температура - от - 15 до + 150 °С |
Материал корпуса - сталь 20 |
Материал футерованной части корпуса - фторопласт Ф-4. |
Материал мембраны - фторопласт Ф-4. |
Присоединение - фланцевое. |
Управление - ручное. |
Масса Ду50=12 кг, Ду100=31 кг |

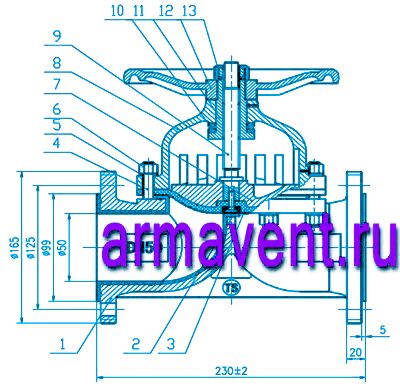

Габаритные размеры (в мм) клапана 15с75п2м Ду50 Ру16
Габаритные размеры (в мм) клапана 15с76п2м Ду100 Ру16
Структура клапанов и материалы деталей
№ |
Деталь |
Материал |
1 |
Корпус |
Сталь 20+футерование Ф4 |
2 |
Мембрана |
Ф4 |
3 |
Резиновая опора |
EPDM |
4 |
Шпильки |
08Х18Н10Т |
5 |
Шайбы |
08Х18Н10Т |
6 |
Гайки |
08Х18Н10Т |
7 |
Диск |
Сталь 20 |
8 |
Крышка |
Сталь 20 |
9 |
Шпиндель |
20Х13 |
10 |
Уплотнение между крышкой и втулкой |
Графит |
11 |
Втулка |
ZCuA110Fe3 |
12 |
Маховик |
Сталь 20 |
13 |
Накидная гайка |
Сталь 20 |
