Виброизоляторы пружинные

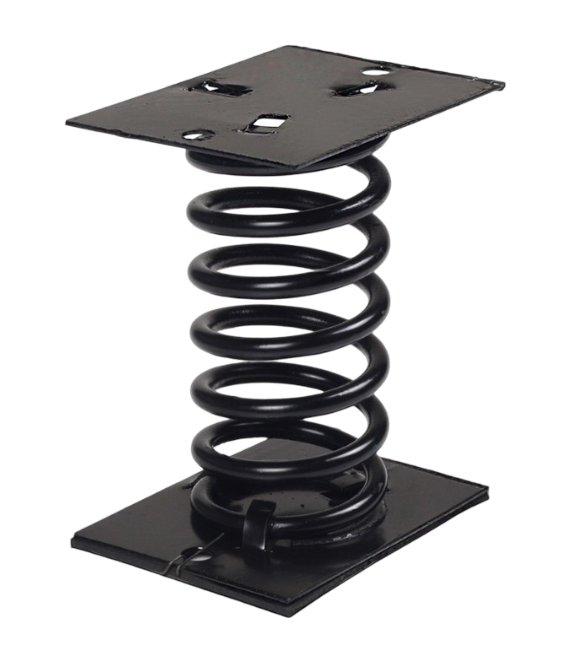

Виброизоляторы пружинные ДО

do Пружинные виброизоляторы серии "ДО" применяются в качестве дополнительных элементов конструкций вентиляторов с целью уменьшения механических и акустических вибраций, которые возникают при работе электродвигателей и передаются через вентиляционный агрегат в окружающее пространство. Эти вибрации негативно влияют не только на работу самого вентилятора, но и на систему, где он установлен.

Виброизоляторы пружинные эффективно и безопасно гасят механические колебания в процессе работы, что приводит к увеличению сроку службы оборудования.



Основные технические характеристики и габаритные размеры пружинных виброизоляторов ДО

Типоразмер
виброизолятора
пружинного ДО
Нагрузка P, кг Вертикальная
жесткость, кг/см2
Высота в свободном
состоянии, h мм
Осадка пружины
под нагрузкой, мм
Число
рабочих
витков
Масса, кг Размеры, мм
Рабочая (Рраб.) Предельная (Рпр.) (Рраб.) (Рпр.) L A B Dср d d1 d2
ДО 38 12,2 15,2 4,5 72 27 33,7 5,6 0,3 100 70 60 30 3 12 8,5
ДО 39 21,9 27,3 6,1 92,5 36 45 5,6 0,4 110 80 70 40 4 12 8,5
ДО 40 33,9 42,4 8,1 113 41,7 52 5,6 1,0 130 100 90 50 5 12 8,9
ДО 41 54,0 67,4 15,4 129 43,4 54 5,6 1,0 130 100 90 54 6 14 10,5
ДО 42 94,2 117,7 16,5 170 57,2 72 5,6 1,8 150 120 110 72 8 14 10,5
ДО 43 164,8 206,0 29,4 192 56 70 5,6 2,4 160 130 120 80 10 14 10,5
ДО 44 238,4 297,9 35,7 226 66,5 83 5,6 3,65 180 150 140 96 12 14 10,5
ДО 45 372,8 466,0 44,5 281 84,5 106 5,6 6,45 220 180 170 120 15 16 12,5

do_gabarit

Примечание:
1. Деформация (осадка пружины) под нагрузкой, отличающейся от указанной в таблице, меняется пропорционально нагрузке.
2. Для виброизоляторов всех типов общее число витков пружины равно 6,5.
3. Для виброизоляторов ДО38, ДО39 S=2 мм, для остальных виброизоляторов S=3 мм, S1 равно соответственно 5 и 10 мм. В резиновых прокаладках во всех случаях d1 = d2 + 3,5 мм



 Товары группы : Резиновые виброизоляторы ВР
