Купить пылевые вентиляторы ВРП 115-45 у производителя

Вентиляторы ВРП 115-45

Цены (прайс-лист)

Пылевые вентиляторы ВРП 115-45 исполнение 5 (схема 5)

Вентиляторы пылевые ВРП 115-45 среднего давления изготавливаются из листовой углеродистой или нержавеющей стали в обычном исполнении и из разнородных металлов, алюминиевых сплавов или нержавеющей стали во взрывозащищенном исполнении.
Пылевой вентилятор ВРП 115-45 является центробежным вентилятором одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Вентиляторы имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуются трехфазными электродвигателями. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Пылевые вентиляторы ВРП 115-45 предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 0,6 кг/м³ при отсутствии липких веществ и волокнистых материалов. По желанию заказчика вентиляторы промышленные комплектуются гибкими вставками и виброизоляторами.

В нашей производственной компании вы можете купить вентиляторы ВРП 115-45 по лучшей цене.

Изготовление в общепромышленном исполнении по ТУ 4861-002-03002146-2016.

Конструкция пылевых вентиляторных агрегатов имеет три исполнения (три схемы) :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева, посмотреть схему)
Исполнение 3 (схема 3) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с электродвигателем через промежуточную подшипниковую опору. (посмотреть схему)
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа, посмотреть схему)

Рабочее колесо пылевых вентиляторных агрегатов имеет два варианта по исполнению :

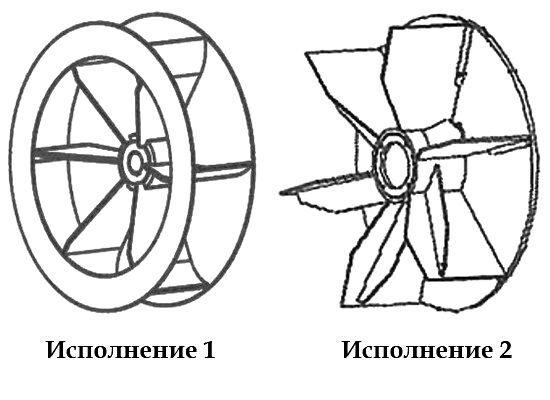

Варианты исполнений рабочего колеса пылевых вентиляторов ВРП 115-45

Исполнение 1 (по умолчанию) - рабочее колесо с покрывным диском, применяется в пылевых вентиляторах для перемещения стандартных рабочих сред.
Исполнение 2 (по запросу) - рабочее колесо без покрывного диска, применяется в пылевых вентиляторах для перемещения сред с волокнистыми примесями.

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Исполнения (схемы) 1, 3 и 5 :

Пылевые общепромышленные из углеродистой стали
Пылевые коррозионностойкие из нержавеющей стали (К1)

Только исполнение (схема) 1 :

Пылевые взрывозащищенные из разнородных металлов (В)
Пылевые взрывозащищенные коррозионностойкие (ВК1)

Вся серия взрывозащищенных вентиляторов имеет взрывозащищенные электродвигатели.

Модельный ряд и краткие технические характеристики вентиляторов ВРП 115-45
Для просмотра полных характеристик определенного вентилятора нажмите на его обозначение в первом столбце

Обозначение вентилятора	Конструктивное исполнение (схема)	Комплектация электродвигателями		Пределы параметров в рабочей зоне при плотности перемещаемого воздуха ρ = 1.2 кг/м³
		По мощности (кВт)	По частоте вращения (об./мин.)
		По мощности (кВт)	По частоте вращения (об./мин.)	По производительности (м³/час)	По полному давлению (Па)
ВРП 115-45-2,5 (№2,5)	1	1,5-2,2	3000	750-1520	1190-900
ВРП 115-45-3,15 (№3,15)	1	2,2-3	3000	1500-3500	1800-1350
ВРП 115-45-4 (№4)	1	5,5	3000	2500-7000	2900-2100
ВРП 115-45-5 (№5)	1	4-18,5	1500/3000	1700-11000	4000-800
ВРП 115-45-5 (№5)	5	5,5-15	1810-2575*	2200-9700	3300-1150
ВРП 115-45-6,3 (№6,3)	1	7,5-11	1500	3700-12900	1720-1250
	3	7,5-11	1500	3700-12900	1720-1250
	5	15-30	1615-2040*	4100-18000	3600-1350
ВРП 115-45-8 (№8)	1	22-30	1500	6000-23000	2600-1750
	3	22-30	1500	6000-23000	2600-1750
	5	37-45	1615-1810*	6400-27000	4000-2100
ВРП 115-45-10 (№10)	1	11-75	750-1500	9000-46800	4500-780
ВРП 115-45-10 (№10)	5	подбор
ВРП 115-45-12,5 (№12,5)	1	30-75	750-1000	18000-64800	3200-1280
ВРП 115-45-12,5 (№12,5)	5	подбор

* - частота вращения на рабочем колесе через клиноременную передачу

Стандартные углы поворота корпуса вентиляторов правого и левого вращения - схема 1 и схема 3 (вид со стороны "улитки")

Стандартные углы поворота корпуса вентиляторов ВРП 115-45 правого и левого вращения - схемы 1 и 3

Стандартные углы поворота корпуса вентиляторов правого и левого вращения - схема 5 (вид со стороны "улитки")

Стандартные углы поворота корпуса вентиляторов ВРП 115-45 правого и левого вращения - схема 5

Специальные углы поворота корпуса вентиляторов правого и левого вращения исполнения - схема 5 (вид со стороны "улитки")

Специальные углы поворота корпуса вентиляторов ВРП 115-45 правого и левого вращения исполнения - схема 5

Аэродинамические и акустические характеристики, габаритные размеры конкретного пылевого вентилятора ВРП 115-45 можно посмотреть, нажав на его обозначение в первом столбце таблицы.
