Главная / Вентиляторы / Вентиляторы ВР 86-77 / Вентилятор ВР 86-77-4 (№4)

Вентилятор ВР 86-77-4 (№4)

Вентилятор ВР 86-77-4 (№4)

 Цены

Вентилятор ВР 86-77-4 (№4) - Компания АрмаВент




Основные параметры :

Низкого давления, одностороннего всасывания
№4 - означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)
Варианты по диаметрам колеса : Д=0,9Дн; Д=0,95Дн; Д=Дн; Д=1,05Дн; Д=1,1Дн

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 86-77-4 (№4))
Общего назначения жаропрочные из углеродистой стали (ВР 86-77-4Ж2)
Коррозионностойкие из нержавеющей стали (ВР 86-77-4К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-4К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 86-77-4В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 86-77-4ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 86-77-4ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-4ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 86-77-4ВК3)


Технические характеристики вентиляторов ВР 86-77-4 (№4)

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
0,18 1000 1030-2600 175-68 ДО39 х 4 52
0,25 1000 1200-2950 230-130 52
0,37 1000 1300-3100 325-130 52
0,55 1500 1550-4000 460-155 53
0,75 1500 1750-4200 550-270 55
1,1 1500 2000-4600 750-300 55
4 3000 2800-7500 2060-1275 70
5,5 3000 3800-8800 2100-1190 72
7,5 3000 4100-9200 2950-1250 90

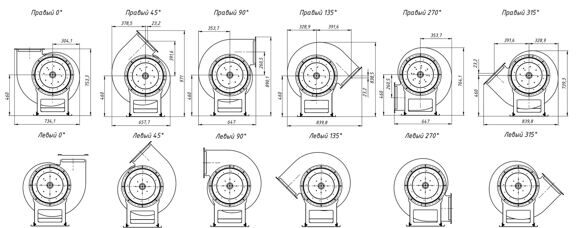

Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")

Угол разворота корпуса вентиляторов ВР 86-77-4 правого вращения - Компания АрмаВент


Варианты углов поворота корпуса
ЛЕВОГО вращения (вид со стороны "улитки")

Угол разворота корпуса вентиляторов ВР 86-77-4 левого вращения - Компания АрмаВент


Габаритные размеры (в мм), зависящие от поворота корпуса

Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

В

b

H

В

b

H

В

b

H

В

b

H

В

b

H

В

b

H

734

304

291

657

279

509

644

353

430

838

329

378

644

353

304

838

329

279

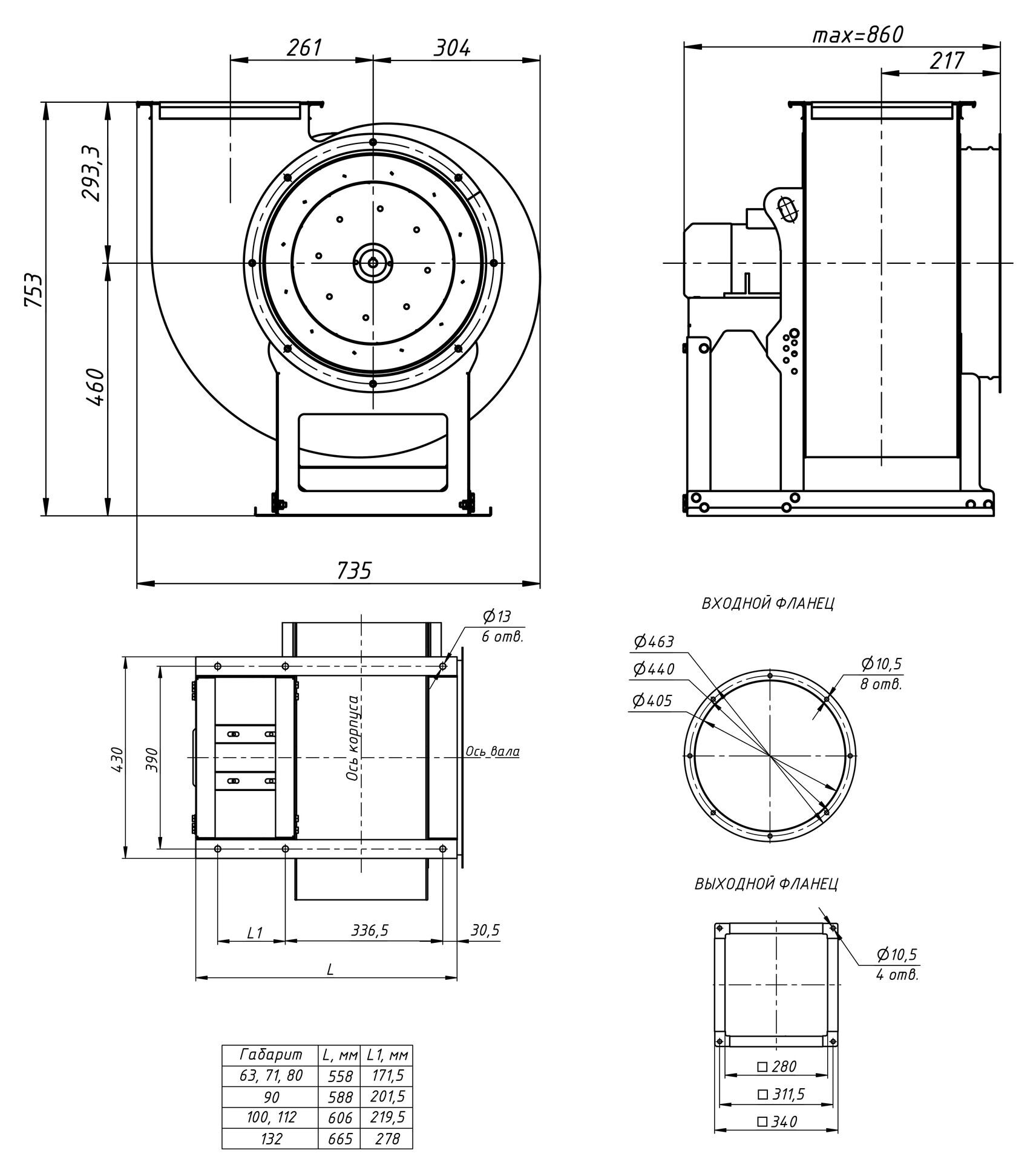

Общие габаритные размеры (мм)

Габаритный чертеж вентилятора ВР 86-77-4 (№4) - Компания АрмаВент

А

А1

А2

С

С1

С2

D

D1

L

l

a1

a2

d

d1

d2

h

n

n1

n2

260 312 312 386 290 500 405 440 705 217 280 280 6 10 12 520 8 4 4

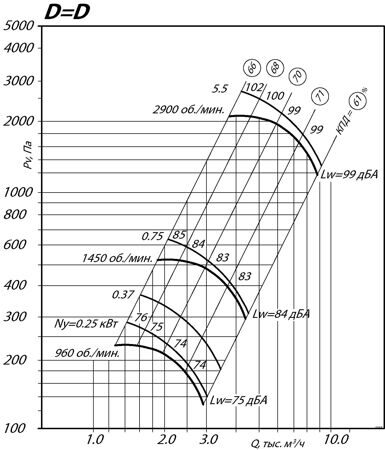

Аэродинамические характеристики ВР 86-77-4 (Д=Дн)

aero_vc_4_70_4

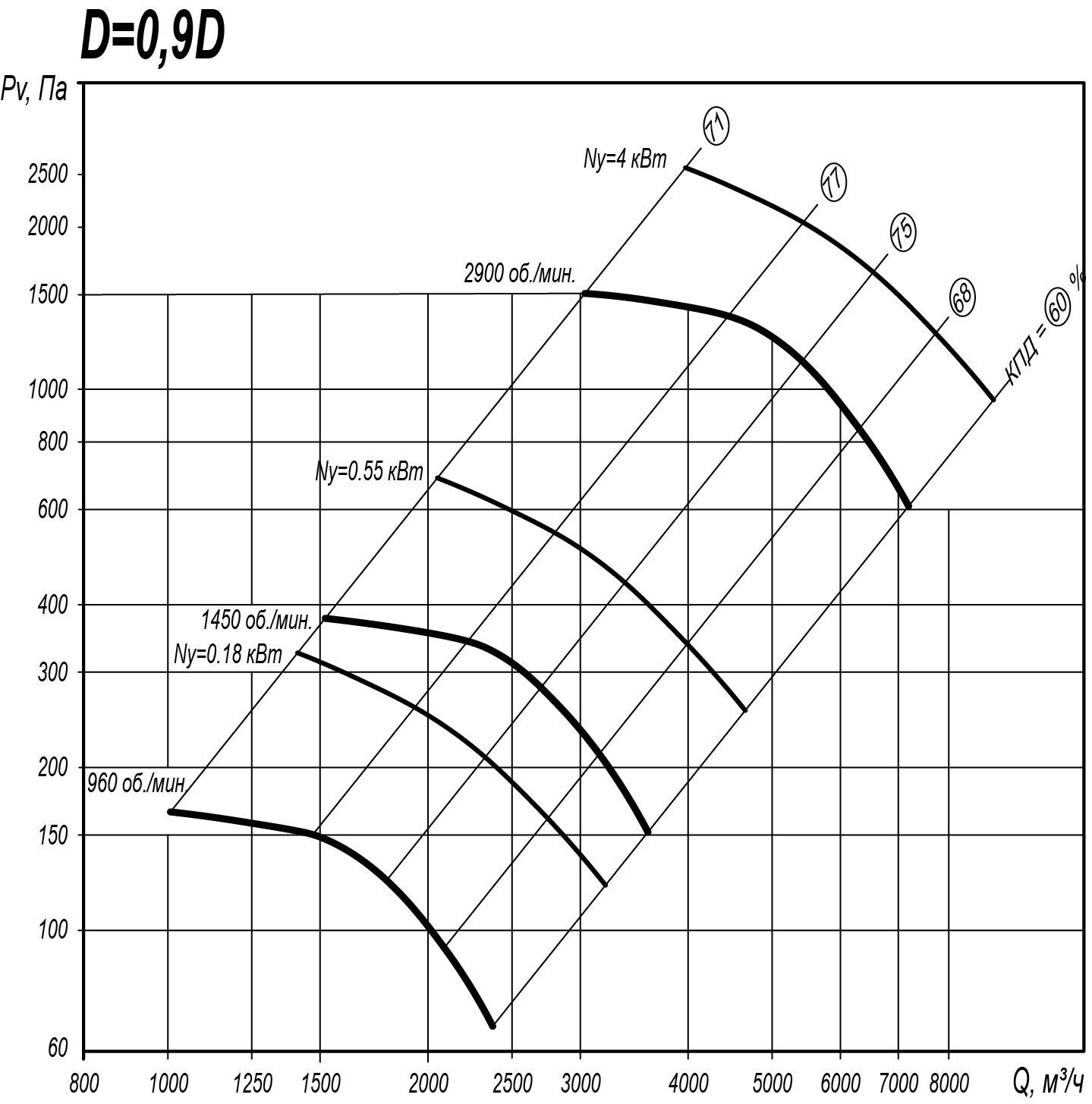

Аэродинамические характеристики вентиляторов ВР 86-77-4 (Д=0,9Дн)

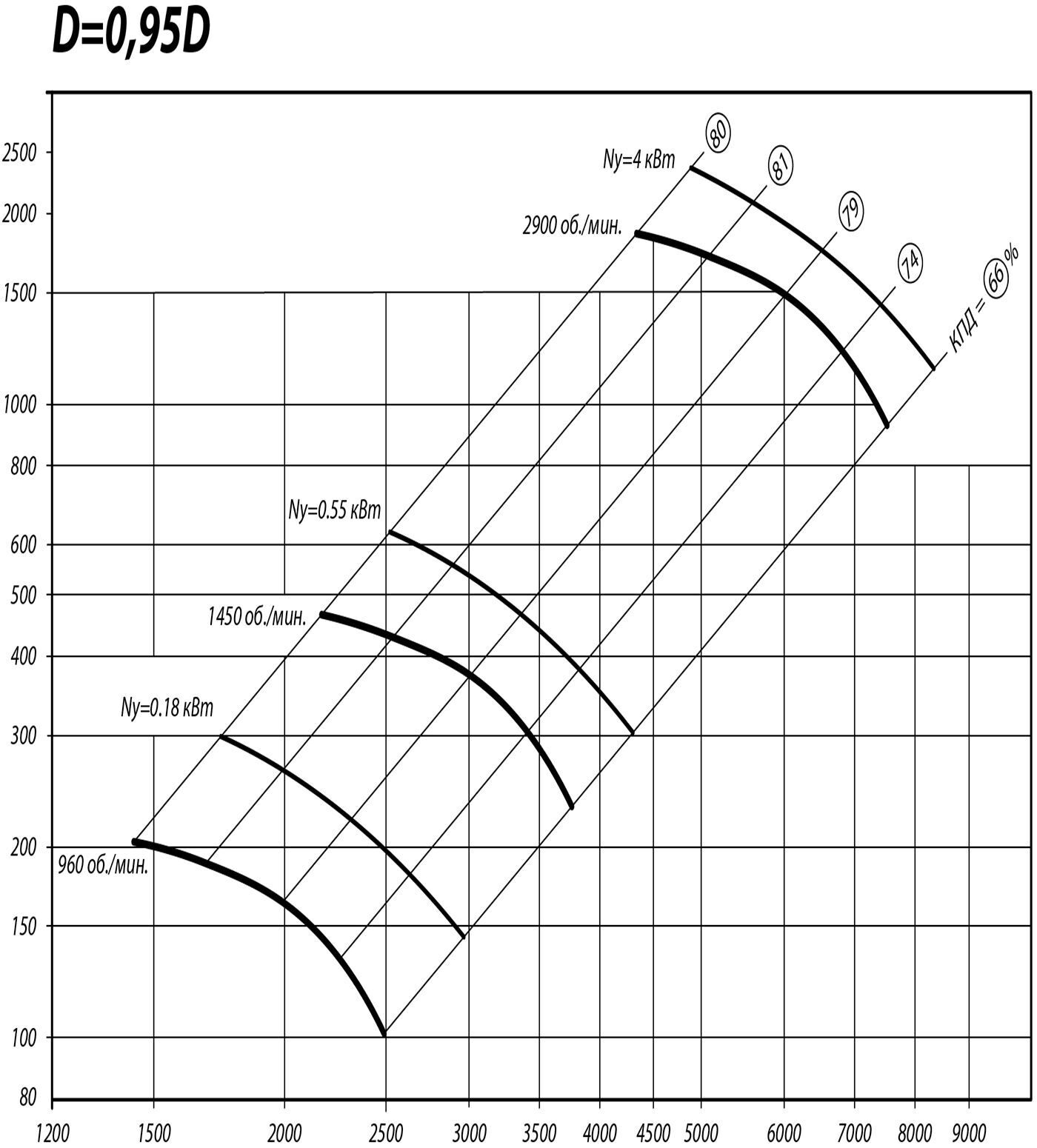

Аэродинамические характеристики вентиляторов ВР 86-77-4 (Д=0,95Дн)
Аэродинамические характеристики вентиляторов ВР 86-77-4 (Д=1,05Дн)

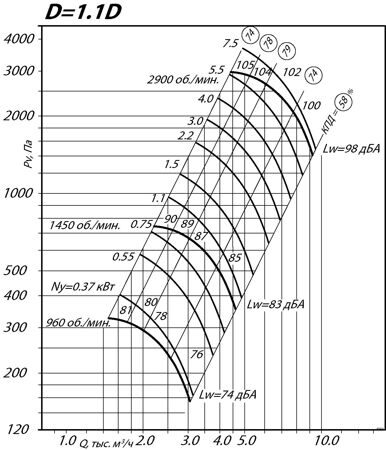

Аэродинамические характеристики вентиляторов ВР 86-77-4 (Д=1,1Дн)

Акустические характеристики
