Купить радиальные вентиляторы дымоудаления ВР 280-46-ДУ

Вентиляторы дымоудаления ВР 280-46ДУ    Скачать каталог      Цены (прайс-лист)

Дымоудаление - вентилятор ВР 280-46-ДУ от Компании АрмаВент Радиальные вентиляторы дымоудаления среднего давления и одностороннего всасывания применяются в стационарных аварийных системах вытяжной вентиляции. Предназначены для удаления дымовых газов, образующихся при пожаре и для одновременного вывода тепла за пределы помещения. Выпускаются вентиляторы номерами №2ДУ, №2,5ДУ, №3,15ДУ, №4ДУ, №5ДУ, №6,3ДУ, №8ДУ, №10ДУ, №12,5ДУ и двумя рабочими режимами дымоудаления : при температуре до 600 °С в течение 1-го часов (ВР 280-46-ДУ-01) или при температуре до 400 °С в течение 2-х часов (ВР 280-46-ДУ-02). Первое конструктивное исполнение (01) предусматривает изготовление рабочего колеса из нержавеющей жаропрочной стали, а корпуса - из оцинкованной. При втором исполнении (02) - рабочее колесо изготовлено из жаростойкой углеродистой стали со специальным покрытием, корпус - из оцинкованной стали.
Вентиляторы имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 32-мя вперед загнутыми лопатками, комплектуются трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.

Вентиляторы дымоудаления ВР 280-46-ДУ номерами 2 - 6,3 выпускаются исполнением 1 (схемой 1),при котором рабочее колесо вентилятора расположено на валу электродвигателя. Номера 10 и 12,5 - исполнением 5 (схемой 5), при котором корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей. Вентиляторы №8 выпускаются как первым, так и пятым исполнением.

Эксплуатируются при температуре окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.
Перемещаемые вентиляторами невзрывоопасные дымовоздушные смеси не должны содержать взрывчатых веществ, волокнистых и липких материалов. Содержание пыли и твердых включений не должно превышать 100 мг/м3.

Основные технические характеристики вентиляторов ВР 280-46ДУ

Обозначение и номер
вентилятора
Электродвигатель Частота вращения
рабочего колеса,
об/мин
Параметры в рабочей зоне Масса,
кг, не более
Тип Мощность,
кВт
Производительность,
тысяч м3/час
Полное давление,
Па
ВР 280-46-2ДУ-01 (02)
АИР63А4 0,25 1330 0,62-1,15 260-265 21,7
АИР63В4 0,37 1330 0,67-1,15 260-265 22,2
АИР80A2 1,5 2850 1,33-2,02 1200-1250 31,9
АИР80B2 2,2 1,33-2,55 1200-1200 34,6
ВР 280-46-2,5ДУ-01 (02)
АИР63В4 0,37 1320 0,97-1,42 370-440 24,2
АИР71А4 0,55 1357 1,42-2,08 450-460 29,9
АИР80В2 2,2 2850 2,00-2,55 1700-1900 40,5
АИР90L2 3 2,55-3,40 1900-2000 58,1
АИР100S2 4 3,40-4,30 2000-1970 56,5
АИР100L2 5,5 4,30-4,45 1970-1960 56,5
ВР 280-46-3,15ДУ-01 (02)
АИР71В6 0,55 915 1,34-2,95 305-410 43
АИР80А6 0,75 920 2,95-3,35 410-355 46
АИР80А4 1,1 1395 2,05-2,75 730-810 46
АИР80В4 1,5 2,75-3,80 810-860 48
АИР90L4 2,2 3,80-4,80 860-875 53
ВР 280-46-4ДУ-01 (02)
АИР80В6 1,1 920 2,65-3,60 506-580 73,8
АИР90L6 1,5 925 3,60-4,45 585-635 76
АИР100L6 2,2 945 4,45-6,60 655-648 87,5
АИР100L4 4 1410 4,17-5,66 1230-1400 87,5
АИР112M4 5,5 1430 5,66-7,63 1425-1545 105
АИР132S4 7,5 1440 7,63-10,30 1565-1530 128
ВР 280-46-5ДУ-01 (02)
АИР112MВ6 4 950 6,60-8,80 940-1050 129
АИР132S6 5,5 960 8,80-11,5 1070-1120 150
АИР132M6 7,5 970 11,5-14,0 1140-1150 166
АИР160S6 11 11,5-14,0 1140-1150 207
АИР132M4 11 1450 9,40-11,0 2200-2380 176
АИР160S4 15 1460 11,0-14,5 2380-2500 218
АИР160M4 18,5 14,5-17,0 2500-2540 243
АИР180S4 22 17,0-19,0 2560-2580 286
АИР3180M4 30 1470 19,0-21,1 2580-2660 278
ВР 280-46-6,3ДУ-01 (02)
АИР132M8 5,5 715 8,2-14,00 850-960 214
АИР160S8 7,5 730 14,0-17,5 980-1020 256
АИР160M8 11 17,5-21,3 1020-1035 281
АИР160S6 11 970 12,7-16,0 1540-1700 268
АИР160M6 15 16,0-21,0 1700-1790 293
АИР180M6 18,5 975 21,0-25,0 1800-1820 328
АИР200M6 22 25,0-28,5 1820-1840 403
ВР 280-46-8ДУ-01 (02) схема 1
АИР180M8 15 730 19,3-24,5 1330-1480 398
АИР200M8 18,5 24,5-28,2 1480-1510 473
АИР200L8 22 28,2-33,0 1510-1590 513
АИР225M8 30 735 33,0-41,5 1620-1650 558
АИР225M6 37 980 26,0-32,0 2400-2600 589
АИР250S6 45 985 32,0-38,0 2600-2750 724
Обозначение и номер
вентилятора
Электродвигатель Частота вращения
рабочего колеса,
об/мин
Параметры в рабочей зоне Масса,
кг, не более
Тип Мощность,
кВт/об.
Производительность,
тысяч м3/час
Полное давление,
Па
ВР 280-46-8ДУ-01 (02) схема 5
АИР180M8 15/750 730 19,3-24,5 1330-1480 398
АИР200M8 18,5/750 24,5-28,2 1480-1510 473
АИР200L8 22/750 28,2-33,0 1510-1590 513
АИР225M8 30/750 735 33,0-41,5 1620-1650 558
АИР225M6 37/1000 980 26,0-32,0 2400-2600 589
АИР250S6 45/1000 985 32,0-38,0 2600-2750 724
ВР 280-46-10ДУ-01 (02) схема 5
АИР160М4 18,5/1500 580 дек.38 860-1110 1072
АИР180S4 22/1500 660 13-37 1095-1380 1100
АИР180М4 30/1500 735 14-36 1375-1670 1120
АИР180М6 18,5/1000 588 12-38,5 885-114 1092
АИР200М6 22/1000 668 13-37,5 1120-1415 1142
АИР200L6 30/1000 723 13,5-35 1330-1615 1163
АИР250S6 45/1000 758 14,5-53 1430-1740 1320
АИР250М6 55/1000 818 16-55 1630-2000 1360
ВР 280-46-12,5ДУ-01 (02) схема 5
АИР200L6 30/1000 485 16-53 900-1095 1510
АИР250S6 45/1000 601 19-58 1375-1650 1652
АИР250М6 55/1000 623 20-70 1440-1715 1695

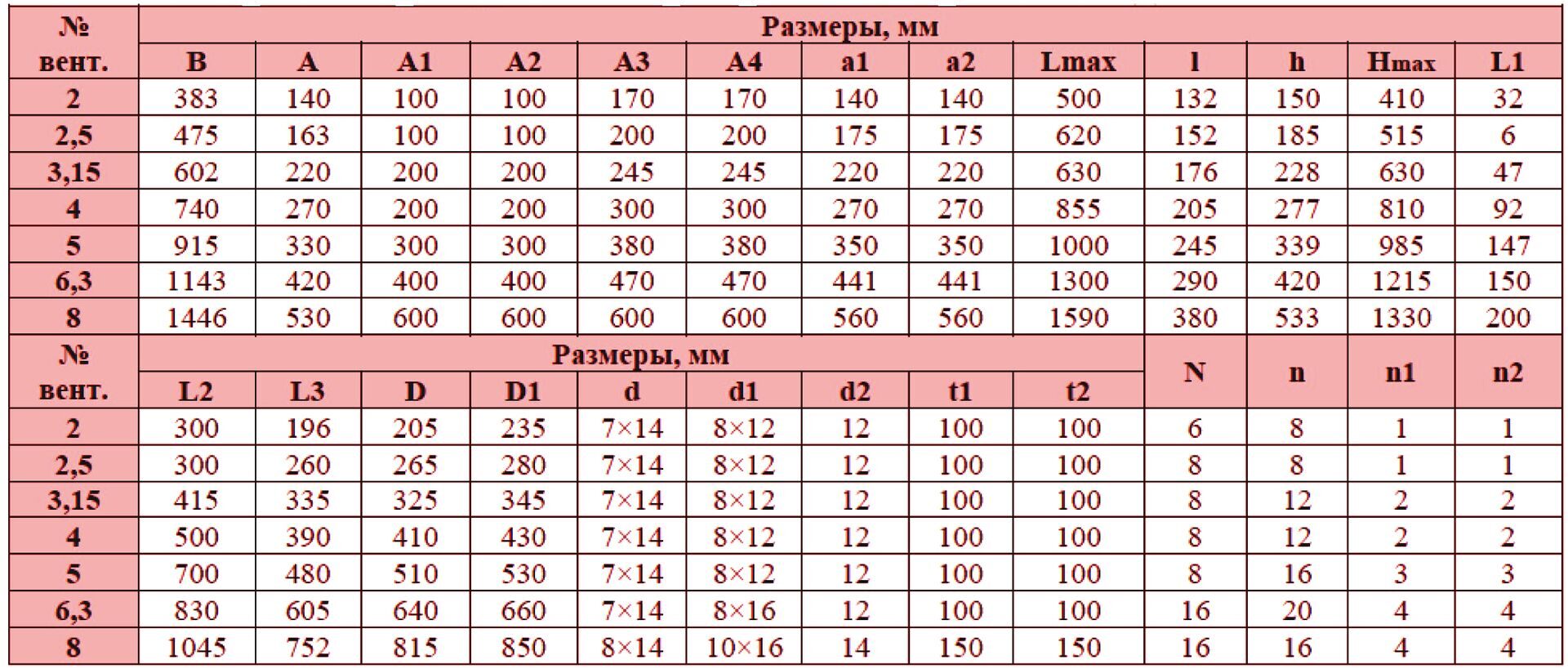

Габаритные и присоединительные размеры вентиляторов исполнением 1 (схемой 1)



Варианты углов разворота корпуса вентиляторов ПРАВОГО вращения, исполнение 1 (схема 1) (вид со стороны "улитки")

Схема углов разворота корпуса вентиляторов дымоудаления ВР 280-46-ДУ схема 1 (исполнение 1) правого вращения - Компания АрмаВент

Варианты углов разворот корпуса вентиляторов ЛЕВОГО вращения, исполнение 1 (схема 1) (вид со стороны "улитки")

Схема углов разворота корпуса вентиляторов дымоудаления ВР 280-46-ДУ схема 1 (исполнение 1) левого вращения - Компания АрмаВент

Габаритные размеры, зависящие от положения корпуса вентиляторов исполнение 1 (схема 1)

№ Вентилятора Пр 0º Пр 45º Пр 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
2 355 153 166 330 140 273 344 178 220
2,5 460 190 198 411 175 330 419 221 270
3,15 576 240 238 519 221 405 517 279 336
4 734 304 291 657 279 509 644 353 430
5 908 379 340 819 348 614 780 440 529
6,3 1138 478 420 1034 439 763 976 556 661
8 1436 606 533 1311 557 963 1238 705 830
№ Вентилятора Пр 135º Пр 270º Пр 315º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
2 438 165 190 344 178 153 438 165 140
2,5 536 206 237 419 221 190 536 206 175
3,15 665 260 299 517 279 240 665 260 221
4 838 329 378 644 353 304 838 329 279
5 1023 410 471 780 440 379 1023 410 348
6,3 1280 517 595 976 556 478 1280 517 439
8 1618 655 754 1238 705 606 1618 655 557

Габаритный чертеж вентиляторов дымоудаления ВР 280-46_№2ДУ-№8ДУ_исполнение 1 (схема 1) - Компания АрмаВент


вентилятора
A, мм A1, мм A2, мм C, мм C1, мм C2, мм D, мм D1, мм L, мм a1, мм
2 130 171,5 171,5 268 220 210 212 245 526 140
2,5 162 206,5 206,5 265 220 300 257 292 588 175
3,15 205 252,5 252,5 316 220 400 318 353 634 221
4 260 311,5 311,5 386 290 500 405 440 828 280
5 324 381,5 381,5 505 410 600 502 537 1028 350
6,3 410 472,5 472,5 498 460 650 633 668 1219 441
8 520 591,5 591,5 838 606 1050 803 850 1527 560

вентилятора
a2, мм d, мм d1, мм d2, мм h, мм n, шт. n1, шт. n2, шт. l, мм
2 140 6 10 12 250 6 4 4 147
2,5 175 6 10 12 320 8 4 4 164,5
3,15 221 6 10 12 410 8 4 4 187,5
4 280 6 10 12 520 8 4 4 217
5 350 8 10 14 650 8 4 4 252
6,3 441 8 10 14 720 8 4 4 297,5
8 560 10 10 14 905 16 4 4 389





Габаритные и присоединительные размеры вентиляторов исполнением 5 (схемой 5)



Стандартные и специальные варианты углов разворота корпуса вентиляторов ПРАВОГО вращения, исполнение 5 (схема 5)
(вид со стороны "улитки")

Схема углов разворота корпуса вентиляторов дымоудаления ВР 280-46-ДУ схема 5 (исполнение 5) правого вращения - Компания АрмаВент

Варианты углов разворот корпуса вентиляторов ЛЕВОГО вращения определяются зеркально правому.



Размеры, зависящие от стандартных углов разворота корпуса вентиляторов исполнением 5 (схема 5)


вентилятора
Пр 0º Пр 45º Пр 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
8 1856 830 533 1780 754 963 1730,5 704,5 830
10 2431 1055 660 2318 942 1213 2256 880 1055
12,5 2980 1302 785 2851 1173 1476 2768 1090 1302

вентилятора
Пр 270º Пр 315º
В, мм b, мм H, мм В, мм b, мм H, мм
8 1559 533 606 1989 963 556,5
10 2036 660 755 2588 1213 693
12,5 2463 785 925 3154 1590,5 843


Размеры, зависящие от специальных углов разворота корпуса вентиляторов исполнением 5 (схема 5)


вентилятора
Пр 0º Пр 45º Пр 90º Пр 135º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
8 1632 606 533 1583 556,5 963 1559 533 830 1989 963 754
10 2131 755 660 2068 692 1213 2036 660 1055 2588 1213 942
12,5 2227 925 785 2521 843 1476 2463 785 1302 3154 1476 1173



Габаритный чертеж вентиляторов дымоудаления ВР 280-46_№8ДУ-№12,5ДУ_исполнение 5 (схема 5) - Компания АрмаВент


вентилятора
A, мм A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм C5, мм D, мм D1, мм T1, мм T2, мм L, мм
8 520 591,5 591,5 755 1082 322 239 591 --- 803 850 --- --- 1257,5
10 653 600 600 780 1152 370 360 710 --- 1000 1050 754 754 1350
12,5 813 907 907 1025 1527 478 588 505 829 1250 1310 --- --- 1690

вентилятора
L1, мм a1, мм a2, мм d, мм d1, мм d2, мм h, мм t1, шт. t2, шт. n, шт. n1, шт. n2, шт. n3, шт. n4, шт. l, мм
8 1026 560 560 10 10 14 907 --- --- 16 4 8 --- --- 389
10 1376 698 696 11 12 14 1120 150 150 12 20 8 4 4 450
12,5 1678 875 875 12 10 16 1375 --- --- 16 4 10 --- --- 545,5



Аэродинамические характеристики

Акустические характеристики вентиляторов
