Вентилятор ВР 280-46-4 (№4)

Вентилятор ВР 280-46-4 (№4)

 Цены на вентиляторы


280-46Основные параметры :

Среднего давления, одностороннего всасывания
№4 - означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
Количество лопаток рабочего колеса - 32 (загнутых вперед)

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 280-46-4 (№4))
Общего назначения жаропрочные из углеродистой стали (ВР 280-46-4Ж2)
Коррозионностойкие из нержавеющей стали (ВР 280-46-4К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВР 280-46-4К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 280-46-4В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 280-46-4ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 280-46-4ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 280-46-4ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 280-46-4ВК3)


Технические характеристики

Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
1,1 1000 2550-3550 540-625

ДО-39 х 4
57
1,5 1000 2550-4750 540-680 59
2,2 1000 2550-6600 540-690 78
3 1000 2550-7550 540-660 96
4 1500 3810-5450 1230-1480 78
5,5 1500 3810-6850 1230-1580 102
7,5 1500 3810-10300 1230-1565 ДО-40 х 4 126
11 1500 3810-11400 1230-1550 135

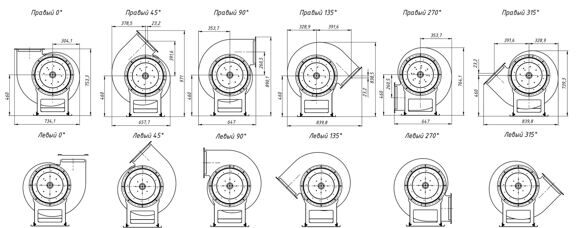

Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")

Угол разворота корпуса вентиляторов ВР 280-46-4 правого вращения - Компания АрмаВент

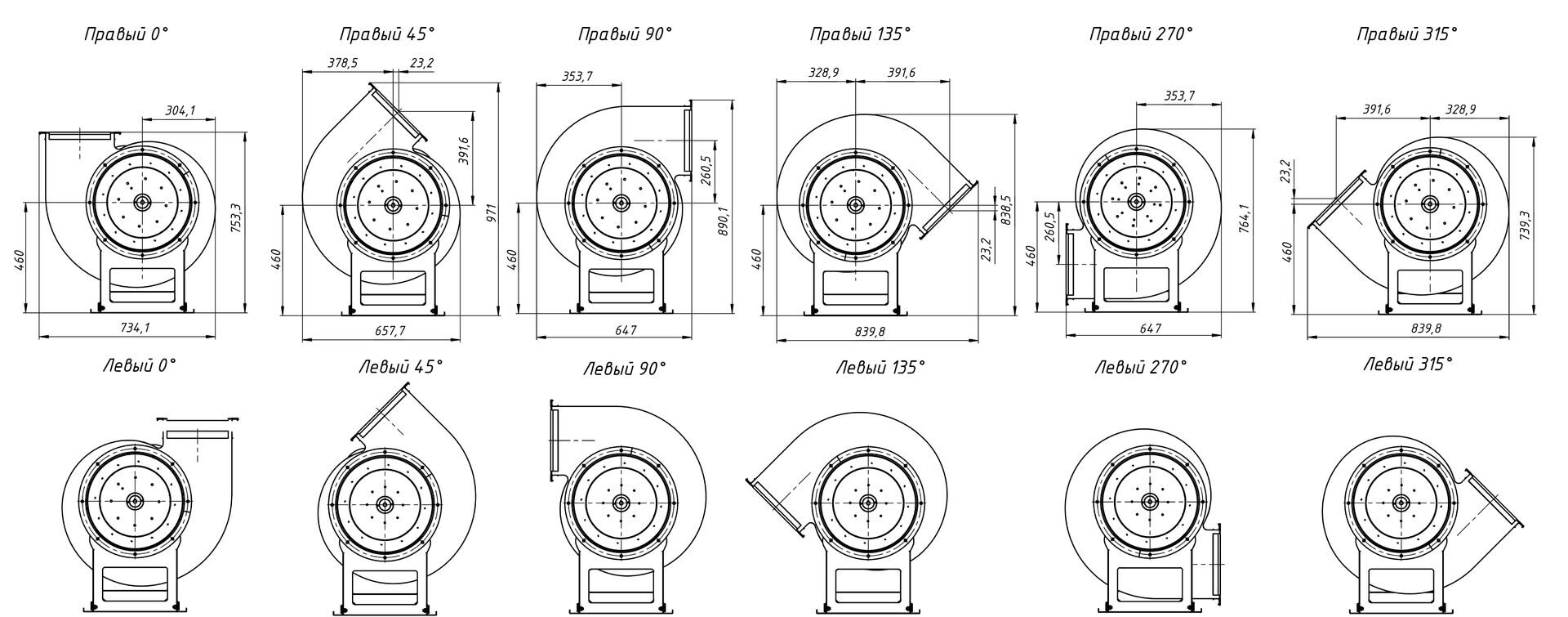

Варианты углов поворота корпуса
ЛЕВОГО вращения (вид со стороны "улитки")

Угол разворота корпуса вентиляторов ВР 280-46-4 левого вращения - Компания АрмаВент


Габаритные размеры
(в мм)
, зависящие от поворота корпуса

Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

734 304 291 657 279 509 644 353 430 838 329 378 644 353 304 838 329 279

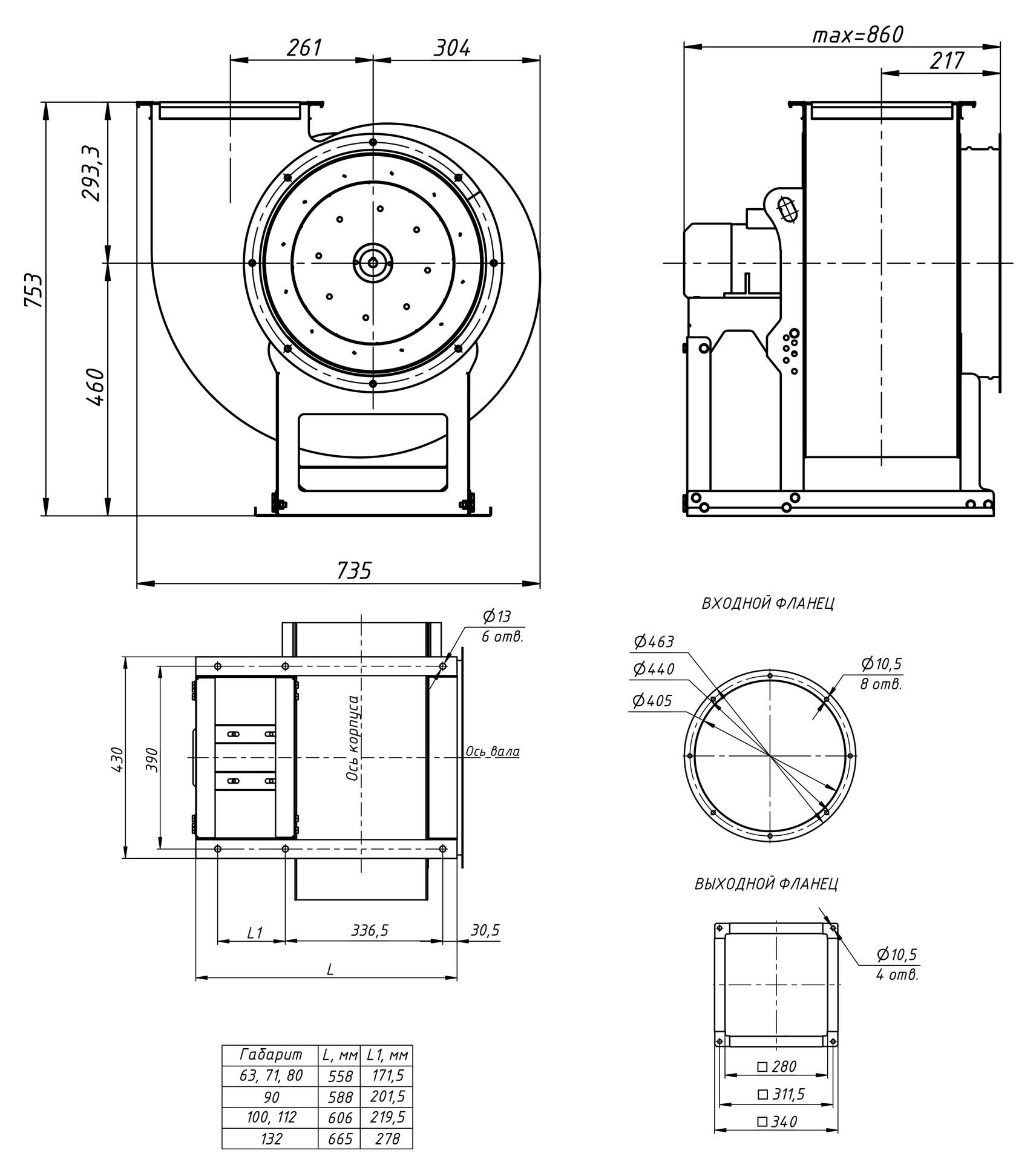

Общие габаритные размеры
(мм)

srednee_№2_gabarit

А

А1

А2

С

С1

С2

D

D1

L

l

a1

a2

d

d1

d2

h

n

n1

n2

260 312 312 386 290 500 405 440 828 217 280 280 6 10 12 520 8 4

4



Аэродинамические характеристики вентиляторов ВР 280-46-4 (№4)

aero_srednee_4



Акустические характеристики
