Купить вентиляторы ВКРВ у производителя

Вентиляторы ВКРВ         Цены (прайс-лист)      Каталог

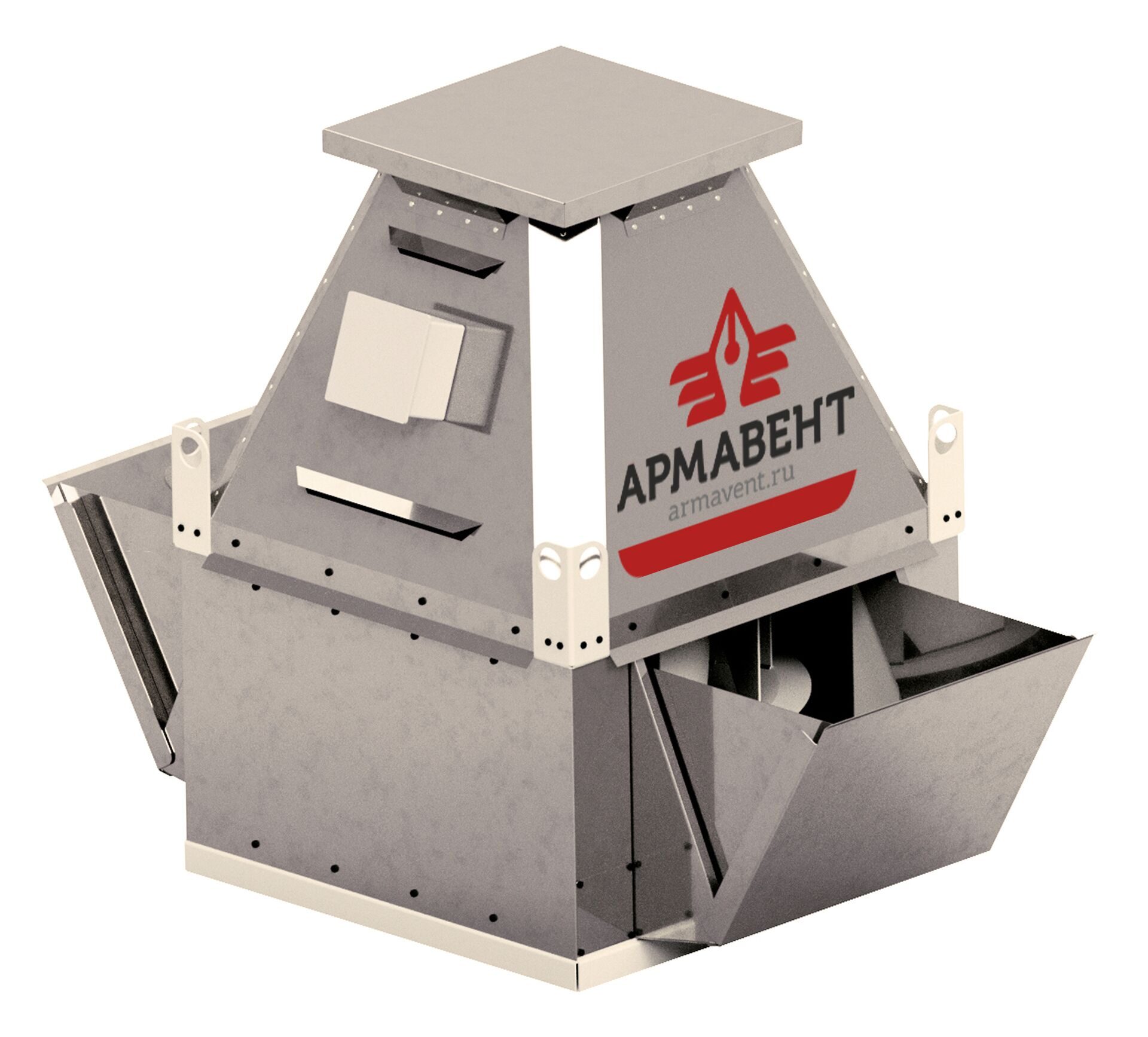

Крышный вентилятор ВКРВ - Компания АрмаВент Крышные вентиляторы ВКРВ с вертикальным (факельным) выбросом воздуха, низкого давления, одностороннего всасывания устанавливаются на кровле зданий. Предназначены, как правило, для работы без сети воздуховодов в системах вытяжной вентиляции. При работе с сетью воздуховодов производительность и напор должны соответствовать параметрам рабочей зоны. Температура окружающей среды от минус 40°С до плюс 40°С ( до +45° для тропического исполнения). Эксплуатация вентиляторов промышленных в условиях умеренного и тропического климата, 1-я категория размещения, по ГОСТ 15150-69. Вентиляторы имеют 6 или 9 назад загнутых лопаток, оснащаются специальными карманами для предотвращения утечки воздуха в выключенном состоянии, могут комплектоваться клапанами, стаканами и поддонами. Применяются крышные вентиляторы ВКРВ для удаления воздуха и других невоспламеняющихся сред, с содержанием твердых примесей и липких веществ не более 100 мг/м3.

Изготовление в общепромышленном исполнении по ТУ 4861-003-03002146-2016.

Изготовление во взрывозащищенном исполнении по ТУ 28.25.20-001-03002146-2017.

В зависимости от предназначения и условий эксплуатации, вентилятор ВКРВ имеет исполнения :

Общепромышленное исполнение из углеродистой стали
Коррозионностойкое исполнение из нержавеющей стали - К1 (К)
Взрывозащищенное исполнение из разнородных металлов -  В (Р)
Взрывозащищенное, коррозионностойкое исполнение из нержавеющей стали - ВК1
Взрывозащищенное исполнение из алюминиевых сплавов - ВК3

Технические характеристики крышных вентиляторов ВКРВ

Номер
вентилятора

Количество
лопаток, z

Электродвигатель
кВт / об. в мин.

Производительность,
103 х м3/час

Полное давление,
Па, t=20 °C

Масса,
кг

ВКРВ-3,55 (№3,55)

6

0,18 / 1500

0,25 / 1500

0,5-2,4

0-250

76

1,5 / 3000

2,2 / 3000

1-4,8

0-1160

85

9

0,25 / 1500

0,37 / 1500

0,6-2,85

0-252

75

2,2 / 3000

3 / 3000

1,2-6,1

0-1160

87

ВКРВ-4 (№4)

6

0,25 / 1500

0,37 / 1500

0,55 / 1500

1-3,7

0-320

89

3 / 3000

2-7,8

0-1400

100

9

0,37 / 1500

0,55 / 1500

0,75 / 1500

0,9-4,3

0-365

93

4 / 3000

5,5 / 3000

1,8-8,6

0-1460

111

ВКРВ-4,5 (№4,5)

6

0,55 / 1500

0,75 / 1500

1,2-5,3

0-470

94

5,5 / 3000

7,5 / 3000

3,2-11,2

0-1920

155

9

1,1 / 1500

1,4-6,2

0-470

94

7,5 / 3000

11 / 3000

2,8-12,4

0-1950

94

ВКРВ-5 (№5)

6

0,37 / 1000

1,1 / 1500

1,5 / 1500

2,2-7,6

0-590

130

9

0,55 / 1000

1,5 / 1500

2,2 / 1500

2,2-8,8

0-580

130

ВКРВ-5,6 (№5,6)

6

0,55 / 1000

0,75 / 1000

2-7

0-300

133

2,2 / 1500

3-10,4

0-700

133

9

0,75 / 1000

1,1 / 1000

2-8,4

0-320

175,9

3 / 1500

3-12,4

0-730

175,9

ВКРВ-6,3 (№6,3)

6

1,1 / 1000

2,8-10

0-395

161

3 / 1500

4 / 1500

4,4-15,5

0-960

161

9

1,5 / 1000

3-11,6

0-420

180,5

5,5 / 1500

8-18,2

0-960

180,5

ВКРВ-7,1 (№7,1)

6

1,1 / 750

1,5 / 1000

2,2 / 1000

4-14,8

0-550

184

7,5 / 1500

6,1-22,1

0-1240

219

9

1,5 / 750

3 / 1000

4-17,2

0-550

189

11 / 1500

6,4-26

0-1240

233

ВКРВ-8 (№8)

6

1,5 / 750

3 / 1000

4 / 1000

6-21

0-680

272

11 / 1500

15 / 1500

6,4-32

0-1530

389

9

2,2 / 750

3 / 750

4,5-19

0-400

266

5,5 / 1000

7,5 / 1000

6-24,5

0-700

426

18,5 / 1500

22 / 1500

9-37,5

0-1610

469

ВКРВ-9 (№9)

6

2,2 / 750

3 / 750

6-22

0-460

308

5,5 / 1000

7,5 / 1000

8-30

0-860

345

22 / 1500

9

4 / 750

5,5 / 750

7-26

0-480

339

11 / 1000

9-36

0-900

410

22 / 1500

ВКРВ-10 (№10)

6

4 / 750

5,5 / 750

8-30

0-590

461

11 / 1000

15  / 1000

12-41,2

0-1080

547

18,5 / 1000

9

5,5 / 750

7,5 / 750

9-37

0-640

504

15  / 1000

18,5 / 1000

11,2-47,5

0-1120

727

ВКРВ-11,2 (№11,2)

6

7,5 / 750

11 / 750

12-44

0-780

565

18,5 / 1000

22 / 1000

16-58

0-1390

665

9

11 / 750

15 / 750

14-52

0-800

570

30 / 1000

16-69

0-1400

963

ВКРВ-12,5 (№12,5)

6

15 / 750

17-61

0-960

710

37 / 1000

9

22 / 750

17-72

0-1000

1106

37 / 1000





Габаритные и присоединительные размеры

Габаритный чертеж вентилятора ВКРВ - Компания АрмаВент

Номер
вентилятора

D1, мм

D2, мм

D3, мм

L, мм

H, мм

B, мм

d2, мм

d3, мм

n, шт.

n1, шт.

3,55

380

430

595

800

740

580

10,5

16

8

8

4

380

430

595

900

770

580

10,5

16

8

8

4,5

430

490

595

1000

830

680

10,5

16

8

8

5

430

490

595

1158

727

842

10,5

16

8

8

5,6

525

660

772

1380

935

1000

10,5

16

8

8

6,3

 595

 660

 772

 1390

 950

840

10,5

16

8

8

7,1

595

660

772

1498

951

921

10,5

16

8

8

8

750

850

1072

1940

1200

1153

10,5

16

8

8

9

770

850

1072

1940

1450

1190

10,5

16

8

8

10

920

1040

1272

2215

1515

1370

10,5

16

8

8

11,2

950

1040

1272

2260

1635

1445

10,5

16

8

8

12,5

1100

1310

1522

2534

1718

1576

10,5

16

8

8



Акустические характеристики

Количество
лопаток,
z
Поправки  ΔLw для расчета уровня звуковой мощности (дБ)
в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
ВКРВ z=6 +1 +7 +2 0 -7 -12 -12 -21
ВКРВ z=9 -9 -8 -3 -3 -4 -9 -14 -19

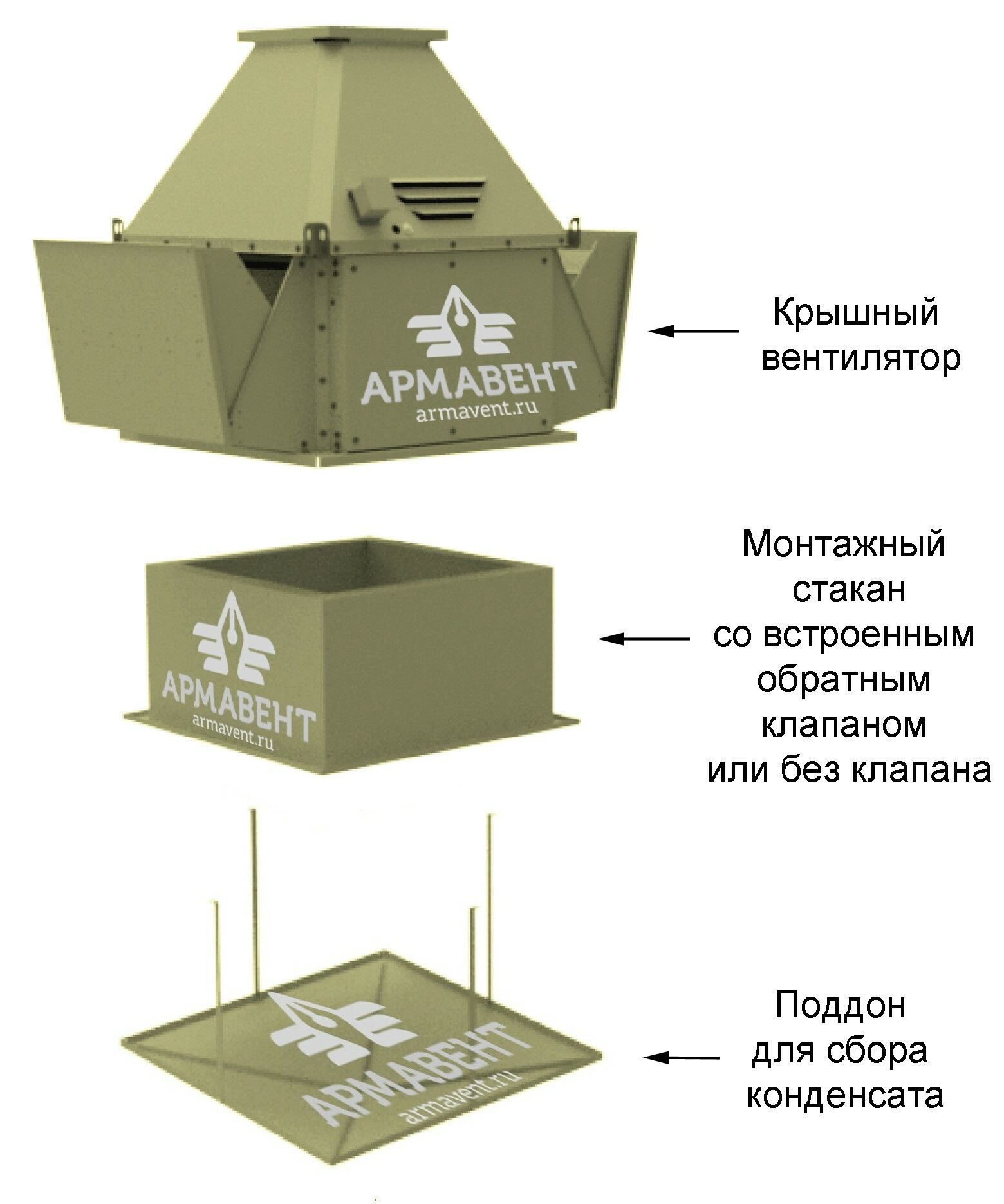

Монтаж крышных вентиляторов ВКРВ

Монтаж крышных вентиляторов ВКРВ



Монтажные стаканы СТМ для ВКРВ

Клапаны обратные для ВКРВ

Поддоны для ВКРВ
