Вентилятор ВДН-15

Дутьевой вентилятор ВДН-15                     Цены (прайс-лист)

dymosos-shema-3 ВДН-15 - это дутьевой вентилятор одностороннего всасывания, который предназначен для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение вентиляторов ВДН-15 в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дутьевые вентиляторы ВДН-15 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое. Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция вентиляторов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным сплавом для большей устойчивости к абразивной золе.

Стандартное исполнение в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до +40°С. Возможно изготовление в нестандартном исполнении (см. здесь)

Вентиляторы дутьевые ВДН-15 выпускаются конструктивной схемой 3 (исполнением 3), при которой рабочее колесо вентилятора соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса без двигателя, кг
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
 м3

Полное давление,
Па

55 750 37500 2200

2100

75 1000 50000 3700
315 1500 78000 8200



Варианты углов разворота корпуса вентиляторов ВДН-15

Левое вращение

lev

Правое вращение

prav

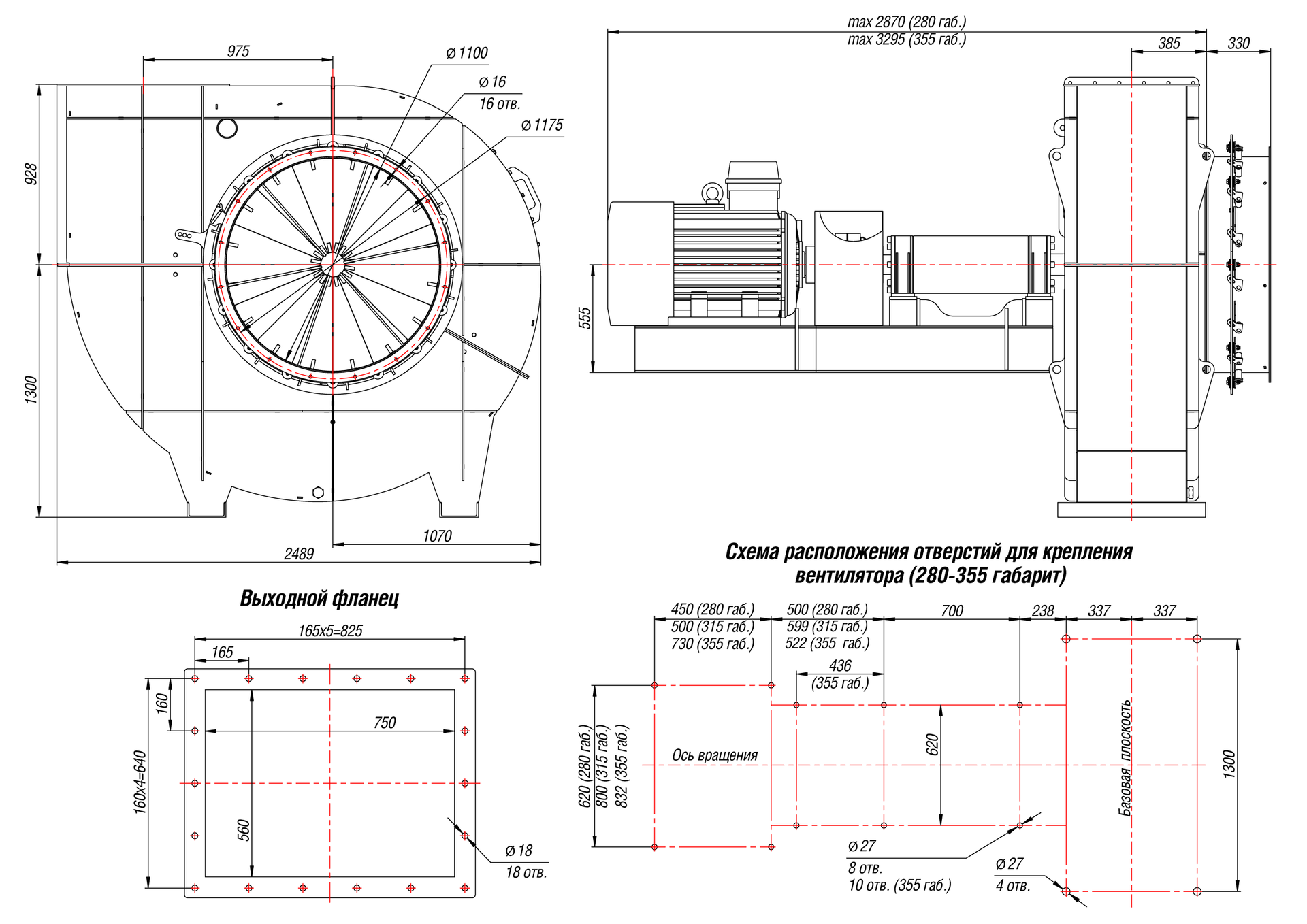

Габаритные и присоединительные размеры вентиляторов ВДН-15, схема 3, правый 90°
(в мм)

15-17-3

A max A1 a B b D H h C E L1 L2 t1 t2 T1 T2
2401 1506 715 2537 975 1500 2328 1400 750 560 674 230 165 160 825 640



Аэродинамические характеристики

aero_vdn_15



Акустические характеристики

Частота вращения,
об/мин
Зона измерения Значение Lpl, дБ в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
750 Нагнетание 101 106 105 102 100 96 90 107
Всасывание 97 102 101 98 96 92 86 103
Вокруг корпуса 92 96 105 92 89 84 78 96
1000 Нагнетание 108 113 112 109 107 103 97 114
Всасывание 104 109 108 105 103 99 93 110
Вокруг корпуса 99 103 102 99 96 91 85 103
1500 Нагнетание 117 120 125 122 119 114 109 127
Всасывание 113 116 121 118 114 110 105 123
Вокруг корпуса 108 111 115 112 108 102 97 116

При условиях: Температура окружающей среды =100°С;  Рбар=760 мм рт. ст.;  ΔОНА=0°
