Главная / Вентиляторы / Вентиляторы ВЦ 9-55 / Вентилятор ВЦ 9-55-12,5 (№12,5)

Вентилятор ВЦ 9-55-12,5 (№12,5)

Вентилятор ВЦ 9-55-12,5 (№12,5)

Цены (прайс-лист)


vc-9-55-12,5 Основные параметры :

Среднего давления, одностороннего всасывания
№12,5 - означает, что диаметр рабочего колеса равен 12,5 дециметрам (1250 мм)
Количество лопаток рабочего колеса - 32 (загнутых вперед)

Конструктивное исполнение :

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей


В зависимости от предназначения и условий эксплуатации,
вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 9-55-12,5 (№12,5))
Общего назначения жаропрочные из углеродистой стали (ВЦ 9-55-12,5Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 9-55-12,5К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 9-55-12,5К1Ж2)

По причине конструктивного исполнения (клиноременная передача), возможно изготовление данных вентиляторов только с частичной взрывозащитой.

Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Производительность
м3/час
Полное давление
(Па)
11 220* 18100-58100 280-355 ДО-43 х 10
15 240* 19200-62100 340-440
18,5 270* 21600-70100 425-535
30 300* 24500-78100 525-690
37 330* 26700-85200 640-800
45 360* 28900-93500 760-940
55 400* 32500-100000 930-1230
75 440* 36100-111500 1150-1500
110 490* 40000-127500 1400-1870

* - частота вращения на рабочем колесе





Габаритные и присоединительные размеры вентиляторов ВЦ 9-55-12,5 схема 5 (мм)


Варианты углов поворота корпуса вентиляторов ПРАВОГО вращения схема 5 (вид со стороны "улитки")

 ugol_shema_5_pravoe



Варианты углов поворота корпуса вентиляторов ЛЕВОГО вращения схема 5 (вид со стороны "улитки")

 ugol_shema_5_levoe

Размеры, зависящие от положения корпуса вентиляторов №12,5 схема 5 (мм)

Пр 0º, Лев 0°

Пр 45º, Лев 45°

Пр 90º, Лев 90°

Пр 270º, Лев 270°

Пр 315º, Лев 315°

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

2980 1302 785 2851 1173 1476 2768 1090 1302 2463 785 925 3154 1591 843

Пр 0º спец, Лев 0° спец

Пр 45º спец, Лев 45° спец

Пр 90º спец, Лев 90° спец

Пр 315º спец, Лев 315° спец

B

b

H

B

b

H

B

b

H

B

b

H

2227 925 785 2521 843 1476 2463 785 1302 3154 1476 1173


Общий габаритный чертеж схема 5 (мм)

srednee_shema5_gabarit

A

A1

A2

C

C1

C2

C3

C4

C5

D

D1

T1

T2

L

L1

813 907 907 1025 1527 478 588 505 829 1250 1310 --- --- 1690 1678

a1

a2

d

d1

d2

h

t1, шт.

t2, шт.

n, шт.

n1, шт.

n2, шт.

n3, шт.

n4, шт.

l

875 875 12 10 16 1375 --- --- 16 4 10 --- --- 546

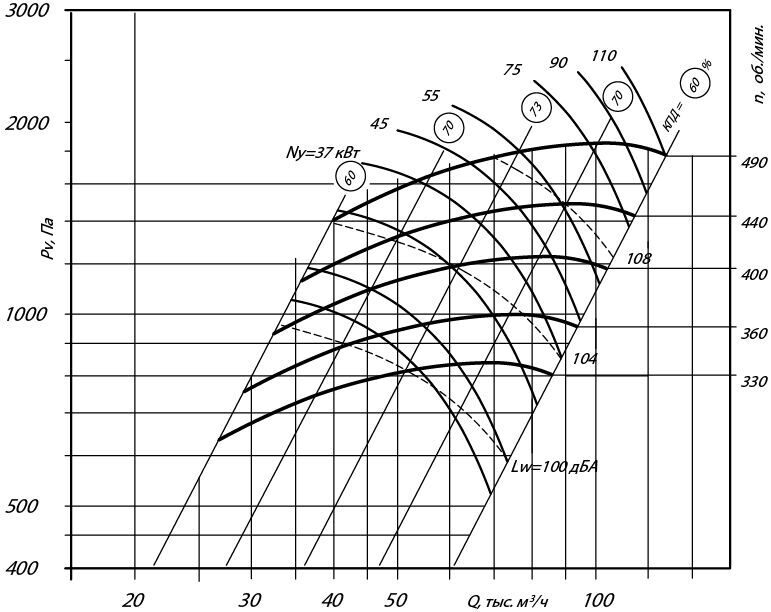

Аэродинамические характеристики ВЦ 9-55-12.5 схема 5

aero_srednee_12,5_shema5

Акустические характеристики

Частота вращения
на раб. колесе, об/мин

Значение Lpi, дБ в октавных полосах f, Гц

Lpa, дБА

63

125

250

500

1000

2000

4000

8000

485

105

105

109

111

107

103

98

90

115

611

108

108

112

114

110

106

101

93

118

618

110

110

114

116

112

108

103

95

120
