Вентилятор ВЦ 14-46-3,15 (№3,15)

Вентилятор ВЦ 14-46-3,15 (№3,15)

Цены на вентиляторы


vc-14-46Основные параметры :

Среднего давления, одностороннего всасывания
№3,15 - означает, что диаметр рабочего колеса равен 3,15 дециметрам (315 мм)
Количество лопаток рабочего колеса - 32 (загнутых вперед)

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 14-46-3,15 (№3,15))
Общего назначения жаропрочные из углеродистой стали (ВЦ 14-46-3,15Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 14-46-3,15К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 14-46-3,15К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 14-46-3,15В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 14-46-3,15ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 14-46-3,15ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 14-46-3,15ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВЦ 14-46-3,15ВК3)


Технические характеристики

Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
0,37 1000 1180-1600 320-370 ДО-38 х 4 43
0,55 1000 1180-2610 320-405 43
0,75 1000 1180-3350 320-390 46
1,1 1000 1180-3550 320-380 46
1,1 1500 1790-2600 710-860 46
1,5 1500 1790-3400 710-910 47
2,2 1500 1790-4800 710-900 51
3 1500 1790-5400 710-890 ДО-39 х 4 71

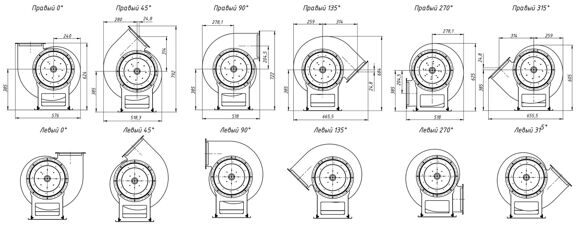

Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")

Угол разворота корпуса вентиляторов ВЦ 14-46-3,15 правого вращения - Компания АрмаВент


Варианты углов поворота корпуса
ЛЕВОГО вращения (вид со стороны "улитки")

Угол разворота корпуса вентиляторов ВЦ 14-46-3,15 левого вращения - Компания АрмаВент


Габаритные размеры
(в мм)
, зависящие от поворота корпуса

Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

576 240 238 519 221 405 517 279 336 665 260 299 517 279 240 665 260 221



Общие габаритные размеры
(мм)

srednee_№2.5_gabarit

А

А1

А2

С

С1

С2

D

D1

L

l

a1

a2

d

d1

d2

h

n

n1

n2

205 253 253 316 220 400 318 353 634 188 221 221 6 10 12 410 8 8 4



Аэродинамические характеристики вентиляторов ВЦ 14-46-3.15 (№3.15)

aero_srednee_3,15



Акустические характеристики
