Купить вентиляторы ВЦ 14-46 у производителя

Вентиляторы ВЦ 14-46

Цены (прайс-лист)  Каталог

Вентилятор ВЦ 14-46 схема 1 (исполнение 1) Вентилятор ВЦ 14-46 схема 5 (исполнение 5)Радиальные центробежные вентиляторы ВЦ 14-46 - одни из самых распространенных и популярных промышленных вентиляторов нашего производства.
Изготавливаются из оцинкованной или нержавеющей стали в обычном исполнении; из разнородных металлов, алюминиевых сплавов или нержавеющей стали - во взрывозащищенном исполнении. Вентилятор ВЦ 14-46 относится к группе вентиляторов среднего давления, одностороннего всасывания, применяется в различных системах
вентиляции и отопления воздухом, в производственных установках и технологических линиях легкой и тяжелой промышленности. Корпус вентиляторов ВЦ 14-46 имеет спиральный поворотный корпус в виде "улитки" и рабочее колесо с 32-мя вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое. Радиальные вентиляторы используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200°С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ. Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.
По желанию заказчика вентиляторы ВЦ 14-46 комплектуются гибкими вставками,виброизоляторами и частотными преобразователями.

Изготовление в общепромышленном исполнении по ТУ 4861-002-03002146-2016.

Изготовление во взрывозащищенном исполнении по ТУ 28.25.20-001-03002146-2017.

Выпускаются двумя вариантами конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева)

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа)


В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Общего назначения из оцинкованной стали
  • Общего назначения теплостойкие из углеродистой стали (Ж2)
  • Коррозионностойкие из нержавеющей стали (К1)
  • Коррозионностойкие теплостойкие из нержавеющей стали (К1Ж2)
  • Взрывозащищенные из разнородных материалов (В)
  • Взрывозащищенные теплостойкие из разнородных материалов (ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВК1)
  • Взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали (ВК1Ж2)
  • Взрывозащищенные из алюминиевых сплавов (ВК3)

Вся серия взрывозащищенных вентиляторов имеет взрывозащищенные электродвигатели.

    Модельный ряд и краткие технические характеристики вентиляторов ВЦ 14-46

Для просмотра полных характеристик и габаритных размеров определенного вентилятора нажмите на его обозначение в первом столбце

Обозначение
вентилятора

Конструктивное
исполнение
(схема)

Комплектация
электродвигателями

Пределы параметров
в рабочей зоне

 По мощности
(кВт)

 По частоте вращения
(об./мин.)

По производительности
3/час)

По полному давлению
(Па)

Вентилятор ВЦ 14-46-2 (№2)

1

0,18-2,2 1500/3000 570-800 270-1220
Вентилятор ВЦ 14-46-2,5 (№2,5)

1

0,37-7,5 1500/3000 890-5100 410-2000
Вентилятор ВЦ 14-46-3,15 (№3,15)

1

0,37-3,0 1000/1500 1180-5400 320-890
Вентилятор ВЦ 14-46-4 (№4)

1

1,1-11,0 1000/1500 2550-11400 540-1550
Вентилятор ВЦ 14-46-5 (№5)

1

4,0-30,0 1000/1500 5000-24500 860-2500
Вентилятор ВЦ 14-46-6,3 (№6,3)

1

5,5-30,0 750/1000 7500-33100 790-1780

5

2,2-37,0 400-1100* 4200-36400 240-2400
Вентилятор ВЦ 14-46-8 (№8)

1

15,0-90,0 750/1000 15300-65400 1250-2800

5

3,0-75,0 300-880* 6250-60000 220-2480
Вентилятор ВЦ 14-46-10 (№10)

5

5,5-110,0 250-700* 10400-94500 240-2420
Вентилятор ВЦ 14-46-12,5 (№12,5)

5

11,0-110,0 220-490* 18100-127500 280-1870

 * - частота вращения на рабочем колесе

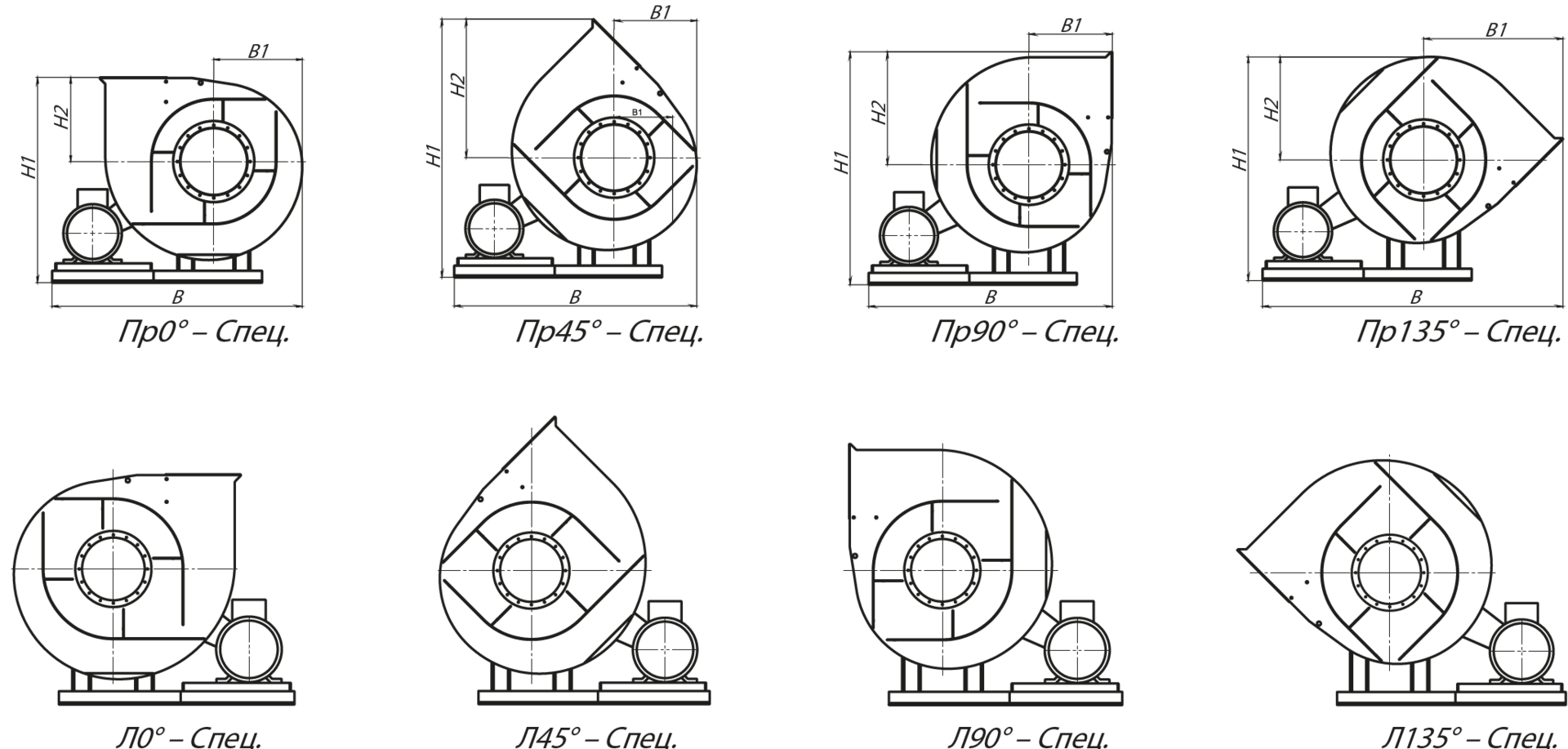

Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")

Угол разворота корпуса вентиляторов ВЦ 14-46 правого вращения


Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")

Угол разворота корпуса вентиляторов ВЦ 14-46 левого вращения


Акустические характеристики вентиляторов ВЦ 14-46

Номер вентилятора Частота вращения,
об/мин.
Значение Lpi в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
2 1500 71 75 77 84 70 67 60 86
3000 83 88 91 94 95 87 84 99
2,5 1500 76 77 78 79 74 72 70 83
3000 92 92 93 94 95 90 88 100
3,15 1000 74 76 82 69 66 59 56 83
1500 79 83 85 91 78 75 68 92
4 1000 83 83 85 81 78 75 68 87
1500 92 93 92 94 91 88 75 96
Номер вентилятора Частота вращения, об/мин. Значение Lpi в октавных полосах f, Гц LpA, дБА
63 125 250 500 1000 2000 4000 8000
5 1000 87 88 92 94 90 86 81 73 94
1500 97 98 102 104 100 96 91 83 104
6,3 750 88 89 93 95 91 87 82 74 93
1000 96 97 101 103 99 95 90 82 110
8 750 96 97 101 103 99 95 90 82 103
1000 103 104 108 110 106 102 97 89 110

Номер вентилятора

Частота вращения
на раб. колесе, об/мин

Значение Lpi, дБ в октавных полосах f, Гц

Lpa, дБА

63

125

250

500

1000

2000

4000

8000

10

580

102

103

107

109

105

101

96

88

113

652

103

104

108

110

106

102

97

89

114

728

105

106

110

112

108

104

99

81

116

776

107

108

112

114

110

106

101

83

118

12,5

485

105

105

109

111

107

103

98

90

115

611

108

108

112

114

110

106

101

93

118

618

110

110

114

116

112

108

103

95

120


Акустические характеристики вентиляторов ВЦ 14-46 измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
