Купить клапаны КВУ

Клапаны КВУ и КВУ-Ex

kvu-r kvu-belimo Утепленные воздушные клапаны КВУ (в том числе и взрывозащищенные клапаны КВУ-Ex) применяются в системах кондиционирования и вентиляции низкого давления c разностью полных давлений до 1000 Па (1800 Па для клапанов КВУ-Ex) в качестве вентиляционного оборудования, регулирующего количественный поток воздуха и газовоздушных смесей. Агрессивность рабочих сред по отношению к углеродистым сталям обыкновенного качества не должна превышать агрессивность воздуха при температуре до 80°С. Содержание пыли и других твердых примесей не более 100 мг/м3. Не допускается нахождения в среде липких и волокнистых веществ.
Установка клапанов КВУ в вентиляционных системах осуществляется на притоке наружного воздуха.

Конструкция клапана состоит из прямоугольного корпуса, внутри которого на осях смонтированы поворотные лопатки. Общепромышленные  воздушные клапаны КВУ комплектуются оригинальными приводами "Belimo" (Белимо), произведенными в Швейцарии. Модификации приводов : электромеханические с возвратной пружиной или электромеханические реверсивные без возвратной пружины.
От электропривода, через систему тяг и рычагов, осуществляется синхронное движение лопаток клапана от положения "открыто" до положения "закрыто". Каждая лопатка клапана имеет коробчатое сечение.
Клапаны КВУ оснащены трубчатыми электронагревателями - ТЭНами, которые находятся в стыках поворотных лопаток. Это сделано для разогрева стыков при открывании в случае возможного их смерзания. Электроподогрев включается за 15-20 минут до открытия клапана и выключается пуском вентиляционной системы.

Взрывозащищенные клапаны КВУ имеют повышенную жесткость за счет конструкции алюминиевых лопаток, кинематике и корпуса клапана, при этом допустимый перепад давления на закрытом клапане достигает до 1800 Па. Комплектуются рычагом ручного управления (взрывозащита клапана 2ExeIICT4Gc/ IIGbcIICT4) или взрывозащищенными электроприводами ЭПВ (взрывозащита клапана 2ExdеIICT4Gc / IIGbcIICT4). kvu-ex


Структура, типоразмеры и габариты общепромышленных клапанов КВУ



Габаритный чертеж клапана КВУ

             1 – корпус клапана   2 – лопасть   3 – ТЭН   4 – поворотный механизм
       5 – шина подсоединительная   6 – привод    7 – приводная ось (сечение 12х12)

Размеры в мм

Типоразмер A B A1 B1 A2 B2
500x400 500 400 540 440 585 485
500x600 500 600 540 640 585 685
600x1000 600 1000 640 1040 685 1085
800x600 800 600 840 640 885 685
1000x600 1000 600 1040 640 1085 685
1000x800 1000 800 1040 840 1085 885
1000x1000 1000 1000 1040 1040 1085 1085
1000x1200 1000 1152 1040 1192 1085 1237
1000x1600 1000 1520 1040 1560 1085 1605
1000x1800 1000 1873 1040 1913 1085 1958
1400x600 1400 600 1440 640 1485 685
1400x1200 1400 1152 1440 1192 1485 1237
1400x1600 1400 1520 1440 1560 1485 1605
1400x1800 1400 1873 1440 1913 1485 1958


Технические характеристики клапанов КВУ


Типоразмер Площадь
фронтального
сечения, м2
Электронагреватели
Количество, шт. Мощность, кВт
500x400 0.21 3 0.6
500x600 0.3 4 0.96
600x1000 0.6 6 1.44
800x600 0.48 4 1.28
1000x600 0.6 4 1.6
1000x800 0.8 5 2
1000x1000 1 6 2.4
1000x1200 1.2 7 2.8
1000x1600 1.6 9 3.6
1000x1800 1.8 10 4
1400x600 0.84 4 2.24
1400x1200 1.68 7 3.92
1400x1600 2.24 9 5.04
1400x1800 2.52 10 5.96

Возможно изготовление других типоразмеров клапанов с учетом шага по высоте, а также прочности и мощности применяемых ТЭНов.

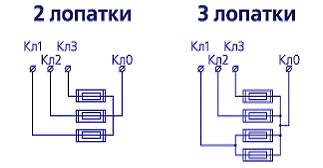

Электрические схемы подключения клапанов КВУ



el-shemy-kvu-2-3-lopatkiel-shemy-kvu-4-lopatki

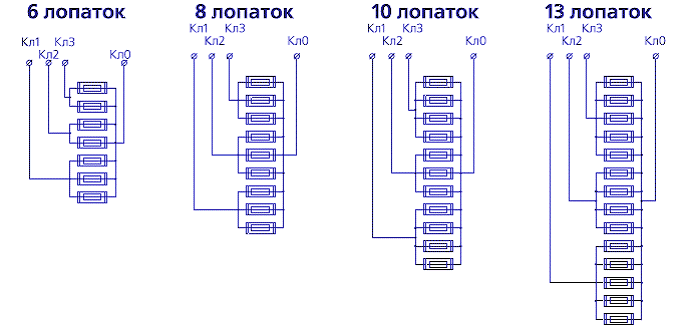

el-shemy-kvu-6-8-10-13-lopatok


Электроприводы Белимо (BELIMO Automation AG, Швейцария)

Тип привода Основные технические данные Тип привода Основные технические данные

Электроприводы для воздушных заслонок без возвратной пружины

Электроприводы для воздушных заслонок с возвратной пружиной
TMC… 2 Нм LF… 4 Нм
TMC230A 220 В; открыто/закрыто; ускоренный режим - 35с LF230 220 В; открыто/закрыто
TMC230A-S 220 В; откр./закр.; встроенный перекл.; ускоренный режим - 3 LF230-S 220 В; открыто/закрыто; встроенный переключатель
TMC24A 24 В; открыто/закрыто; ускоренный режим - 35с LF24 24 В; открыто/закрыто
TMC24A-S 24 В; открыто/закрыто; встр. переключ.; ускоренный режим - 3 LF24-3 24 В; 3-точечное управление
TMC24A-SR 24 В; плавного регулирования 2…10 В; ускоренный режим - 3 LF24-S 24 В; открыто/закрыто; встроенный переключатель
LF24-SR 24 В; плавного регулирования 2…10 В
LF24-SR-S 24 В; плавного регулирования 2…10В; встроенный переключ.
LF24-MFT 24 В; плавного регулирования, MFT-технология
LM… 5 Нм NF… 10 Нм
LM230A 220 В; открыто/закрыто; 3-точечное управление NF230A 220 В; открыто/закрыто
LM230A-S 220 В; открыто/закрыто; встроенный переключатель NF230A-S2 220 В; открыто/закрыто; два встроенных переключателя
LMC230A 220 В; открыто/закрыто; ускоренный режим - 35с NF24A 24 В; открыто/закрыто
LM24A 24 В; открыто/закрыто; 3-точечное управление NF24A-3 24 В; 3-точечное управление
LM24A-S 24 В; открыто/закрыто; встроенный переключатель NF24A-S2 24 В; открыто/закрыто; два встроенных переключателя
LMC24A 24 В; открыто/закрыто; ускоренный режим - 35с NF24A-SR 24 В; плавного регулирования 2…10 В
LM24A-SR 24 В; плавного регулирования 2…10 В NF24A-SR-S2 24 В; плавного регулирования; два встроенных переключателя
LMC24A-SR 24 В; плавного регулирования 2…10 В; ускоренный режим - 3 NF24A-MF 24 В; плавного регулирования, MFT-технология
LM230ASR 220 В; плавного регулирования 2…10 В
LM24A-MF 24 В; плавного регулирования 2…10 В; MFT-технология
NM... 10 Нм SF… 20 Нм
NM230A 220 В; открыто/закрыто; 3-точечное управление SF230A 220 В; открыто/закрыто
NM230A-S 220 В; открыто/закрыто.; встроенный переключатель SF230A-S2 220 В; открыто/закрыто; два встроенных переключателя
NM24A 24 В; открыто/закрыто; 3-точечное управление SF24A 24 В; открыто/закрыто
NM24A-S 24 В; открыто/закрыто; встроенный переключатель SF24A-3 24 В; 3-точечное управление
NM24A-SR 24 В; плавного регулирования 2…10 В SF24A-S2 24 В; открыто/закрыто; два встроенных переключателя
NM230ASR 220 В; плавного регулирования 2…10 В SF24A-SR 24 В; плавного регулирования 2…10 В
NM24A-MF 24 В; плавного регулирования 2…10 В; MFT-технология SF24A-SR-S2 24 В; плавного регулирования; два встроенных переключателя
SF24A-MF 24 В; плавного регулирования, MFT-технология
SM… 20 Нм EF… 30 Нм
SM230A 220 В; открыто/закрыто; 3-точечное управление EF230A 220 В; открыто/закрыто
SM230A-S 220 В; открыто/закрыто; встроенный переключатель EF230A-S2 220 В; открыто/закрыто; два встроенных переключателя
SM24A 24 В; открыто/закрыто; 3-точечное управление EF24A 24 В; открыто/закрыто
SM24A-S 24 В; открыто/закрыто; встроенный переключатель EF24A-S2 24 В; открыто/закрыто; два встроенных переключателя
SM24A-SR 24 В; плавного регулирования 2…10 В EF24A-SR 24 В; плавного регулирования 2…10 В
SM230ASR 220 В; плавного регулирования 2…10 В EF24A-SR-S2 24 В; плавного регулирования; два встроенных переключателя
AM24-SR-S 24 В; плавного регулир.; два встроенных переключателя EF24A-MF 24 В; плавного регулирования, MFT-технология
SM24A-MF 24 В; плавного регулирования 2…10 В; MFT-технология
GM… 40 Нм
GM230A 220 В; открыто/закрыто
GM24A 24 В; открыто/закрыто
GM24A-SR 24 В; плавного регулирования 2…10 В
GM24A-MF 24 В; плавного регулирования 2…10 В; MFT-технология



Принцип работы и подробное описание электромеханических приводов BELIMO с возвратными пружинами и реверсивных без возвратных пружин



Купить клапаны КВУ и КВУ-Ex
